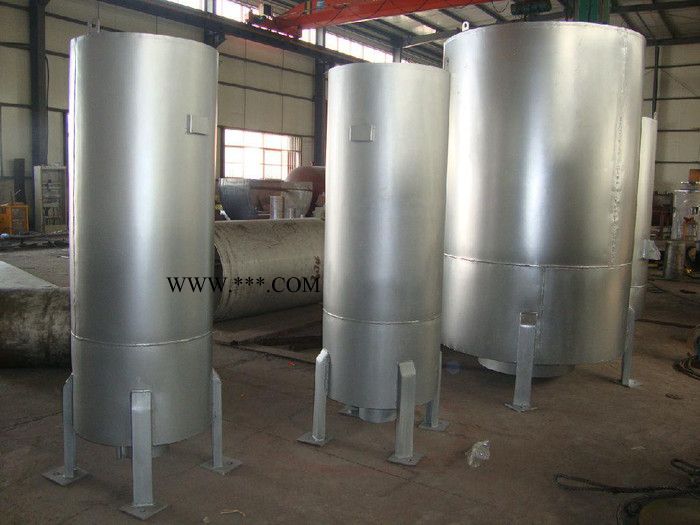

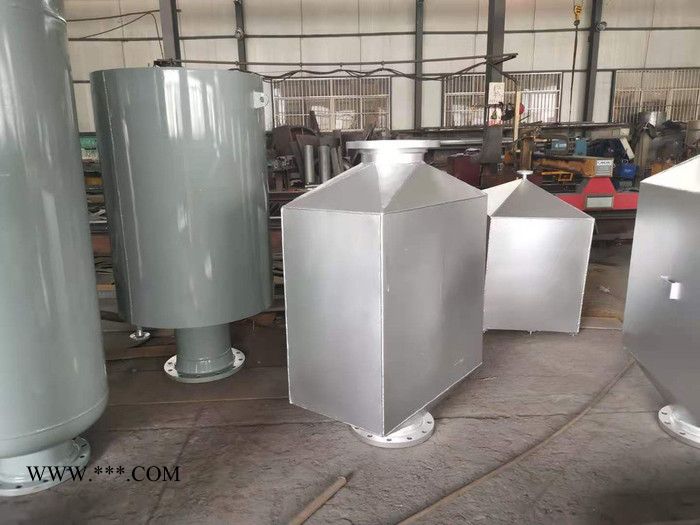

| 中高压风机消声器，风机消声器 中高压风机消声器主要用于降低各种中、高压离心风机的风口、风道和封闭式机房进风口的空气动力性噪声，如循环流化床锅炉鼓风机(或一次风机、二次风机)、引风机、冷渣器流化风机和回流阀风机等。 订购风机消声器一般提供接管尺寸即可(方便可提供风量，风机型号）。 根据风机进出口结构不同，分为圆形结构和矩形结构。 圆形结构规格型号 | 规格型号 | 内径
d(mm) | 外形尺寸（mm） | 有效长度L(mm) | 风 量

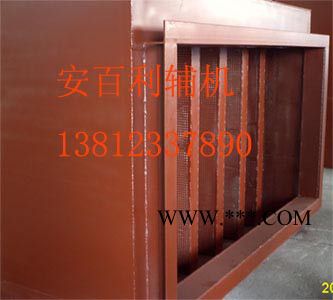

(m/s) | | 外径D | 安装长度L1 | A型 | B型 | | A型 | B型 | | GFY-100 | 108 | 300 | 900 | 1000 | 600 | 650 | 900 | | GFY-150 | 159 | 330 | 1100 | 1100 | 800 | 950 | 1300 | | GFY-200 | 219 | 450 | 1500 | 1500 | 1100 | 1350 | 2000 | | GFY-300 | 325 | 600 | 1600 | 1600 | 1200 | 1450 | 5000 | | GFY-400 | 426 | 730 | 1750 | 1750 | 1300 | 1600 | 8000 | | GFY-500 | 530 | 790 | 1800 | 1800 | 1350 | 1650 | 12000 | | GFY-550 | 580 | 900 | 1900 | 1930 | 1450 | 1780 | 16000 | | GFY-600 | 620 | 950 | 1950 | 2030 | 1500 | 1880 | 20000 | | GFY-700 | 720 | 1000 | 2100 | 2230 | 1650 | 2080 | 25000 | | GFY-750 | 770 | 1100 | 2150 | 2300 | 1680 | 2150 | 30000 | | GFY-800 | 820 | 1180 | 2200 | 2380 | 1720 | 2200 | 35000 | | GFY-900 | 920 | 1330 | 2300 | 2450 | 1750 | 2250 | 40000 | | GFY-1000 | 1020 | 1420 | 2350 | 2550 | 1800 | 2350 | 50000 | ?矩形结构规格型号 | 序号 | 法兰内径
A×B(mm) | 外形尺寸(mm)
Ao×Bo×Lo | 适用风量(m3/h)
v=5m/s~v=10m/s | | GFP-500x200 | 500×200 | 800×400×1300 | 1800 ~ 3600 | | GFP-500x320 | 500×320 | 800×520×1300 | 2880 ~ 5760 | | GFP-630x320 | 630×320 | 1030×520×1450 | 3620 ~ 7240 | | GFP-630x500 | 630×500 | 1030×700×1450 | 5670 ~ 11340 | | GFP800x320 | 800×320 | 1200×520×1450 | 4600 ~ 9200 | | GFP-800x500 | 800×500 | 1200×700×1450 | 7200 ~ 14400 | | GFP-800x630 | 800×630 | 1400×830×1600 | 9070 ~ 18140 | | GFP-1000x320 | 1000×320 | 1400×520×1600 | 5760 ~ 11520 | | GFP-1000x500 | 1000×500 | 1400×700×1600 | 9000 ~ 18000 | | GFP-1000x630 | 1000×630 | 1400×830×1600 | 11340 ~ 22680 | | GFP-1000x800 | 1000×800 | 1650×1000×1600 | 14400 ~ 28800 | | GFP-1250x320 | 1250×320 | 1650×520×1600 | 7200 ~ 14400 | | GFP-1250x500 | 1250×500 | 1650×700×1600 | 11250 ~ 22500 | | GFP-1250x630 | 1250×630 | 1650×830×1600 | 14175 ~ 28350 | | GFP-1250x800 | 1250×800 | 1650×1000×1600 | 18000 ~ 36000 | | GFP-1250x1000 | 1250×1000 | 1650×1200×1600 | 22500 ~ 45000 | | GFP-1600x320 | 1600×320 | 2200×520×1600 | 9216 ~ 18432 | | GFP-1600x500 | 1600×500 | 2200×700×1600 | 14400 ~ 28800 | | GFP-1600x630 | 1600×630 | 2200×830×1600 | 18140 ~ 36280 | | GFP-1600x800 | 1600×800 | 2200×1000×1600 | 23040 ~ 46080 | | GFP-1600x1000 | 1600×1000 | 2200×1200×1600 | 28800 ~ 57600 | | GFP-1600x1250 | 1600×1250 | 2200×1450×1600 | 36000 ~ 72000 | | GFP-2000x500 | 2000×500 | 2440×700×1600 | 18000 ~ 36000 | | GFP-2000x630 | 2000×630 | 2440×830×1600 | 22680 ~ 45360 | | GFP-2000x800 | 2000×800 | 2440×1000×1600 | 28800 ~ 57600 | | GFP-2000x1000 | 2000×1000 | 2440×1200×1600 | 36000 ~ 72000 | | GFP-2000x1250 | 2000×1250 | 2440×1450×1600 | 45000 ~ 90000 | | GFP-2000x1600 | 2000×1600 | 2440×1800×1600 | 57600 ~ 115200 | |
