申克电枢、涡轮增压器和主轴平衡机HM1,HM10系列(图)图1申克电枢、涡轮增压器和主轴平衡机HM1,HM10系列(图)图2

申克电枢、涡轮增压器和主轴平衡机HM1,HM10系列(图)

2021-07-07 22:5914150询价
价格：￥5000000.00/台
品牌：申克schenck
加工定制：是
类型：卧式平衡机
起订：1台
加工定制 是
类型 卧式平衡机
工件质量范围 看具体情况（kg）
工件直径范围 看具体情况（mm）
平衡转速 看具体情况（r/min）
不平衡量减少率 看具体情况（%）
品牌 申克SCHENCK
型号 HM1系列和HM10系列

卧式平衡机

模块化结构快速切换工件极高的平衡精度**操作高度无螺栓安装根据ISO7475和DIN45690条款装配的保护装置C 60 (可选)带有数显的CAB700测量工具 (CAB803,可选,矢量显示）

产品详细介绍

应用范围

卧式通用平衡机HM1和HM10完全适合于小工件，例如电枢、涡轮增压器和主轴。该机器为坐着或者站着工作的操作员而设计，可以用于不同的场所。

更换新的转子类型简便易行,只需要很短的时间即可.该机型有三种不同的驱动方式可供选择：上置式皮带驱动、下置式皮带驱动、切向皮带驱动。可以通过直接在机器之上添加或去除砝码或橡皮泥来校正不平衡。有手工机器组件可供选择。

设计

硬支承卧式平衡机，台式设计**校准的测量工具，数字信号处理带图形化彩色液晶显示屏的CAB700测量工具可选：带Windows操作系统的CAB803，TFT彩色屏幕以及矢量形式的不平衡显示包含下述组件的完整工作空间：工作台，带滚筒或棱柱轴承的机械平衡单元以及皮带传动

特性

该机器可以直接安放在车间的地面上，无需底架或螺栓，可以快速投入使用。硬支承原理可以确保转子快速转换极高的平衡精度**的操作高度自动化的测量循环，可以设置加速、测量和刹车时间可以添加整体质量校正系统

技术参数规格表

转子参数/机器规格

HM1

HM10

机器床身上方**大转子直径

mm

360

360

滚轮支承时**大转子重量(1)

Kg

12

18

万向联轴节驱动机器参数

机器床身长度

mm



万向联轴节法兰到右支承摆架中心线的**大距离(2)

mm



皮带驱动机器参数

机器床身长度

mm

500

500

支承摆架中心线间的**大距离(2)

mm

450

450

皮带驱动直径-下置式皮带驱动

mm

10-150

10-150

皮带驱动直径-上置式皮带驱动

mm

10-150

10-150


图文介绍

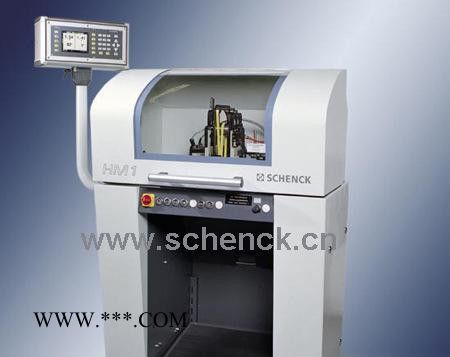

 卧式平衡机HM1 1197430417
