品牌：安德
锤头类型：内置
打锤行程：100mm
供应：100台
发货：3天内
| 锤头类型 | 内置 |
|---|---|
| 打锤行程 | 100mm |
| 空载转速 | 3000b.p.m |
| 耗气量 | 580m3/min |
| 重量 | 35kg |
| 外壳颜色 | 蓝色 |
| 材质 | 碳钢 |
| 包装 | 简包装 |
| 产地 | 河南 |
| 功率 | 500W |
| 功能 | 整形 |
| 规格 | QZD-140 |
| 类型 | 混凝土振动器 |
| 认证 | CCC |
| 适用范围 | 粉料疏通 混泥土夯实 |
| 外形尺寸 | 220 |
| 执行质量标准 | 企业标准 |
| 经营模式 | 自产自销 |
| 品牌 | 安德 |
| 型号 | QZD-140 |
| 加工定制 | 是 |

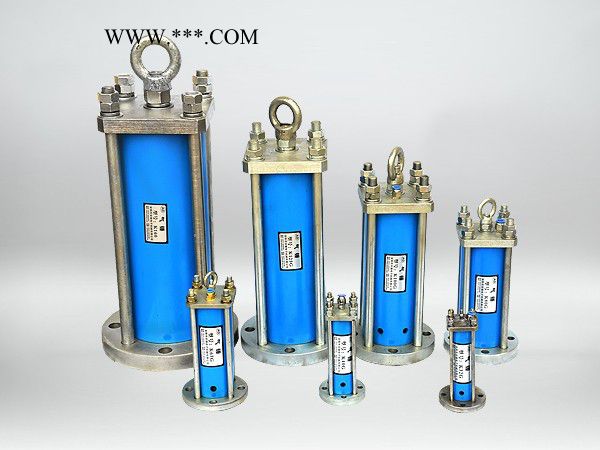

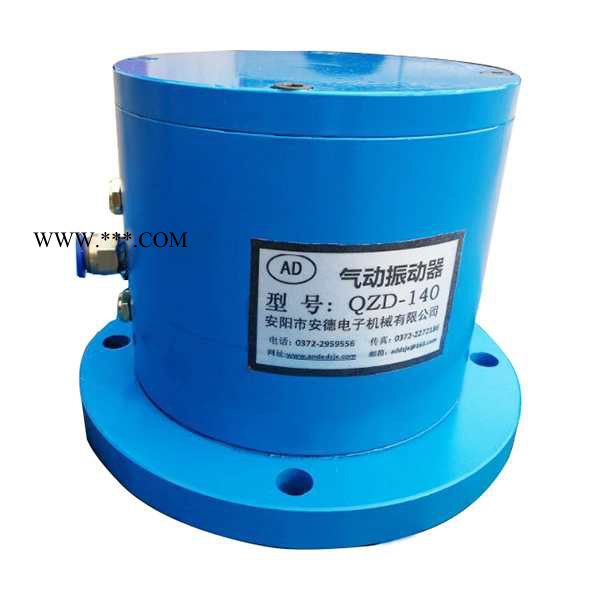

QZD系列气动振动器
一、产品特点
1、在空间任意方向安装使用。
2、在管路上加节流阀可调频。
3、使用方便，只需用一根通气管即可。
4、振动力大。
5、寿命长。
6、材质为碳钢和不锈钢两种。
二、产品结构和工作原理
打开二位二通电磁阀，高压气体通过通道5进入活塞下腔如图一。推动活塞上行，活塞上腔气体被挤压通过排气孔排出。当活塞上行到终点时，气体通过槽和气道自动换向使气体进入活塞上腔。如图二。高压气体压活塞下行至终端一循环结束，二循环开始，依次不断的往复循环使激振器产生平动和晃动，从而产生振动力。活塞两端是低压区产生背压，故而不撞击。
三、尺寸和技术参数
| 型 号 | L | Φ1 | Φ2 | Φ3 | 进气口M: |
| QZD-32 | 108 | 84 | 64 | 10 | G1/8" |
| QZD-40 | 118 | 180 | 68 | 10 | G1/8" |
| QZD-50 | 123 | 190 | 88 | 10 | G1/8" |
| QZD-63 | 127 | 200 | 100 | 10 | G1/8" |
| QZD-80 | 145 | 220 | 122 | 12 | G1/4" |
| QZD-100 | 157 | 240 | 149 | 14 | G1/4" |
| QZD-125 | 174 | 260 | 166 | 14 | G1/4" |
| QZD-140 | 175 | 280 | 217 | 20 | G1/4" |
| QZD-160 | 185 | 300 | 240 | 20 | G1/4" |
| QZD-180 | 200 | 320 | 280 | 22 | G1/4" |
| QZD-200 | 215 | 340 | 278 | 22 | G1/4" |
| 型 号 | 振动力（N） | 频率 (Hz) | 耗气量 (L/min) | 噪音 (dB) | 使用温度 (℃) | 重 量 （KG） | |||
| 0.3Mpa | 0.4 Mpa | 0.6 Mpa |
| ||||||
| QZD-32 | 484 | 720 | 900 | 10-60 | 210 | 65 | -8～70 | 2 | |
| QZD-40 | 632 | 980 | 1150 | 10-50 | 250 | 65 | -8～70 | 3 | |
| QZD-50 | 712 | 1050 | 1300 | 10-40 | 270 | 65 | -8～70 | 4 | |
| QZD-63 | 923 | 1230 | 1900 | 10-30 | 310 | 75 | -8～70 | 6 | |
| QZD-80 | 1100 | 1923 | 2400 | 10-25 | 330 | 75 | -8～70 | 8 | |
| QZD-100 | 1382 | 2987 | 3880 | 10-22 | 350 | 75 | -8～70 | 13 | |
| QZD-125 | 2321 | 3400 | 4500 | 10-20 | 380 | 75 | -8～70 | 22 | |
| QZD-140 | 2578 | 3700 | 5000 | 10-18 | 420 | 75 | -8～70 | 33 | |
| QZD-160 | 3000 | 4000 | 4500 | 12-16 | 460 | 75 | -8～70 | 42 | |
| QZD-180 | 3500 | 4500 | 5800 | 12-16 | 590 | 75 | -8～70 | 48 | |
| QZD-200 | 4000 | 4800 | 6200 | 12-15 | 780 | 75 | -8～70 | 55 | |
四、气路配置图
五、振动器安装图
六、主要用途
该产品振动力大，但噪音不超过80dB，解决物料严重粘壁，堵塞，混凝土灌浆模板振动，不锈钢的用在食品和制药行业。
六、售后服务
安装及使用过程中如有问题，请致电安阳安德电子机械有限公司
电话：0372-2959556 传真：0372-2272186 手机：13503975383
QQ：519817447 QQ：867339139
网址：www.andedzjx.com
www.ayaddz.com
www.addzjx.com
邮箱：dequanj@163.com
注意事项：
1）使用开始1－2日内再拧紧主体与基座的联结螺栓，以后每周要再一次拧紧。
2）气动振动器用的压缩空气必须是含油空气，不得缺油或供油不足。
