品牌：安徽富日阀门
主要用途：适用于工矿、企业、高层建筑、电站等各类给排水系统中
公称直径：DN50
起订：1台
供应：1000台
| 主要用途 | 适用于工矿、企业、高层建筑、电站等各类给排水系统中 |
|---|---|
| 公称直径 | DN50 |
| 加工定制 | 是 |
| 名称 | 水锤吸纳器 |
| 驱动方式 | 手动 |
| 产品名称 | 富日阀门 |
| 类型(通道位置) | 直通式 |
| 调整范围 | 无 |
| 连接方式 | 法兰 |
| 高度 | 590-918 |
| 功率 | 0 |
| 流体温度 | 0-80℃ |
| 球座内径 | 50-300mm |
| 通径 | 50-300mm |
| 温控范围 | 0-80℃ |
| 压力 | PN1.6～2.5MPamPa |
| 材质 | 不锈钢 |
| 工作温度 | 0～80℃ |
| 公称通径 | 15～300mm |
| 连接形式 | 内螺纹 |
| 形态 | 球式 |
| 压力环境 | 常压 |
| 品牌 | 富日阀门 |
| 型号 | YQ9000 |
一、特点及用途

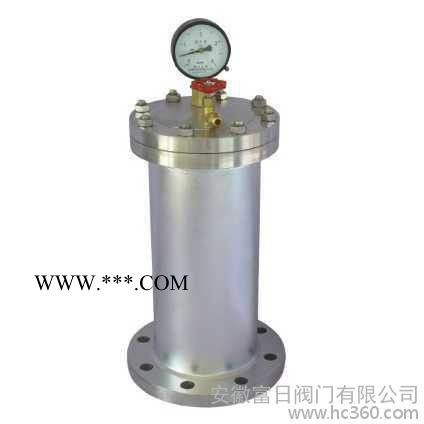

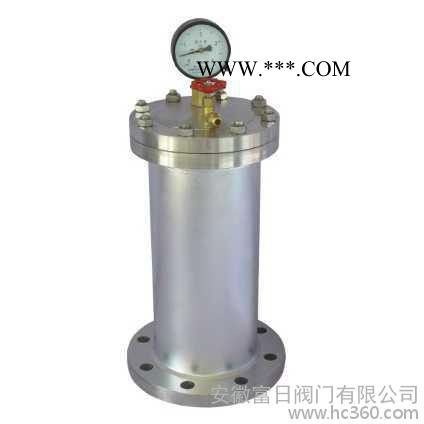

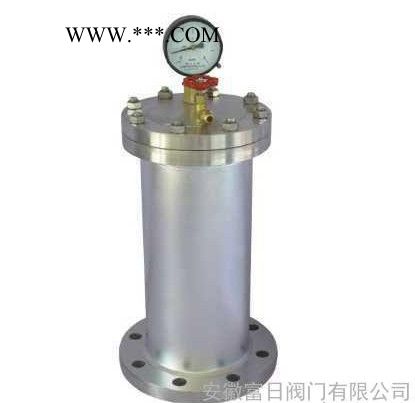

YQ9000型活塞气囊式水锤吸纳器的内部有一密闭
的容气腔，下端为一活塞。当冲击波传入水锤吸纳器时，水击波作用于活塞上，活塞将往容气腔方向运动，活塞在一定压力的气体和不规则水击波双重作用下做上下运动，形成一个动态的平衡，这样就地消除了不规则的水击波震荡。
二、主要材料
| 公称压力PN(MPa) | 1.6 | 2.5 | |
| 试验压力MPa | 壳体强度 | 2.4 | 3.75 |
| 密封试压 | 1.76 | 2.75 | |
| 容器腔压力 | 50%-70% | ||
| 连接形式 | 法兰连接 | ||
| 适用介质 | 无杂物的清水、污水 | ||
| 使用介质温度 | 0-80℃ | ||
三、技术参数
| SZ9000型 | SZ9000型 | ||||||
| 公称通径DN | L | 公称通径DN | L | ||||
| 管径 | mm | 1.6MPa | 2.5MPa | 管径 | mm | 1.6MPa | 2.5MPa |
| 1/2 | 15 | 200 | 220 | 3 | 80 | 510 | 520 |
| 3/4 | 20 | 300 | 320 | 4 | 100 | 575 | 585 |
| 1 | 25 | 320 | 340 | 5 | 125 | 600 | 600 |
| 1 1/4 | 40 | 350 | 380 | 6 | 150 | 645 | 645 |
| 1 1/2 | 40 | 350 | 380 | 8 | 200 | 730 | 755 |
| 2 | 50 | 365 | 385 | 10 | 250 | 820 | 855 |
| 2 1/2 | 65 | 465 | 485 | 12 | 300 | 920 | 955 |
活塞式水锤消除器外形尺寸：
| DN | 50 | 80 | 100 | 150 | 200 |
| H | 590 | 680 | 760 | 900 | 918 |
