品牌：纽卓科技
标准：国标
材质：碳钢，不锈钢
起订：1个
供应：100000个
发货：10天内
| 标准 | 国标 |
|---|---|
| 材质 | 碳钢，不锈钢 |
| 工作温度 | 常温 |
| 连接形式 | 螺纹式，法兰式 |
| 流动方向 | 双向 |
| 形态 | 自力式 |
| 品牌 | 纽卓 |
| 型号 | ZSQP |
| 加工定制 | 是 |
■气缸式切断阀产品概述

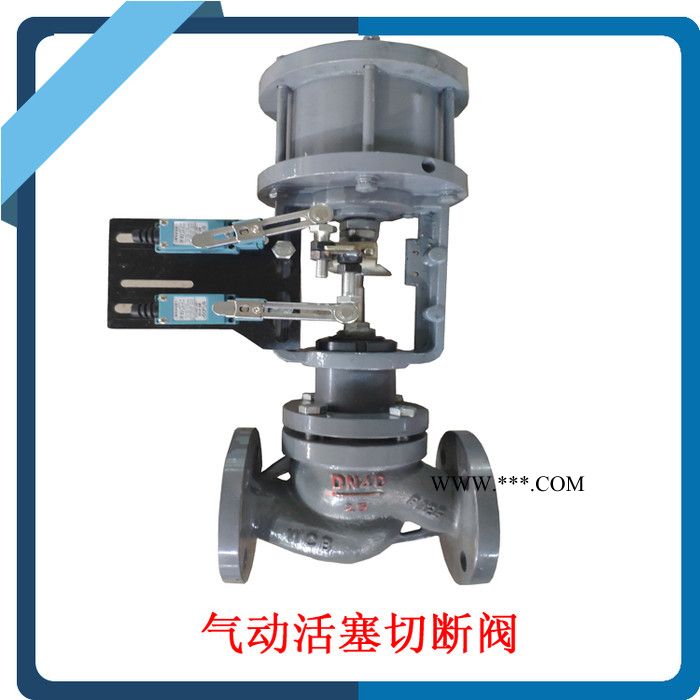

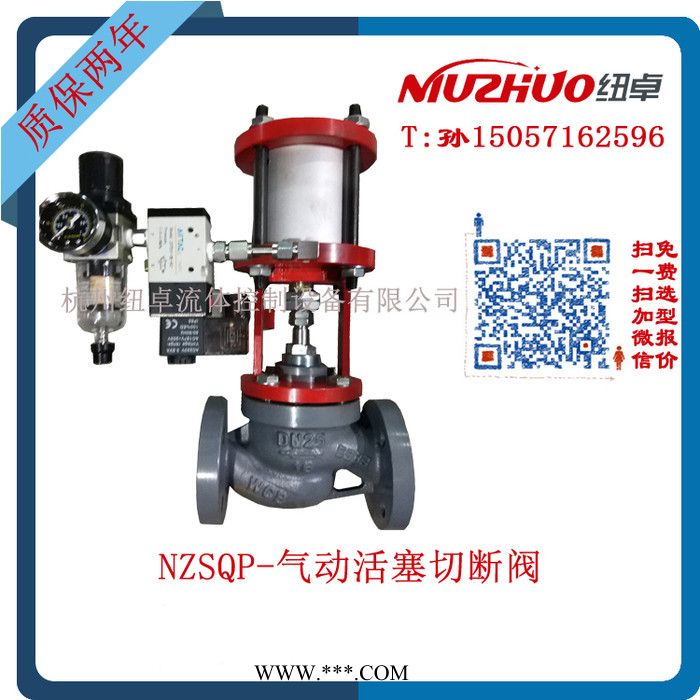

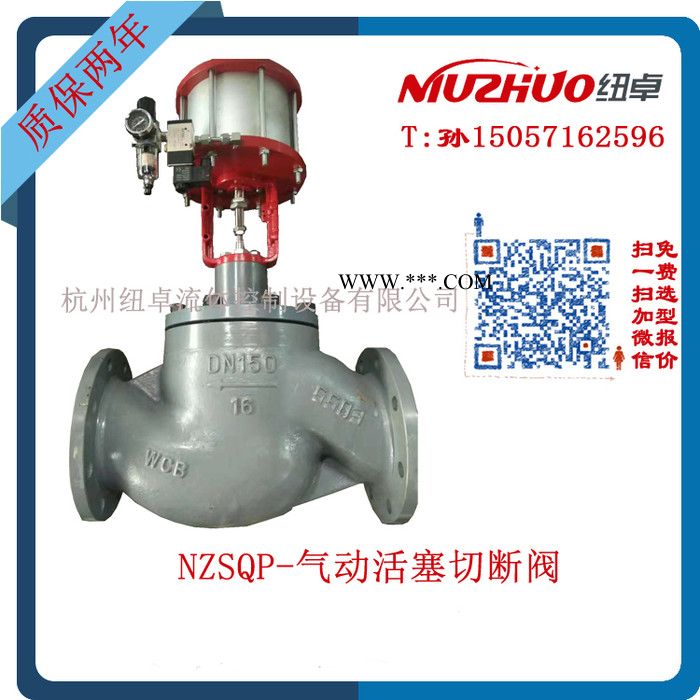

气动活塞式切断阀(简称活塞式切断阀)，是气动单元组合仪表中的执行单元。它接收来自调
节仪表的信号，控制工艺管道内流体的切断与接通或切换流道。该产品具有操作力大，阀体
设计新颖，流阻小、额定流量系数大、许用压差大、密封性能优良等优点。因而广泛应用于
石油、化工、冶金、电力、轻纺等工业部门的生产过程自动控制与远程控制系统中。
气动活塞式切断阀由气动活塞式执行机构与直行程调节机构二部分组成，中间由支架连接而

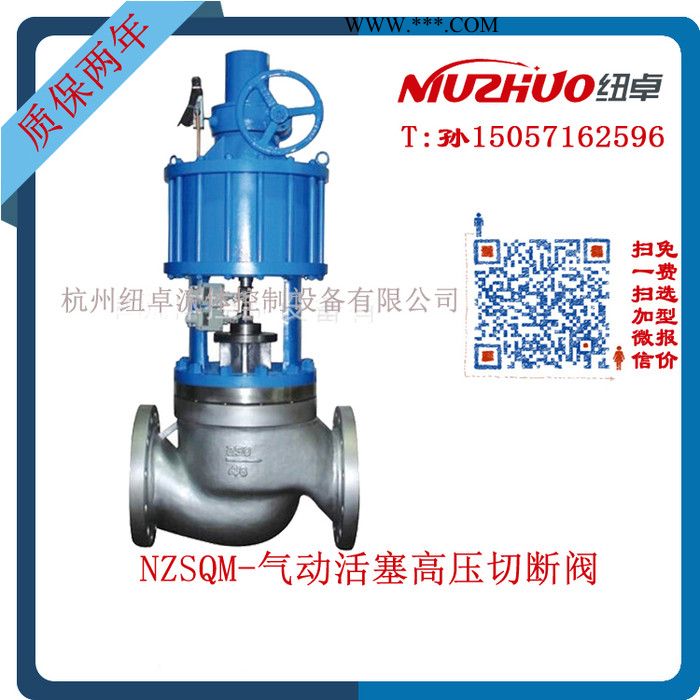

成。根据调节机构的型式，气动活塞式切断阀可分为直通单座切断阀(ZSQP型)、直通套筒切
断阀(ZSQM型)、二位三通切断阀(ZSQN型)三种型式。气动活塞式执行机构有单作用(弹簧复
位)和双作用(双进气)二种。采用单作用执行机构，整机作用方式可分为气关式(水平管路接
通)和气开式(水平管路断开)。气动活塞式切断阀有硬密封和软密封两种密封形式，分别适用
于不同的温度及压力。
当信号压力为零，由于弹簧(单作用仅有)的预紧力，使阀芯处于初始状态(常开或常闭)。当
执行机构接到信号压力(0.4～0.6MPa)时，活塞上产生推力，压缩弹簧，带动推杆、阀体、
阀芯移动到极限位置，使阀门全开或全关。达到对管道内介质接通、切断或管路间切换控制
。配用二位三通电磁阀，使活塞式切断阀控制更加方便、简捷。公称通径 DN(mm)2025324
0506580100额定流量系数 Kv71120304875120190额定行程 (mm)8122025气缸直径 (mm)7
5100150允许泄漏量硬密封 (1/h)单座、三通： 1.2X10 -7 X 阀额定容量套筒： 5X10 -6 X 阀
额定容量软密封VI 级工作温度 ( ℃ )-20 ～ 200 -40 ～ 450公称压力 PN (MPa)1.6 4.0 6.4允
许压差(MPa)ZSQP单作用1.160.660.380.60.390.470.310.20双作用6.45.02.83.32.132.711.7
51.11ZSQM单作用公称压力双作用ZSQN单作用0.890.570.350.560.360.450.300.20双作用5.
23.222.032.271.462.001.320.85信号压力 (kPa)0 或 400 ～ 600无无 公称通径 DNLAHL 1H
1A 1重量 (Kg)信号接头内螺纹201501302208011510010M10X12516013022080120100123
2180150235801301001540200150235951381201850230150240951551202565290280250
10517816030803102802601052071604010035028026510522216060·法兰标准：铸铁法兰
GB4216-84 铸钢法兰 GB9113-88、JB/T79—94·法兰密封面型式：PN16为凸面 PN40、64为
凹凸面，阀体为凹面·结构长度：GB12221-89·执行机构信号接口：M10X1*阀体法兰及法兰
端面距可按用户指定的标准制造。如：ANSI、JIS、DIN等标准
