是否有现货: | 是 | 认证: | 浙江瑞通阀门 |
零部件及配件: | 手柄、密封PTFE | 驱动方式: | 手动 |
流动方向: | 双向 | 适用介质: | 水 |
材质: | 304 | 连接方式: | 法兰连接 |
通道: | 直通式 | 结构形式: | 浮动球阀 |
类别: | 直通式 | 品牌: | Apirt瑞通阀门 |
公称通径: | Dn15-dn300(mm) | 用途: | 启闭 |
型号: | Q41f-16p | 规格: | Dn15-dn300 |
商标: | 瑞通阀门 | 包装: | 木箱 |
产量: | 80000 |

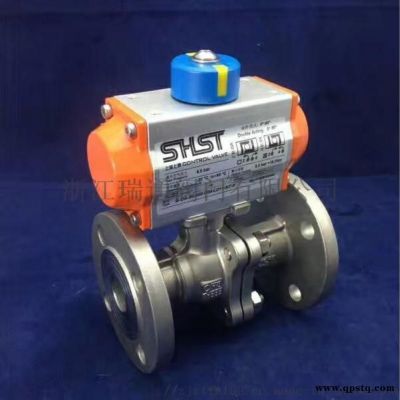

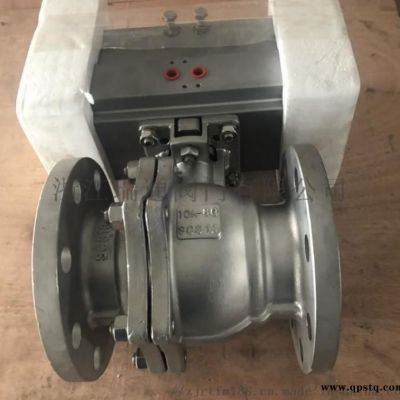

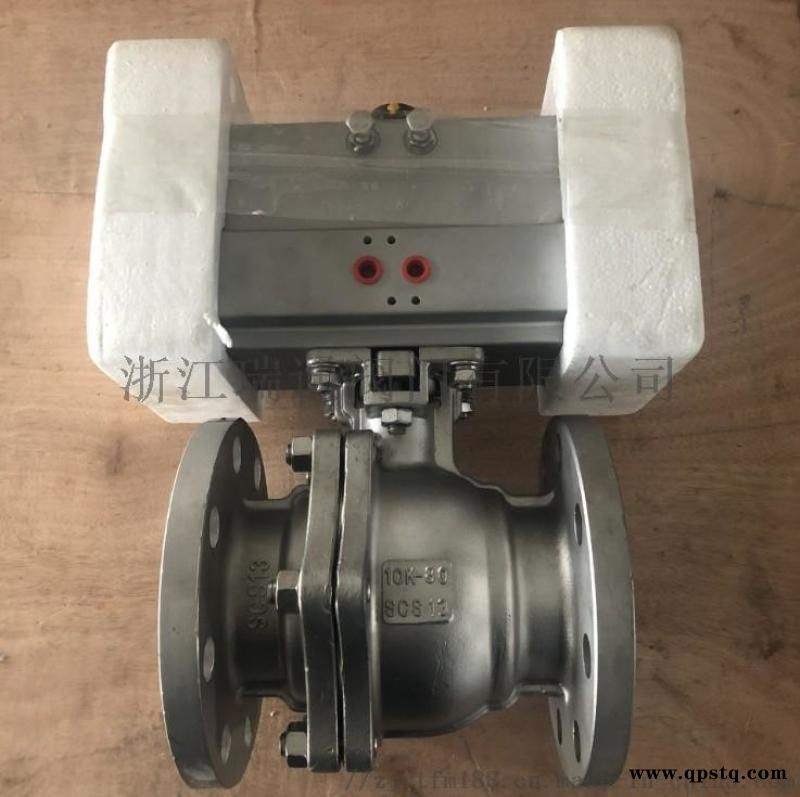

气动球阀 防爆气动球阀 气动控制球阀基本介绍
气动球阀适用于PN1.0MPa~PN10.0MPa的各种管路上,用于截断或接通管路中的介质,选用不同的材质,气动球阀可分别适用于水、蒸汽、油品、 、醋酸、氧化性介质、尿素等多种介质。可广泛应用于造纸、石化、化工、冶金、电力、环保、石油、轻工等工业部门的自动化控制系统中。
气动球阀 防爆气动球阀 气动控制球阀性能特点●气动球阀执行器采用铝合金压铸工艺制作,表面采用硬化处理,外观美观,有利于安装,运输。
●气动球阀采用精密压铸工艺制作的铝合金活塞,保证了双活塞 的对称,并配合高质量的O型环和导向阀,可的供很高的扭矩输入与气压比,双导轨和活塞设计保证了输出扭矩的恒定。
●活塞导向带采用大接触面积,自润滑设计高强度材料保证了低摩擦,正常使用寿命可达100万次.
●阀体设计,铸造均采用精铸工艺,具有结构合理。能达到气泡级密封,启闭力矩小,使用寿命长。
●阀体与阀杆之间带防静电装置,阀杆防爆出装置设计,可适用多种恶劣场合选型。造型美观,质量可靠等优点。
●气动球阀可选配限位开关,空气过滤减压阀、手轮机构,电磁阀。
气动不锈钢球阀产品规范 Product Specification
产品规范 Product Specification | 设计规范 Design Spec | 结构长度 Face to Face | 连接法兰 Flange End | 试验与检验 Test & Check | 产品标识 Marking | 供货规范 Supply |
GB/T 12237 JB/T 7745 | GB/T 12221 JB/T7745 | JB/T 79 | JB/T 9092 | GB/T 12220 | JB/T 7928 | |
API608 API6D | ANSIB16.10 API6D | ANSIB16.5 | API598 API6D | MSS SP-25 API6D | API608 API6D |
法兰式不锈钢气动球阀尺寸规格标准:
公称通径DN(mm) | 尺寸(mm) | 执行器型号 | ||||||
L | D | D1 | D2 | b | f | Z-Φd | ||
15 | 108 | 95 | 65 | 45 | 14 | 2 | 4-14 | GT52/GT63K |
20 | 117 | 105 | 75 | 55 | 14 | 4-14 | GT63/GT63K | |
25 | 127 | 115 | 85 | 65 | 14 | 4-14 | GT63/GT83K | |
32 | 140 | 135 | 100 | 78 | 16 | 4-18 | GT83/GT83K | |
40 | 165 | 145 | 110 | 85 | 16 | 3 | 4-18 | GT83/GT110K |
50 | 178 | 160 | 125 | 100 | 16 | 4-18 | GT83/GT110K | |
65 | 190 | 180 | 145 | 120 | 18 | 4-18 | GT110/GT127K | |
80 | 203 | 195 | 160 | 135 | 20 | 8-18 | GT127/GT127K | |
100 | 305 | 215 | 180 | 155 | 20 | 8-18 | GT127/GT160K | |
125 | 256 | 245 | 210 | 185 | 22 | 8-18 | GT160/GT190K | |
150 | 394 | 280 | 240 | 210 | 24 | 8-23 | GT190/GT210K | |
200 | 457 | 335 | 295 | 265 | 26 | 12-23 | GT254/BAW20S | |
250 | 533 | 405 | 335 | 320 | 30 | 12-25 | BAW17/BAW20S |
1,手动浮动球阀的开关指示
球体、阀杆、手柄是阀门的运动部件,是一个装配单元,阀杆头部采用扁方结构。能从手柄所处位置很容易辨出阀门是处于开或关的位置。当手柄或阀杆扁方与管道轴线平行时,阀门处于开启位置;当手柄或阀杆扁方与管道轴线垂直时,阀门处于关闭位置。
2,法兰球阀为防止误操作阀门,本公司球阀在设计时加装带锁孔定位片可满足用户的工艺要求,在阀门全开或全关位置可以锁定阀门。
3,法兰球阀阀杆防飞出结构
当介质通过阀门,阀体中腔的压力可能将阀杆推出。为防止这种情况发生,在阀杆下部设置一凸台结构。这样即使火灾时,填料,止推轴承被烧损或其他原因引起填料等损坏,阀体内的介质压力将使阀杆凸台与阀体上密封紧密接触,防止介质大量从损坏的填料部位处泄露。
4,法兰球阀防静电装置
当操作阀门时,由于球体和聚四氟乙烯等非金属材料阀座之间摩擦,会产生静电电荷并聚积在球体行。为防止产生静电火花,特在阀门上设置防静电装置,把产生的静电导出(详细说明请联系本公司业务员)。
5,法兰球阀防火结构
瑞通阀门有限公司生产的国标法兰球阀阀座采用 结构,当发生火灾时,非金属密封面材料烧毁时,金属环利用弹簧的弹力推动阀座与球体吻合密封,从而阻止火势蔓延和介质外流。(防火结构设计符合API607,JB/T6899和BS755)
6,法兰球阀中部法兰无外漏结构
阀体与左体的连接部位是靠垫片密封,为防止由于火灾、高温或震动等因素引起的该处密封泄露,特设计为阀体与左体金属金属接触,形成止口法兰,保证无外漏。
7,法兰球阀自动泄压结构
当滞留在阀门中腔的介质由于管道系统压力或介质温度等因素引起的变化,从而出现中腔压力异常升高时,中腔介质能依靠本身的推力推动阀座而自动泄压,从而确保阀门的安全。
