| 是否有现货： | 是 | 零部件及配件： | 配件 |
| 驱动方式： | 气动 | 流动方向： | 单向 |
| 适用介质： | 蒸汽 | 材质： | 不锈钢 |
| 连接方式： | 法兰连接 | 通道： | 直通式 |
| 结构形式： | 固定球阀 | 类别： | V型球阀 |
| 品牌： | 上海卓特 | 公称通径： | 25-300 |
| 用途： | 调节 | 型号： | Vq647h |
| 规格： | 25-300 | 商标： | 上海卓特 |
| 包装： | 木箱 | 产量： | 1000 |

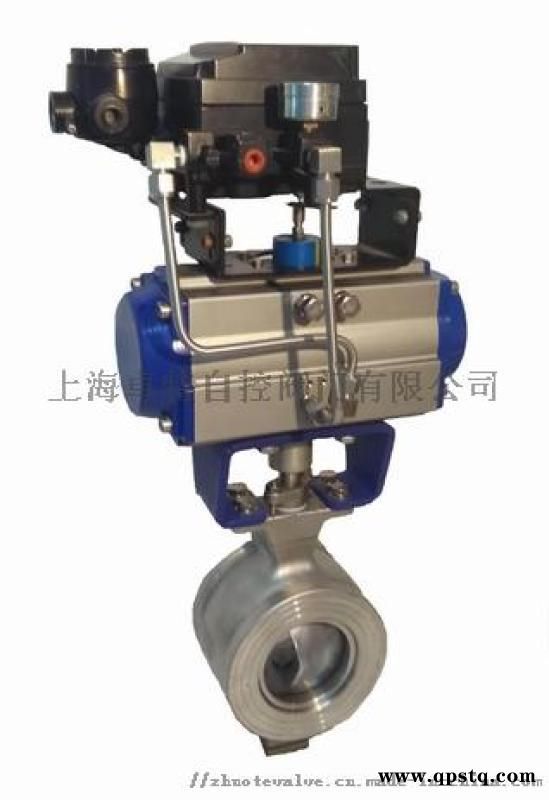

■ 气动V型调节球阀 产品特点
1、我公司引进欧洲技术开发生产的V型调节球阀，阀芯上开有V型切口，与硬密封阀座相对转动产生剪切力，可将纤维切断，防止卡死。与普通的O型球阀一样密封性能好，同时具备调节和开关两种功能。具有流通能力，调节精度高，可调比大，密封性好，重量轻等特点。适用于除小口径，角型、三通连接外的大部分场合，是替代进口产品的 产品，特别适用于泥浆和含有纤维性介质，以及含有微小固体悬浮物介质的调节。广泛应用于造纸业、制糖、石油、化工、冶金等工业自动控制系统中。
2、阀体整体式结构：对夹式和法兰式V型球阀阀体都是整体侧装式结构，结构刚性强，不容易一起变形和外泄。
3、上下自润滑轴承：阀体内装有自润滑轴承，与阀杆接触面积大，承载能力高，摩擦系数小，阀门扭矩小。
4、阀座可选择：金属硬密封阀座表面堆焊硬质合金，球表面镀硬铬或喷焊、离子氮化等硬化处理，使密封面使用寿命增强，耐温提高；软密封PTFE阀座密封性好，耐腐蚀，适应范围广。
5、经济实用性：阀体重量轻，扭矩小，配用气动或电动执行器相应规格小，与其它类型的调节阀相比，性价比高。
6、介质适用范围广：由于V型开口与阀座之间的剪切作用力，及阀内腔流道光滑平整，介质不易积存与阀腔内部，所以她除了适合液体介质外， 适合带纤维及固体颗粒介质的系统控制。
7、配用ZTA系列气动执行机构和电气定位器，输入4-20mADC信号及5bar气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。安装单作用气动执行器和电气定位器，不但可以控制阀门的开启角度，而且能在气源或模拟信号发生故障时，阀门会自动停在预设的开或关的安全位置。
■气动V型调节球阀 技术参数
| 公称通径 | DN(mm) | 25～400 | ||
| 公称压力 | PN(MPa) | 1.6 | 2.5 | |
| 试验压力(Mpa) | 强度试验 | 2.4 | 3.75 | |
| 密封试验（水） | 1.76 | 2.75 | ||
| 密封试验（气） | 0.6 | |||
| 连接方式 | 对夹、法兰 | |||
| 设计标准 | GB／T12237-1989 | |||
| 法兰连接尺寸 | GB／T9113.1-2000、JB/T79-94、HG20592-1997 | |||
| 结构长度 | GB／T12221-2005，ISO 5752/EN558-1 | |||
| 压力温度额定值 | GB/T12224-2007、ASME B16.34-2003、ISO 7005-1 | |||
| 压力试验 | GB／T 13927、JB/T9092-1999 | |||
| 适用介质 | 水、蒸汽、空气、泥浆、含有纤维性介质等。 | |||
| 适用温度 | 聚四氟乙烯≤150℃，合金硬密封≤300℃ | |||
| 驱动方式 | 气 动 | |||
| 气动执行器 | ZTA双作用、ZTA单作用（弹簧复位）、AW型 | |||
| 控制形式 | 开关型、模拟量调节型 | |||
| 可选控制附件 | 电磁换向阀 | AC220V/DC24V | ||
| 单作用 | 二位三通 | |||
| 双作用 | 二位五通 | 单电控 | ||
| 双电控 | ||||
| 限位开关 | 机械式 | |||
| 感应式 | ||||
| 电气定位器 | 输入：4-20mA | |||
| 输入/输出：4-20mA | ||||
| 机构 | ||||
| 气源处理三联件 | ||||
■ 气动V型调节球阀球阀 附件选型
| 附件名称 | 功 能 说 明 |
| 电磁换向阀 | 电磁换向阀是气动球阀的必配附件，让气动球阀产生打开和关闭的动作。双作用气动球阀应该选用二位五通电磁换向阀，单电控（单线圈，得电或失电）或双电控（双线圈，分别得电，具有记忆功能）；单作用气动球阀，气源故障时，气缸内部弹簧可以让阀门归位，应该选用二位三通电磁阀。 |
| 电气定位器 | 电气定位器的作用是接收PLC的4～20mA或0-10V模拟信号，控制阀门的百分比开度大小。 |
| 限位开关 | 限位开关功能是向远程反馈无源或有源触点信号，用来验证阀门是否处于开和关的位置。 |
| 机构 | 机构的作用是当气源故障时，可以手动来操作阀门，带有自动/手动切换装置。 |
| 气源处理三联件 | 气源处理三联件的作用是对气源进行减压稳压和过滤杂质，以及供油润滑电磁换向阀。 |
| 选型说明 | 以上附件为可选择配件，可根据需求来选择。公司气动球阀报价默认为不选择以上控制附件。电磁换向阀有AC220V或DC24V可选，以及防爆或非防爆。限位开关有机械式和感应式，也有防爆或非防爆可选。 |
| 公称通径DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| 流量系数KV | 25 | 40 | 63 | 100 | 160 | 250 | 350 | 680 | 990 | 1600 | 2500 | 4100 | 5800 | 7600 |
| 允许压差△P | 小于公称压力（1.6MPa） | |||||||||||||
| 流量特性 | 等百分比 | |||||||||||||
| 泄 漏 量 | A级（软密封）、V级（硬密封） | |||||||||||||
| 基本误差 | ±1% | |||||||||||||
| 回 差 | ±1% | |||||||||||||
| 死 区 | 0.5% | |||||||||||||
| 可调范围 | 300：1 | |||||||||||||
■气动V型调节球阀 主要零件材质
| 零件名称 | 材 料 |
| 气动执行器 | ZTA型：铝合金 / AW型：铸铁 |
| 阀体、密封座盖 | WCB、CF8、CF8M |
| 球 体 | 2Cr13、CF8、CF8M |
| 密 封 圈 | PTFE、2C13+渗氮、304/316+STL合金 |
| 阀 杆 | 17-4PH |
| 弹 簧 | 17-7PH |
| 填 料 | PTFE、石墨 |
