标准	国标
材质	不锈钢
产地	广东
工作温度	常温
公称通径	DN15～DN500
结构形式	活塞式
类型	减压阀
连接形式	法兰
流动方向	单向
驱动方式	自动
适用范围	气体
适用介质	气体
形态	活塞式
用途	调压
零部件及配件	执行器
压力环境	常压
品牌	金口
型号	YK43X
加工定制	是
通道位置	直通式

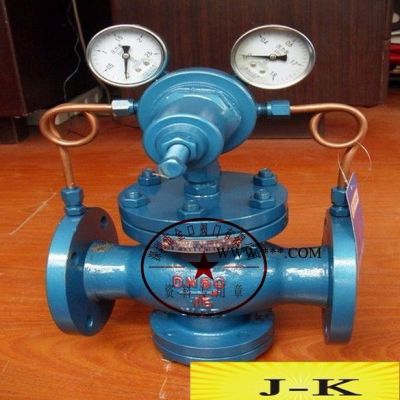

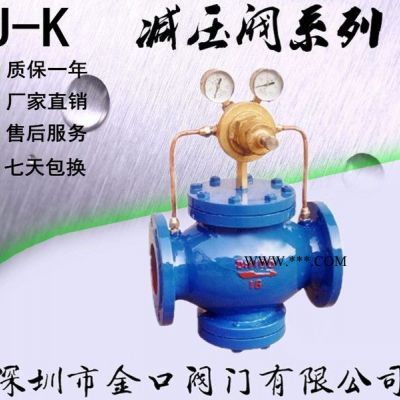

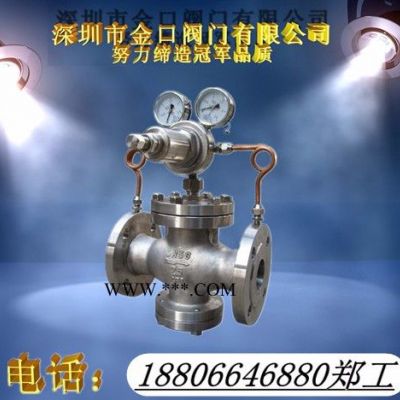

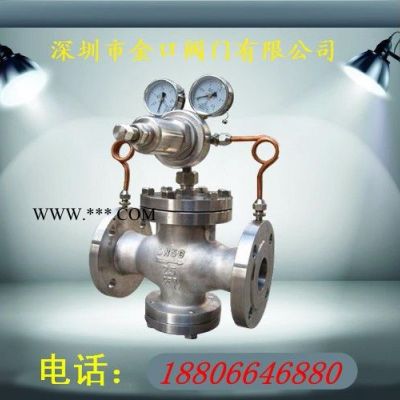

产品名称：活塞式气体减压阀
产品型号：YK43X
产品口径：DN15～DN500
产品压力：1.0-6.4Mpa
产品材质：铸钢、不锈钢、合金钢等
活塞式气体减压阀是采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，并在阀体内或阀后喷入冷却水，将介质的温度降低，这种阀门称为减压减温阀。先导活塞式气体减压阀由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。活塞式气体减压阀产品主要用于气体管路，如空气、氮气、氧气、氢气、液化气、天然气等气体。
设计制造标准：GB12246
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
阀体 阀盖 底盖：WCB/FCB
阀座 阀盘：2Cr13/304
缸套：2Cr13/25(镀硬铬)/304
活塞：2Cr13/铜合金/铜合金
活塞环：合金铸铁/对位聚苯
导阀座 导阀杆：2Cr13/304
膜         片：1Cr18Ni9Ti
主阀 导阀弹簧：50CrVA
调 节  弹  簧：60Si2Mn
密封垫(X/F型号)：橡胶/聚四氟乙稀
导阀体 导阀盖：25/304
客户须知事项
减压阀出厂时，调节弹簧处于未压缩状态，此时主阀瓣和付阀瓣处于关闭状态，使用时按顺时针方向转动调节螺钉，压缩调节弹簧，使膜片下移顶开付阀瓣，介质由a孔进入活塞上方，活塞在介质压力的作用下，向下移动推动主阀瓣离开主阀座，使介质流向阀后，同时由c孔进入膜片下方，当阀后压力超过调定压力时，推动膜片上移压缩调节弹簧。付阀瓣随之向关闭方向移动，使流入活塞上方的介质减小，压力也随之下降，此时主阀瓣在主阀瓣弹簧力的推动下上移，使主阀瓣与主阀座的间隙减小，介质流量随之减少，使阀后压力随之下降到新的平衡，反之当阀后压力低于调定压力时，主阀瓣和主阀座间隙增大，介质流量随之增加，使阀后压力随之增高达到新的平衡。

定值器是一
种高精度的减压阀，主要用于压力定值。目前有两种压力规格的定值器：其气源压力分别为0．14MPa和0．35MPa，输出压力范围分别为0—0．1MPa和0一0．25MPa。其输出压力波动不大于**大输出压力的1%，常用于需要供给**气源压力和信号压力的场合，如气动实验设备、气动自动装置等。
定值器的工作原理图。它由三部分组成：1是直动式减压阀的主闭部分；2是恒压降装置，相当于一定差减压阀。主要作用是使喷嘴得到稳定气源流量；3是喷嘴挡板装置和调压部分，起调压和压力放大作用，利用被它放大了的气压去控制主阀部分。
由于定值器具有调定、比较和放大的功能，因而稳压精度高。

定值器处于非工作状态时，由气源输入的压缩空气经过滤器1过滤后进入A室和正室。主阀芯19在弹簧20和气源压力作用下压在阀座上，使A室与B室断开。进入A室的气流经由阀口(又称为活门)12至F室，再通过恒节流孔13降压后，分别进入G室和D室。由于这时尚未对膜片8加力，挡板5与喷嘴4之间的间距较大，气体从喷嘴4流出时的气流阻力较小，G室及D室的气压较低，膜片3及15保持原始位置。进入只室的微量气体主要经B室通过阀口2从排气口排出；另有一部分从输出口排空。此时输出口无气流输出，由喷嘴流出而排空微量气体是维持喷嘴挡板装置工作所必须的，因其为无功耗气量，所以希望其耗量越小越好。
