标准	国标
材质	不锈钢
动作方式	电动
工作温度	常温
公称通径	DN10-DN50
连接形式	法兰，螺纹
流动方向	单向
适用介质	水
形态	活塞
用途	截止,放水,补水
零部件及配件	执行器
压力环境	常压
类型(通道位置)	直通式
品牌	金口
型号	ZCE

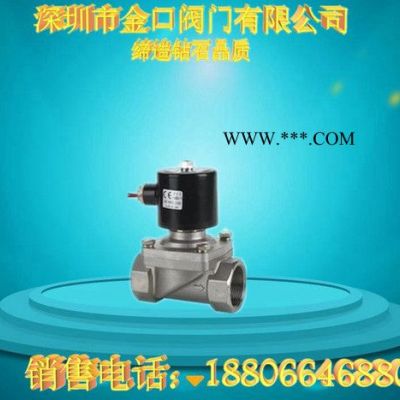

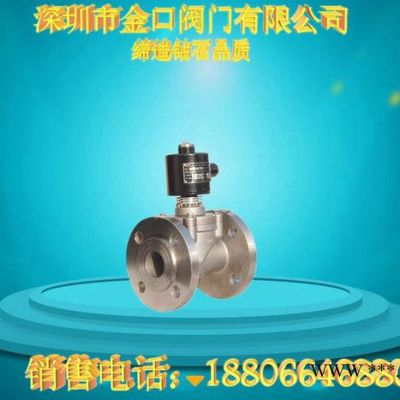

ZCE活塞式电磁阀，精益求精打造出口系类活塞式电磁阀

技术参数

公称通径 DN15~50mm
连接方式 内螺纹
工作原理 先导活塞式
阀体材质 铸钢、不锈钢
密封材质 丁晴橡胶NBR.氟像胶FKM. 聚四氟乙烯PTFE. 其他材质请咨询
适用介质 蒸汽、液体、气体、油品等
介质温度 W1：-20℃~80℃ W3：-20℃~220℃ W4：-20℃~250℃
环境温度 标准：-20~60℃
安装方式 水平安装 线圈垂直向上（其他方式请咨询）
防护等级 通用型IP54，防爆型IP54
备注：特殊工况要求亦可根据客户实际情况设计制造。

ZCE活塞式电磁阀，精益求精打造出口系类活塞式电磁阀电源参数
电源电压 AC:220V 110V 50/60HZ DC:24V 12V
额定 J16 AC24VA DC12W
J17 AC32VA DC72W
功率 J18 AC32VA DC22W
电压偏差 ±10%
电气连接 普通型:标准接线盒
防爆型:标配M14x1.5内螺纹,G1/2内螺纹,内置接线盒
产品功能选型
符号 功能名称 功能内容
B 防爆型 防爆等级dⅡBT4
略 常闭 通电阀开、断电阀关
K 常开 通电阀关、断电阀开
S 手动装置 可手动开关阀
二、安装尺寸：
ZCE活塞式电磁阀，精益求精打造出口系类活塞式电磁阀产品外形尺寸
型号 通径 接管螺纹 压力范围[bar] 外形尺寸
规格 [mm] [G] AC DC L H
ZCE15 15 1/2 0.5~16 0.5~16 70 150
ZCE20 20 3/4 0.5~16 0.5~16 85 160
ZCE25 25 1 0.5~16 0.5~16 95 165
ZCE32 32 1-1/4 0.5~16 0.5~16 115 180
ZCE40 40 1-1/2 0.5~16 0.5~16 130 190
ZCE50 50 2 0.5~16 0.5~16 145 205
备注：以上技术参数和安装尺寸为标准提供,其他等级压力或特殊要求以订货时的约定和实物为准。
三、型号说明：
ZCE活塞式电磁阀型号编制说明
ZBS -15 -K -1440
>1.金口型号 >2.公称通径 >3.功能选型 >4.线圈选型
-16 0 0 0 #VALUE!
>5.公称压力 >6.阀体材质 >7.连接方式 >8.温度选型 >9.密封选型
1代号 系列型号 2代号 公称通径 3代号 功能选型
ZBS 不锈钢电磁阀 15 15mm K 常开型
ZCT 膜片电磁阀 20 20mm B 隔爆型
ZCA **膜片电磁阀 25 25mm E 浇封型
ZQDF 超长寿命活塞电磁阀 ...... ...... X 信号反馈
...... ...... S 手动装置
4代号 线圈 代号 线圈 代号 线圈 5代号 公称压力 6代号 阀体材质
选型 选型 选型
J1 1230 J10 2284 J19 16 16bar T 铜
J2 1240 J11 ...... J20 40 40bar P4 不锈钢304
J3 1440 J12 J21 64 64bar P6 不锈钢306
J4 1552 J13 J22 100 100bar P6L 不锈钢306L
J5 1638 J14 J23 ...... C 铸钢WCB
J6 1652 J15 其他特殊材质请咨询
J7 1642 J16
J8 1871 J17
J9 2061 J18
7代号 连接方式 8代号 温度选型 9代号 密封选型
G1/4 G1/4内螺纹 W1 -20℃~80℃ NBR 丁晴橡胶
P1/2 NPT内螺纹 W2 -20℃~130℃ FKM 氟橡胶
F 法兰连接 W3 -20℃~220℃ PTFE 聚四氟乙烯
...... ...... W4 -20℃~250℃ PEK **聚四氟乙烯
32 32mm W5 250℃~450℃ H 金属硬密封
40 40mm W6 -196℃~60℃ 其他特殊材质请咨询
50 50mm ...... ......

选型说明
阀体箭头标注方向必须与介质流向一致，如有双向流动，请选购本公司电动阀或气动阀。
流体中含有杂质颗粒，应视颗粒大小在阀前安装过滤器（滤网≥80目）
 直流（DC）电源线长度不宜过长，以免线圈功率损耗，产生压降影响正常工作。     请您在设计控制方案中优先选择常闭型
如需防爆电磁阀、持续长时间通电及特制电压的要求请先咨询后选择型号。

ZCE活塞式电磁阀金口阀门售后服务承诺
对于贵公司在金口阀门订购阀门产品，我厂在售后服务方面作如下承诺：
一、我公司对产品质量实行三包，即：包质、包换、保修；
二、合同签订后，保证保质、保量，按时交货；
三、本公司确保所提供阀门产品达到合同指标
四、对于需方的技术咨询，随时给予解答；
五、在交付设备时，本厂向需方交付以下资料：发货清单、产品合格证、产品样本、产品使用说明书、技术资料；

当接到用户反应质量问题的信函或电话后，宗力保证24小时内作出答复**解决问题。如果您想了解更多关于产品的信息欢迎您访问我们公司网站
