| 材质 | 其他 |
|---|---|
| 适用范围 | 化工,电力,水处理,制药业 |
| 叶片数 | 三叶 |
| 风机压力 | 其他 |
| 气流方向 | 其他 |
| 品牌 | 其他 |
| 型号 | SN |
一、用途及特点

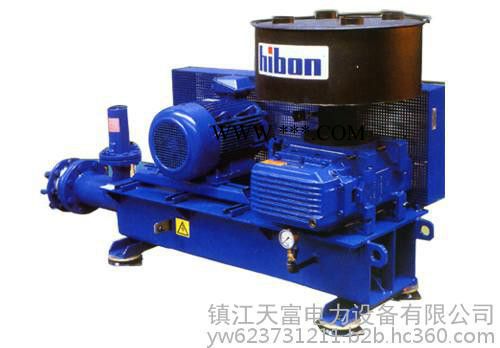

SN系列三叶罗茨鼓风机是我厂与法国HIBON公司合作生产的一种低能耗、低噪音的新产品。其主机采用法国HIBON公司原装进口罗茨泵，附件按法国技术国内生产，整机性能达到原装进口水平，产品广泛应用于电力、化工、水处理、制药业、食品加工业、水泥制造业、冶金业、造纸业……等。
·三叶转子把气腔分成多个容积单元，明显改善气流的脉冲频率和强度，进、排气过程更趋平缓，泄漏少，效率高；
·该系列鼓风机采用了HIBON最新技术——在罗茨泵出口处设置了阻尼系统（DAMPER SYSTEM），可有效地减少排气管道内空气紊流，降低运转噪音；
·滤清器滤芯采用不锈钢网纹成型加工而成，能有效地保证入口空气品质，确保风机正常运行，易于清洗，能反复使用，使用寿命长；
·罗茨鼓风机出口处设置安全阀、压力表、止回阀、热电偶，对风机升压、温升均有保护功能，并设有远方控制和就地控制两种控制方式。
二、主要技术参数
2.2技术参数
型 号 | 各排气压力下的进口流量范围Qmin、Qmax（m?/min） | |||||||||||||||
29.4kPa | 39.2kPa | 49kPa | 58.8kPa | 68.6kPa | 78.4kPa | 88.2kPa | 98kPa | |||||||||
Qmin | Qmax | Qmin | Qmax | Qmin | Qmax | Qmin | Qmax | Qmin | Qmax | Qmin | Qmax | Qmin | Qmax | Qmin | Qmax | |
SNH803 | 1.78 | 5.05 | 1.56 | 4.81 | 1.36 | 4.6 | 2.06 | 4.4 | 2.98 | 4.21 | 3.75 | 4.05 |
|
|
|
|
SNH804 | 2.35 | 6.85 | 2.03 | 6.5 | 1.75 | 6.18 | 3.11 | 5.9 | 4.58 | 5.63 |
|
|
|
|
|
|
SNH806 | 2.25 | 10.8 | 1.85 | 10.4 | 3.25 | 10.1 | 2.93 | 9.81 | 5.18 | 9.53 | 6.65 | 9.25 | 8.26 | 9 |
|
|
SNH809 | 3.73 | 15.7 | 3.28 | 15.2 | 2.88 | 14.8 | 4.93 | 14.4 | 6.26 | 14.1 | 8.81 | 13.8 | 10.3 | 13.5 |
|
|
SNH811 | 5.18 | 19.8 | 4.75 | 19.4 | 4.35 | 19 | 4 | 18.6 | 8.66 | 18.3 | 8.36 | 18 | 11.6 | 17.7 | 14.7 | 17.5 |
SNH818 | 19.8 | 33.7 | 19.3 | 33.2 | 18.9 | 32.7 | 18.5 | 32.3 | 18.1 | 31.9 | 17.7 | 31.6 | 17.4 | 31.3 | 17.2 | 31 |
SNH822 | 12.1 | 43 | 11.4 | 42.2 | 10.8 | 41.5 | 10.2 | 40.9 | 9.64 | 403 | 12.7 | 39.8 | 19.4 | 39.4 |
|
|
SNH842 | 21.8 | 74.9 | 20.7 | 73.8 | 19.7 | 72.7 | 18.8 | 71.8 | 18 | 70.9 | 17.2 | 70.1 | 22.8 | 63.4 |
|
|
SNH870 | 40.8 | 127.4 | 39.2 | 125.7 | 37.8 | 124.3 | 36.6 | 122.9 | 35.4 | 114.5 | 34.3 | 99 | 33.5 | 90.8 |
|
|
SNH892 | 57.4 | 157.4 | 56.1 | 155.6 | 55 | 153.9 | 53.9 | 152.5 | 53 | 151.1 | 52.1 | 149.9 | 51.3 | 148.7 | 50.6 | 121.6 |
