| 产地 | 河南 |
|---|---|
| 额定电压 | 380v |
| 功率 | 7.5kw |
| 规格 | k4 |
| 转数 | 720 |
| 品牌 | 勇梅 |
| 型号 | k型 |
| 加工定制 | 是 |

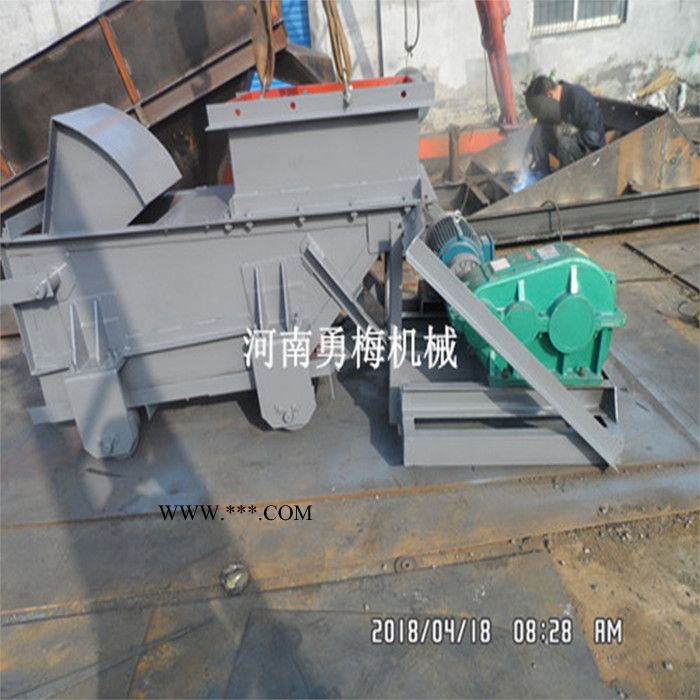

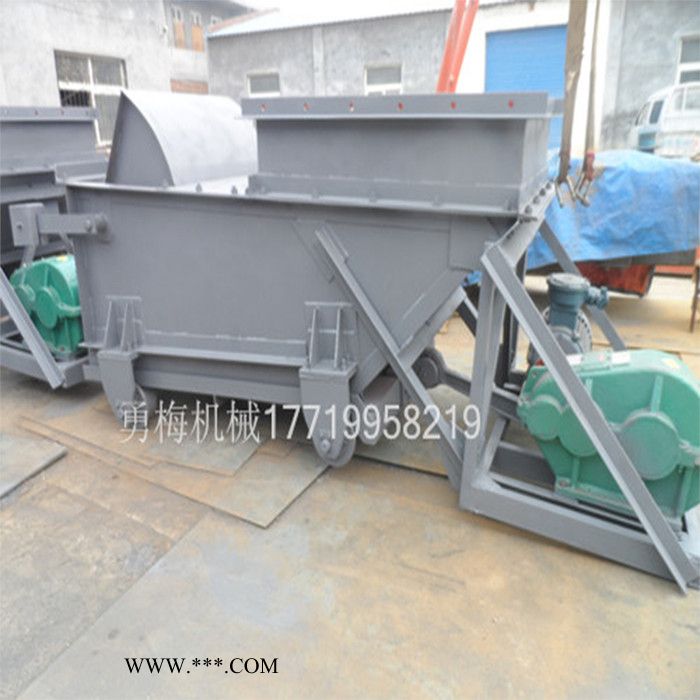

往复式给煤机型号 k型给煤机连杆曲柄装置
k4给煤机k型往复式给煤机广泛应用于储煤仓下，料坑下等需要均匀卸料的设备中，其有K-0～K-4五种规格。K型往复式给煤机共成给煤机往复式给料机生产厂家给煤机根据现场使用有防爆型给煤机 普通型往复式给煤机供您选购。给煤机是利用曲柄连杆机构拖动下倾5°的底板在辊上作直线往复运动，从而把煤或其它磨琢性小，粘性不大的松散粒状，粉状物料从给料设备中均匀地卸到受料设备中。
K型往复式给煤机适用于矿山、矿井、选煤厂、中站、输煤车间、港口散料码头等散料转运，可将散料经料仓或直接进行均匀的转载到胶带机或其它筛选设备、贮存装置等配合使用。实现对矿石、砂煤、粮食等散装物料的均匀 给料.。
【1】给煤机采用了先进的平面二次包络环面骡杆减速器设计，承载能力大，传动效率高。结构简单，运行可靠，调节安装方便。装有限矩型液力偶合器，能满载启动，过载保护，工作可靠、寿命长。【2】侧衬板、斜衬板与底板之间留缝可调，能比较准确地控制留缝大小，大大减少了漏料。维护保养方便。【3】驱动装置对称布置，并采用双推杆 ，使整机爱力均衡，传动平稳，消除了底板往复时的扭摆现象封闭式框架结构，大大提高了机架的刚度。
给煤机参数表：
| 型号规格 | K-0 | K-1 | K-2 | K-3 | K-4 | |||||||
| 给料能力 | 底板行程 | 曲柄位置 | | 烟 | | | | | | | 无烟 | |
| 200mm | 4 | 100 | 90 | 150 | 135 | 225 | 200 | 330 | 300 | 590 | 530 | |
| 150mm | 3 | 75 | 67 | 112 | 100 | 170 | 150 | 247 | 220 | 440 | 395 | |
| 100mm | 2 | 50 | 45 | 75 | 68 | 133 | 100 | 165 | 150 | 295 | 268 | |
| 50mm | 1 | 25 | 22 | 39 | 34 | 55 | 50 | 83 | 75 | 148 | 132 | |
| 曲柄转速(r/min) | 57 | 57 | 62 | 62 | 62 | |||||||
| 电动机 | 型 号 | YB160M1-8 | YB160M1-8 | YB160M1-8 | YB160M-8 | YB200L1-8 | ||||||
| Y160M1-8 | Y160M1-8 | Y160M1-8 | Y160M-6 | Y200L1-6 | ||||||||
| 功率(KW) | 4 | 4 | 4 | 7.5 | 18.5 | |||||||
| 转速(r/min) | 720 | 720 | 720 | 970 | 970 | |||||||
| 减速机 | 型号 | JZQ-350 | JZQ-350 | JZQ-350 | JZQ-400 | JZQ-500 | ||||||
| 速比 | 12.64 | 12.64 | 12.64 | 15.75 | 15.75 | |||||||
| 允许最大粒度(mm) | 含量10%以下 | 250 | 350 | 400 | 500 | 700 | ||||||
| 含量10%以上 | 200 | 300 | 350 | 450 | 550 | |||||||
| 设备重量 (Kg) | 带料斗 | 1465 | 1626 | 1925 | 2505 | 3558 | ||||||
| 不带料斗 | 1330 | 1480 | 1744 | 2255 | 3256 | |||||||
注：给煤机根据现场使用有防爆型给煤机 普通型往复式给煤机供您
K型给煤机安装及使用:
1.往复式给料机是固定安装在储料仓口下在安装前需要确定水平位置，将机架与仓口用螺栓紧固,然后再将传动平台安放在正确位置上，H形架与机架，传动平台焊牢减速机、电动机找正安装，调节适当，用螺栓紧固。2.安装后需要进行空负荷试车，运转当中检查各部件工作是否正常滚动轴承高温升不得高于60℃。
3.依据卸料要求调节生产率时，将曲柄部位销轴拔出松动螺母转动曲柄壳的位置“1、2、3、4”选择固定,将销轴插入联结曲柄与曲柄壳，紧固销轴和螺母，调整完毕后再开车 。
