| 标准 | 国标 |
| 材质 | 碳钢 |
| 工作温度 | 常温 |
| 流动方向 | 单向 |
| 形态 | 先导活塞式 |
| 用途 | 减压阀 |
| 品牌 | 工奥 |
| 型号 | Yk43X先导活塞式气体减压阀 |
详细介绍
结构特点和用处：
本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
本产品主要用于气体管路，如空气、氮气、氧气、氢气、液化气、天然气等气体。 |
主要技术参数和性能指标：
| 公称压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | | 壳体试验压力(Mpa)* | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 | | 密封试验压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | | 最高进口压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | | 出口压力范围(Mpa) | 0.1-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-3.5 | 0.5-4.5 | | 压力特性偏差(Mpa)△P2P | GB12246-1989 | | 流量特性偏差(Mpa)P2G | GB12246-1989 | | 最小压差(Mpa) | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 | | 渗漏量 | X/F(聚四氟乙稀/橡胶)：O Y(硬密封)：GB12245-1989 | *：壳体试验不包括膜片、顶盖 |
主要零件材料：
| 零件名称 | 零件材料 | | 阀体 阀盖 底盖 | WCB/FCB* | | 阀座 阀盘 | 2Cr13/304* | | 缸套 | 2Cr13/25(镀硬铬)/304* | | 活塞 | 2Cr13/铜合金/铜合金* | | 活塞环 | 合金铸铁/对位聚苯* | | 导阀座 导阀杆 | 2Cr13/304* | | 膜片 | 1Cr18Ni9Ti | | 主阀 导阀弹簧 | 50CrVA | | 调节弹簧 | 60Si2Mn | | 密封垫(X/F型号) | 橡胶/聚四氟乙稀 | | 导阀体 导阀盖 | 25/304* | *：用于氧气介质时的材料 |
流量系数(Cv)：
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | | Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 | |

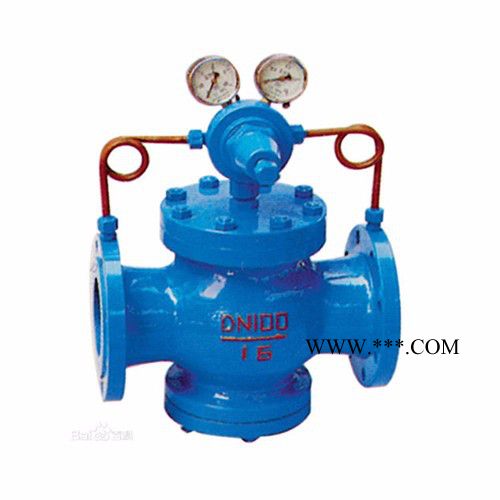

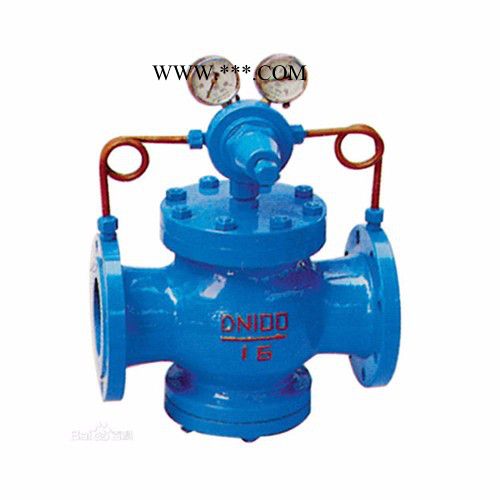

Yk43X导活塞式气体减压阀
连接形式及订货须知：法兰式：RF FM RJ 执行标准：JB79 GB9113 ANSI B16.5 产品型号 公称压力 公称通径 连接法兰标准 额定流量系数Cv 进口压力 调节范围 工作介质和介质温度
