品牌:江阴旭涛
包装规格:标准
材料:不锈钢
起订:1支
供应:100支
立即购买
| 包装规格 | 标准 |
|---|---|
| 材料 | 不锈钢 |
| 产地 | 江苏 |
| 类型 | 旋转式 |
| 输出信号 | 开关型 |
| 制作工艺 | 集成 |
| 材料物理性质 | 磁性材料 |
| 分类 | 霍尔传感器 |
| 品牌 | 江阴旭涛 |
| 型号 | CS-2 |

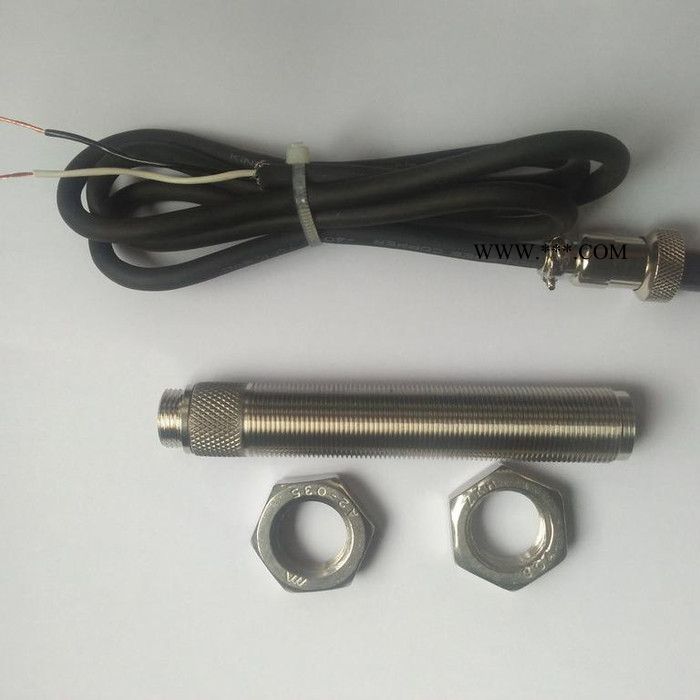

CS-02霍尔转速传感器
霍尔转速传感器在测量机械设备的转速时，被测量机械的金属齿轮、齿条等运动部件会经过传感器的前端，引起磁场的相应变化，在磁力线穿过传感器上的感应元件时，产生霍尔电势，霍尔转速传感器的霍尔元件在产生霍尔电势后，会将其转换为交变电信号，传感器内置电路对该信号进行放大、整形，输出良好的矩形脉冲信号，测量频率范围更宽，输出信号更**稳定，安装简单，防油防水，已在电力、汽车、航空、纺织、石化等测速领域得到广泛应用
齿轮材料
齿轮因采用导磁率强的金属材料，当齿轮材料非铁磁材质的设备时需要事先在旋转物体上安装专门的磁铁物质。
齿形
成渐开线齿形是**适合的齿形。用大模数的齿轮或用其他的齿形将会产生巨大的波形畸变，这将会妨碍**测量。安装时要注意磁极的中心应处在齿轮的中心位置上
技术参数
● 工作电压：5～24V
● 测量范围：0～20KHz
● 感应距离：0～2mm
● 测速齿轮形式：模数2 ～ 4（渐开线齿轮）
● 输出信号：方波，其峰无关**大输出电流20mA
峰值等于工作电源电压幅度，与转速
● 工作温度：-40 ～+150℃
● 螺纹规格：Φ16传感器（M16×1）
● 重 量：约120g 长度75mm

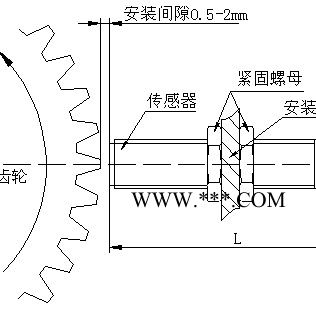

安装方式：如图
