| 包装 | 裸装 |
|---|---|
| 放卷直径 | 1000mm |
| 复合层数 | 2层 |
| 复合宽度 | 2800 |
| 机械速度 | 60mm |
| 类型 | 复合机 |
| 适用范围 | 衬纸,婴儿纸尿裤,医用防护服,食品干燥剂包装袋,空气净化器,空调滤材加工,硅胶纸 |
| 收卷直径 | 1000mm |
| 售后服务 | 保修一年 |
| 销售方式 | 直销 |
| 用途 | 布料 |
| 种类 | 贴合机 |
| 执行质量标准 | 行标 |
| 贸易属性 | 内贸 |
| 发货期限 | 30天 |
| 品牌 | 圣顿机械 |
| 型号 | SD-k516 |
| 加工定制 | 是 |
| 打样周期 | 1-2天 |
| 干燥加热方式 | 电加热 |
用途：
复合出来的产品主要适用于收纳、包装、礼品袋、文件袋、泳池、箱包、帐蓬、广告喷绘、写真、风筒、产业、工业运输等用布。
特点：

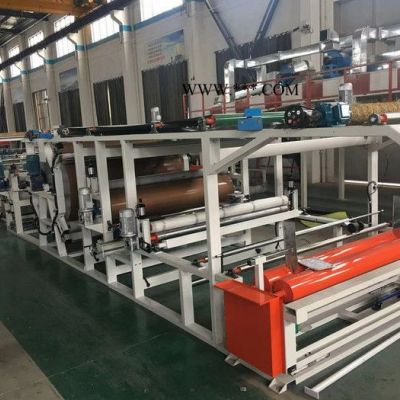

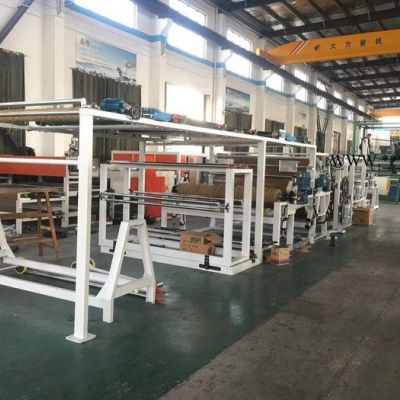

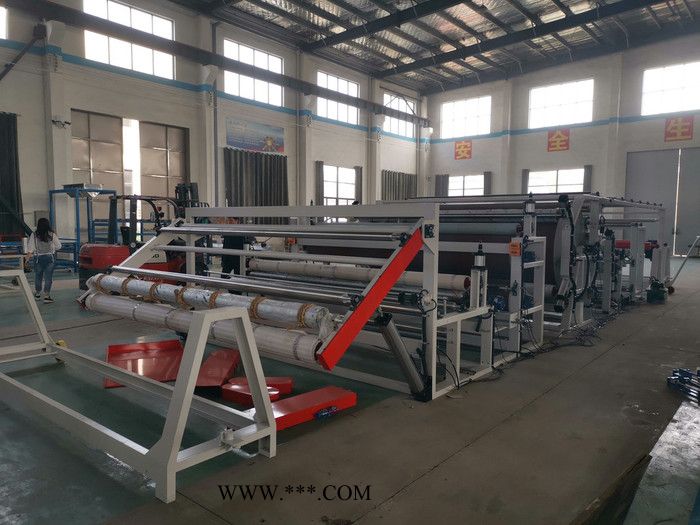

1、 采用镜面加热辊加热，无需涂胶，直接热压复合，自动收放卷，操作方便，是一种极为理想的PVC灯箱、广告布的复合机械。
2、 应用于PVC膜和PVC膜中间夹玻璃纤维网布或涤纶丝网布三合一复合，或PVC膜和玻璃纤维网布或涤纶丝网布二合一等无胶热压粘合。
3、 该生产设备宽幅可达3.2米，具有产量大、粘合力强、效益高，质量稳定，操作简便等优点，是商家们的选择。
| 1、整机结构图 | XLL-￠1500*2100-D1094 |
| 2、辊面长度 | 2100毫米 |
| 3、烘辊直径 | 1500毫米 |
| 4、工作速度 | 5-45米/分 |
| 5、加热方式 | 电加热 |
| 6、电加热功率 | 约40.5KW |
| 7、总配电容量 | 约60KW |
二、主要设备配置：
1）放布装置
| 1、放布杆 | 2根 |
| 2、￠76不锈钢导布辊 | 5根 |
| 3、绷布装置（绷布辊+棘轮机构+轴承） | 1套 |
| 4、分丝装置 | 3套 |
| 5、对中装置（液压纠偏） | 1套 |
| 5、踏板+机架 | 1套 |
2）上胶装置
| 1、￠76不锈钢导布辊 | 2根 |
| 2、￠150铝开幅辊 | 1根 |
| 3、橡胶弯辊 | 1根 |
| 4、￠240胶点钢辊 | 1根 |
| 5、￠180硅胶侧压辊 | 1根 |
| 6、￠200硅胶下压辊 | 1根 |
| 7、￠80*60-30可调气缸 | 2只 |
| 8、放膜装置 | 1套 |
| 9、配套气动元件 |
|
| 10、铝壳电机+变频器（微创） | 1套 |
| 11、刮胶+刮胶架（高精度铣磨） | 1套 |
| 12、不锈钢洗胶盘 | 1只 |
| 13、放膜钢棍￠216 | 2根 |
| 14、气涨轴￠74 | 2根 |
| 15、铝壳电机1.5KW+变频器 | 2套 |
| 16、槽钢机架（12#--68kg承载） | 1套 |
3）后放料+自动开幅纠偏装置
| 1、￠60不锈钢导布辊 | 3根 |
| 2、￠60不锈钢输送托辊 | 2根 |
| 3、￠108输送带钢辊 | 2根 |
| 4、导条输送带 | 1条 |
| 5、摆减电机+变频器 | 1套 |
| 6、主动铝开幅装置 含铝开幅辊2根、减速电机+变频器，传动，机架等 | 1套 |
| 7、气动纠偏装置 含不锈钢辊、气缸、直线轴承等 | 2套 |
| 8、分丝装置 含绕不锈钢辊、传动电机等 | 2套 |
| 9、机架 | 1套 |
4）大辊筒复合装置
| 1、￠1500*2100电加热烘筒 | 1根 |
| 2、￠180硅胶压辊 ￠120硅胶压辊 | 2根 2根 |
| 3、￠60不锈钢导布辊 | 2根 |
| 4、电加热管（温度可调） | 27根 |
| 5、气缸￠80*60 | 8只 |
| 6、配套气动元件 |
|
| 7、温控装置 含智能型温控仪、温度传感器各1只 | 1套 |
| 8、传动+铝壳电机+变频器 | 1套 |
| 9、气泵+剥离器 | 2套 |
| 10、槽钢机架（12#--68kg承载） | 1套 |
5）冷却
| 1、￠60不锈钢导布辊 | 1根 |
| 2、￠150硅胶压辊 | 1根 |
| 3、￠500冷却钢辊 | 2根 |
| 4、冷却水旋转接头+金属软管 | 4套 |
| 5、气缸￠63*60-30 | 2只 |
| 6、配套气动元件 |
|
| 7、传动+摆减电机+变频器 | 1套 |
| 8、槽钢机架（12#--68kg承载） | 1套 |
| 9、涨布器 | 1套 |
6）切边装置
| 1、碗形切刀+电机 | 2套 |
| 2、气泵+边料吸边器 | 2套 |
| 3、切刀调幅装置 | 1套 |
| 4、￠60不锈钢导布辊 | 2根 |
| 5、机架（12#--68kg承载） |
|
7）牵引装置
| 1、￠60不锈钢导布辊 | 3根 |
| 2、￠120橡胶辊 3、￠130钢辊 | 1根 1根 |
| 4、止布方管 | 1根 |
| 5、气缸 | 2只 |
| 6、配套气动元件 |
|
| 7、计米器+支架 | 1套 |
| 8、机架（12#--68kg承载） | 1套 |
| 9、放布装置 | 1套 |
8）打大卷收卷装置
| 1、￠60不锈钢导布辊 | 2根 |
| 2、￠180橡胶辊 3、￠150铝开幅辊 | 1根 1根 |
| 4、收卷手臂 | 1套 |
| 5、配套气动元件 |
|
| 5、气缸￠80*400 | 1套 |
| 6、旋转轴承+固定旋转轴 | 1套 |
| 7、机架（12#--68kg承载） | 1套 |
9）表面收卷
| 1、￠60不锈钢导布辊 | 1根 |
| 2、￠215收卷钢辊 | 2根 |
| 3、铝壳电机+变频器 | 1套 |
| 4、机架+移动档板 | 1套 |
| 5、工作台 |
|
