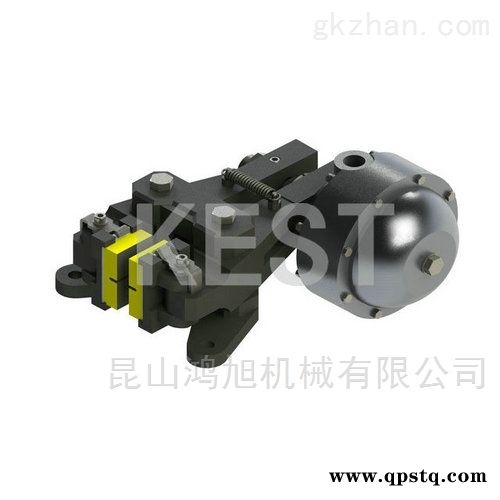

弹簧紧急安全盘式制动器：KBS气动失效保护制动器

您需要选择一种无需任何外部力量就能运作的装置以停止任何机器的转动件。

KEST采用弹簧的钳盘式制动器可以解决这个

问题；由于弹簧安装在制动器里，因此制动力总是存在。

KBS2弹簧施力制动，气动驱动释放

厚度为25.4-30-40mm的制动盘同样适用。

Available also for disc thickness 25.4-30-40mm.

技术数据

制动力F:

KBS2-1 2750N

KBS2-2 5500N

KBS2-3 10970N

加速力矩

=F*[制动盘半径（m）-0.031]=Nm

一对摩擦片大总磨损：16mm

新单片摩擦片厚度：16mm

持续散热功率

Qc：1.7KW

双刹车块型持续散热功率 Qc：2.7KW

小释放压强：5bar

采用以下弹簧数量可达左图指示力

矩数值：

2-1型 4根弹簧

2-2型和2-3型 8根弹簧

若要减少力矩可相应地减少弹簧数量：

2-1型减少至2根弹簧

2-2型和2-3型减少至6、4、2根弹簧

图表指示了每毫米摩擦片磨损的力

矩变化情况。

根据要求调整力矩值。

弹簧紧急安全盘式制动器：KBS2

制动器 KB2

KB2气动驱动制动器

厚度为25.4mm的制动盘同样适用, 产品代号不同

Available also for disc thickness 25,4 mm.

技术数据

制动力F：

KB2-1 1730 N 6bar

KB2-2 4100 N 6bar

KB2-3 8000 N 6bar

KB2-4 13700N 6bar

动态力矩

=F*[制动盘半径(m)- 0.03) = Nm

大总磨损：16 mm

新摩擦片厚度：16 mm

持续滑动时的热容量

Qc: 1.7 kW

双倍制动垫型持续滑动时的热容量
