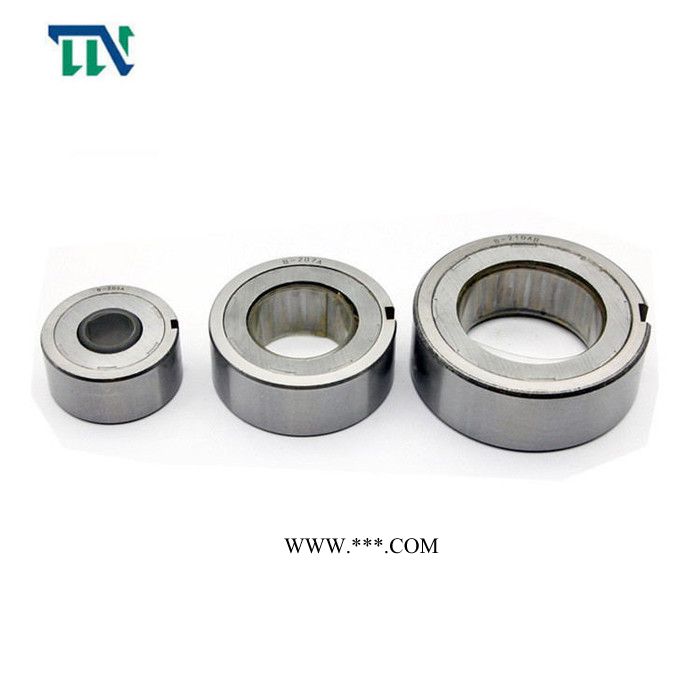

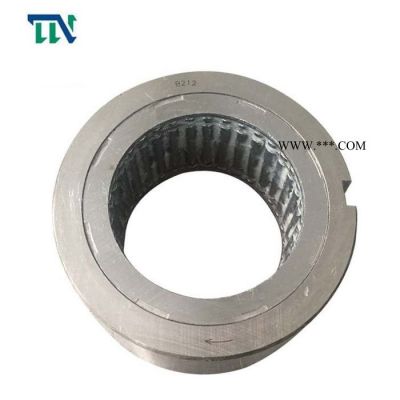

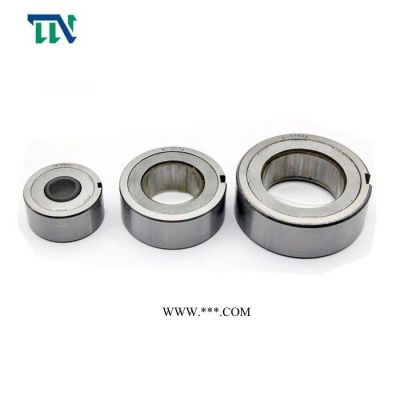

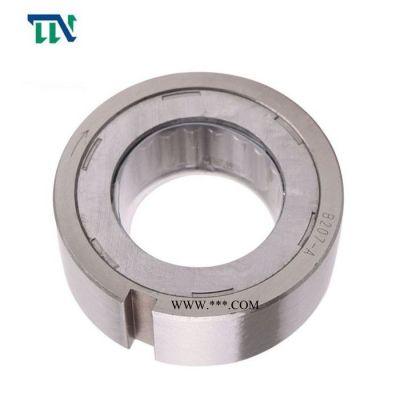

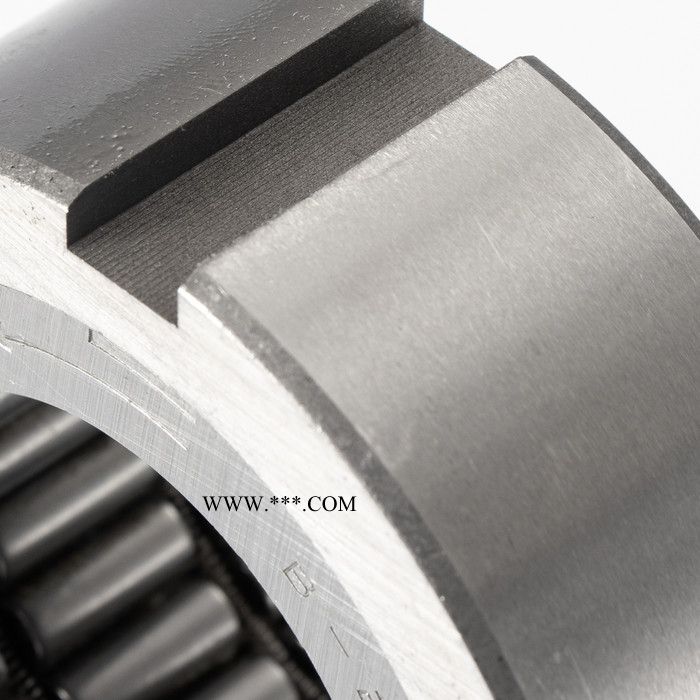

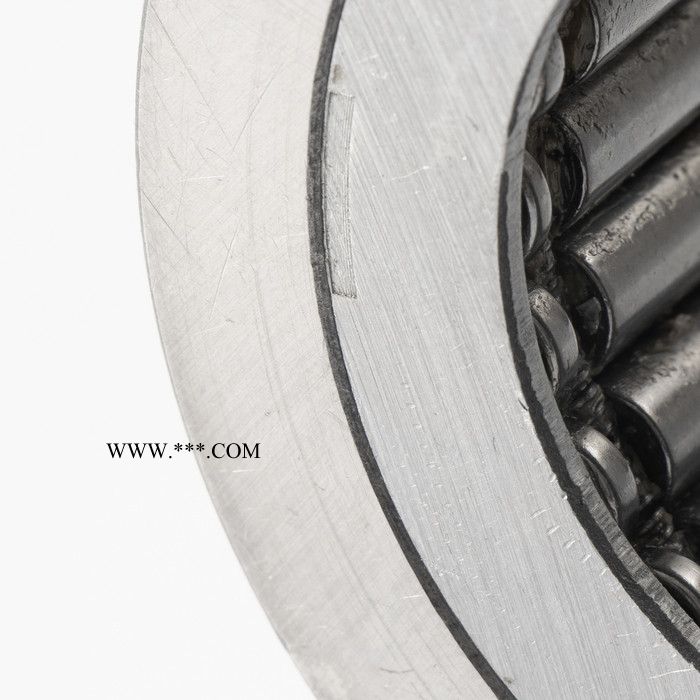

| 是否提供加工定制 | 是 |
|---|---|
| 材质 | 轴承钢 |
| 类型 | 深沟球轴承 |
| 用途 | 包装机、制袋机、减速机、提升机等 |
| 重量 | 0.6kg |
| 是否标准件 | 标准件 |
| 样品或现货 | 现货 |
| 是否进口 | 非进口 |
| 滚动体列数 | 单列 |
| 滚道类型 | 球面滚道 |
| 使用特性 | 高温 |
| 品牌 | TN |
| 型号 | CK-D3572（B200） |
| 加工定制 | 是 |
| 保持架及其材料 | F1碳钢 |
| 轴承材质 | 轴承钢 |
| Model | Torque Capacity | Drag Torque | Max .Overrunning (r/min) | Max.Idexing (cycle/min) | A(+0 to -0.6) | B | Keyway | With JIS Bearing No. | Shaft Dia. C(+0 to -0.025) | Weight
| |
| (N.m) | (N.m) | ||||||||||
|
|
| Shaft | Outer Race |
| (kg) | ||||||
| B203 | 39.2 | 0.1 | 2400 | 500 | 150 | 25 | 40(-0.014-0.039) | 4X2.5 | 6203 | 16.51 | 0.23 |
| B204 | 58.8 | 0.1 | 2400 | 500 | 150 | 25 | 47(-0.014-0.039) | 5X3 | 6204 | 18.796 | 0.34 |
| B205 | 98 | 0.2 | 1800 | 400 | 150 | 25 | 52(0.017-0.042) | 5X3 | 6205 | 23.622 | 0.45 |
| B206 | 235 | 0.2 | 1800 | 350 | 150 | 28 | 62(-0.017-0.042) | 7X4 | 6206 | 32.766 | 0.68 |
| B207 | 372 | 0.2 | 1800 | 300 | 150 | 28 | 72(-0.017—0.042) | 7X4 | 6207 | 42.088 | 0.8 |
| B208 | 549 | 0.2 | 1800 | 200 | 150 | 32 | 80(-0.017-0.042) | 10X4.5 | 6208 | 46.761 | 0.91 |
| B209 | 549 | 0.2 | 1800 | 200 | 150 | 32 | 85(-0.020-0.045) | 10X4.5 | 6209 | 46.761 | 0.95 |
| B2010 | 784 | 0.29 | 1200 | 200 | 150 | 32 | 90(-0.020-0.045) | 10X4.5 | 6210 | 56.109 | 1 |
| B2011 | 784 | 0.29 | 1200 | 200 | 150 | 32 | 100(-0.020-0.050) | 10X4.5 | 6211 | 56.109 | 1.4 |
| B2012 | 1230 | 0.29 | 1200 | 180 | 150 | 42 | 110(-0.020-0.050) | 10X4.5 | 6212 | 70.029 | 1.8 |
| B2013 | 1230 | 0.29 | 1200 | 180 | 150 | 42 | 120(-0.020-0.050) | 10X4.5 | 6213 | 70.029 | 2.3 |
| B2014 | 1390 | 0.39 | 180 | 180 | 150 | 42 | 125(-0.024-0.060) | 12X4.5 | 6214 | 79.356 | 2.4 |
安装和使用
200系列凸轮离合器为轴部固定型,所以与离合器联结的轴的硬度必须大于HRC56-60,而且研靡后厚度大于1.5mm,研靡精度应达到1.5级.每50 mm长的轴其锥度应不超过0.01mm.
在安装时,避免使用锤子直接敲打凸轮离合器. 凸轮离合器必须按回转方向指示的要求安装在轴上。在安装凸轮离合器时,离合器两端应使用轴承固定,从而保证轴与凸轮离合器外圈的同轴度,以吸收可能施加在外圈径向上的载荷.支架孔和轴的同心度应在0.05m以内.键的外型应遵照JIS B1301-1959的要求.
建议使用润滑油.
与凸轮离合器相装配的支架一侧的孔公差符合以下所示范围:
B203 B204 --+0至+0.025
B205 B206 B207 B208 B209 --+0至+0.030
B210 B211 B212 B213 --+0至+0.035
B214 --+0至+0.025
有关润滑: 建议使用润滑油润滑.
