| 应用范围 | 时间 |
|---|---|
| 产品系列 | h3y |
| 触点负载 | 中功率 |
| 触点切换电压 | 220 |
| 触点形式 | 四开四闭 |
| 额定电压 | AC220 |
| 防护特征 | 密封式 |
| 线圈电源 | 220 |
| 吸合电流 | 1.5 |
| 电流性质 | 交流 |
| 释放电流 | 1.5 |
| 加载中... 导购推荐 企业实景展示 以下照片由阿里巴巴指定第三方公司于2014年04月实地上门拍摄，并经独立权威机构核实认证！ 前一页 5张大图 1张大图 后一页 | "mod mod-offe |
| 品牌 | Omron/** |
| 型号 | H3Y-4-C |
以下产品特价销售

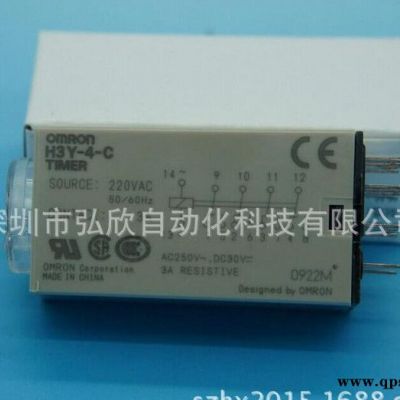

代理直销欧姆时间继电器H3Y-4 OMRON计时器/工业时间继电器特价
| 项目 型号 | H3Y-2(-0) | H3Y-4(-0) | |
| 电源电压 | ?AC100～120V 50/60Hz?AC200～230V 50/60Hz *1 ?DC12V?DC24V?DC48V?DC100～110V *2、*3 | ||
| 容许电压变动范围 | 电源电压的85～110％（但是只有DC12V规格为电源电压的90～110％）* 4 | ||
| 功率消耗 | AC100～120V | 到时前约1VA(0.6W) 到时后约1.8VA(1.6W)（AC120V60Hz时） | |
| AC200～230V | 到时前约1.5VA（1.1W） 到时后约2.2VA（1.8W）（AC230V 60Hz时） | ||
| DC12V | 到时前约0.1W 到时后约1.1W（DC12V时） | ||
| DC24V | 到时前约0.1W 到时后约1.1W（DC24V时） | ||
| DC48V | 到时前约0.3W 到时后约1.2W（DC48V时） | ||
| DC100～110V | 到时前约0.4W 到时后约1.6W（DC110V时） | ||
| 复位电压 | 电源电压的10%以上 ＊5 | ||
| 控制输出 | AC250V5A阻性负载（cos**小适用负载DC5V1mA（P水准、参考值） | AC250V 3A 阻性负载（cosφ＝1） **小适用负载DC1V1mA（P水准、参考值） | |
| 使用环境温度 | -10～＋50℃（不结冰） | ||
| 保存温度 | -25～＋65℃（不结冰） | ||
| 使用环境湿度 | 35～85％ | ||
* 2. 可以使用范围至单相全波整流电源。
* 3. DC12V只有H3Y-2、H3Y-2-0系列。
* 4. 在使用环境温度为50℃下连续使用时，请在电源电压的90～110%（DC12V为95～110%）下使用。
* 5. 为了切实复位，请将AC100～120V时控制在AC10V以下，AC200～230V时控制在AC20V以下，
DC100～110V时控制在DC10V以下。
性能
| 项目 型号 | H3Y-2(-0) | H3Y-4(-0) | |
| 动作时间重复精度 | ±1％以下（**大刻度时间下）* 1 | ||
| 设置误差 | ±10％±50ms以下（**大刻度时间下） | ||
| 复位时间 | 0.1s以下（包括中途复位在内） | ||
| 电压的影响 | ±2％以下（**大刻度时间下） * 1 | ||
| 温度的影响 | ±2％以下（**大刻度时间下） * 1 | ||
| 绝缘电压 | 100MΩ以上（DC500V兆欧表） | ||
| 耐电压 | AC2,000V 50/60Hz 1min （导电部端子之间和露出的不带电金属部之间，但是除了端子螺钉部以外） AC2,000V 50/60Hz 1min（操作电源电路和控制输出之间） AC2,000V 50/60Hz1min（异极接点之间2极型） AC1,500V 50/60Hz 1min（异极接点之间4极型） AC1,000V 50/60Hz 1min（不连接接点之间） | ||
| 脉冲电压 | 电源端子之间 3kV，但是DC12V、DC24V、DC48V为1kV， 导电部端子和露出的不带电金属部之间为4.5kV， 但是DC12V、DC24V、DC48V为1.5kV | ||
| 耐噪声 | 噪声模拟器形成方波噪声（脉冲宽度100ns/1μs上升1ns）±1.5kV | ||
| 抗静电力 | 4kV（误动作） 8kV（破坏） | ||
| 振动 | 耐久 | 10～55Hz 单振幅0.75mm 3方向 各1h | |
| 误动作 | 10～55Hz 单振幅0.5mm 3方向 各10min | ||
| 冲击 | 耐久 | 1,000m/s2 6方向 各3次 | |
| 误动作 | 100m/s2 6方向 各3次 | ||
| 寿命 | 机械 | 1,000万次以上（无负载、开关频率1,800次/h） | |
| 电气 | 2极型 50万次以上（AC250V、5A、阻性负载、开关频率1,800次/h）（常温时） 4极型 20万次以上（AC250V、3A、阻性负载、开关频率1,800次/h）（常温时） *2 | ||
| 保护结构 | IP40 | ||
| 重量 | 约50g | ||
* 2. 请确认电气寿命曲线。
产品规格仅供参考，详细信息请于业务员联系。专业销售三菱，，安川**，多摩川，松下，，台达（PLC、变频器、伺服电机、触摸屏、传感器、温控器、编码器等)电控产品可以来信咨询，
同时承接设备改造及PLC程序编程及伺服变频器控制调试。机械手伺服控制器开发销售，，热诚欢迎你来信或者来电咨询
