| 应用范围 | 通信 |
|---|---|
| 产品系列 | 3RH11 |
| 触点负载 | 2 |
| 触点切换电流 | 3 |
| 触点形式 | 2 |
| 额定电流 | 1 |
| 额定电压 | 24 |
| 防护特征 | 55 |
| 线圈电源 | 24 |
| 线圈功率 | 5 |
| 触点切换电压 | 24 |
| 品牌 | 许继 |
| 型号 | JWXC-H310 |
销售电话：13736925020
QQ:1210150667

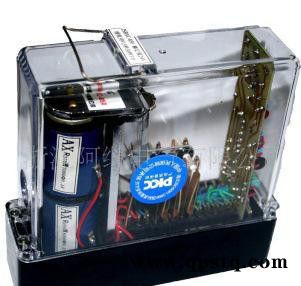

JWXC-H310，JWXC-H340 铁路信号继电器/无极缓动继电器
1 用途
JWXC-H310型无极缓动继电器（以下简称继电器）用于97型25Hz相敏轨道电路，作为JRJC1-70/240型交流二元继电器的复示继电器，增强25Hz相敏轨道电路抗干扰能力。
2 适用环境
继电器的适用环境为:
a） 环境温度：-40℃～+60℃；
b） 相对湿度：不大于90%（温度+25℃）；
c） 气 压：不低于70 kＰa（相当于海拔高度3000m以下）；
d） 振 动: 振频不大于15Hz，振幅不大于0.45mm；
e） 工作位置：水平；
f） 周围无引起**危险的有害气体，并应有良好的防尘措施。
3 机械特性
接点组数：8QH；
鉴别销号码：23、54；
接点间隙：不小于1.3 mm；
托片间隙：不小于0.35 mm；
接点压力：动合接点不小于250 mN；动断接点不小于150 mN；
接点齐度误差：不大于0.20 mm。
4 电气特性（+20℃时）
线圈电阻：310（1±10%）Ω
线圈单圈使用，使用1、4；
额定值：DC 24V；
充磁值：DC 60V；
工作值：不大于DC 15V；
释放值：不小于DC 4V；
缓放时间：DC 24V时0.8±0.1s；
缓吸时间：DC 24V时0.4s±0.1s；
接点电阻：不大于0.05Ω。
5 绝缘耐压
在试验的标准大气条件下，继电器的绝缘电阻应不小于100MΩ。
在气压不低于86kPa条件下（相当于海拔高度1000m以下），继电器的绝缘耐压应能承受交流正弦波50Hz、1000V有效值电压，历时1min应无击穿闪络现象，重复试验时的电压应为原试验电压值的75%。
6 电寿命
继电器接点通以DC 24V 1A 阻性负载；其电寿命为2×106次。
JWXC-H310，JWXC-H340 铁路信号继电器/无极缓动继电器
JWXC-H310铁路信号继电器
JWXC-H1700铁路信号继电器
JZSJC铁路信号继电器
JWJXC-H125/0.44铁路信号继电器
JYJXC-135/220铁路信号继电器
JPXC-1000铁路信号继电器
JWXC-H340铁路信号继电器
JWXC-H310，JWXC-H340 铁路信号继电器/无极缓动继电器
1 用途
JWJXC-H125/0.44型无极加强接点缓放继电器（以下简称继电器）在信号电路中作为三线制或四线道岔启动继电器。
2 适用环境
继电器的适用环境为:
a) 环境温度：-40℃～+60℃；
b) 相对湿度：不大于90%（温度+25℃）；
c) 气 压：不低于70 kＰa(相当于海拔高度3000m以下)；
d) 振 动: 振频不大于15Hz，振幅不大于0.45mm；
e) 工作位置：水平；
f) 周围无引起**危险的有害气体，并应有良好的防尘措施。
3 机械特性
接点组数：2QH、2QJ、2H；
鉴别销号码：15、55；
接点间隙：普通接点不小于1.3 mm；加强接点不小于2.5 mm；
托片间隙：普通接点不小于0.35 mm；加强接点0.1 mm～0.3 mm；
普通接点压力：动合接点不小于150 mN；动断接点不小于150 mN；
加强接点压力：动合接点不小于400 mN；动断接点不小于300 mN；
接点齐度误差：普通接点与普通接点间及普通接点与加强接点间不大于0.2 mm，加强接点与加强接点间不大于0.1 mm。
4 电气特性(+20℃时)
线圈电阻：
线圈单独使用，使用1、23、4；
额定值： ；
充磁值： ；
工作值： ；
释放值： ；
反向工作值： ；
缓放时间： ；
接点电阻：普通接点不大于0.05Ω；加强接点不大于0.1Ω。
5 绝缘耐压
在试验的标准大气条件下，继电器的绝缘电阻应不小于100MΩ。
在气压不低于86kPa条件下（相当于海拔高度1000m以下），继电器的绝缘耐压应能承受交流正弦波50Hz、1000V有效值电压，历时1min应无击穿闪络现象，重复试验时的电压应为原试验电压值的75%。
6 电寿命
继电器普通接点通以DC 24V 1A 阻性负载；加强接点通以DC 220V 5A 阻性负载，其电寿命为2×105次。
