起订:1件
供应:59500件
发货:3天内
| 是否有现货： | 是 | 认证： | CE |
| 材质： | 衬胶 | 适用介质： | 弱酸碱介质 |
| 压力环境： | 常温 | 流动方向： | 双向 |
| 驱动方式： | 气动 | 零部件及配件： | 执行器 |
| 连接方式： | 法兰对夹式 | 工作温度： | 常温 |
| 工作压力： | 中压 | 密封形式： | 强制密封 |
| 密封面材质： | 软密封 | 结构形式： | 中心密封 |
| 口径： | Dn40-dn100 | 公称通径： | Dn40-dn100 |
| 安装尺寸： | GB/hg | 型号： | D641fxp/dfxp |
| 规格： | Dn40-dn100 | 商标： | 硕翔阀门 |
| 包装： | 木箱 | 专利分类： | 衬胶蝶阀 |
| 专利号： | 02 | 1/2---24"： | 1/2---24" |
| 产量： | 10000 |

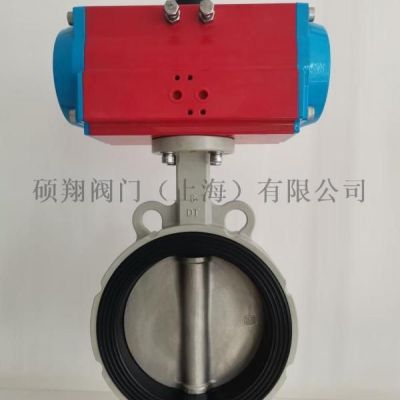

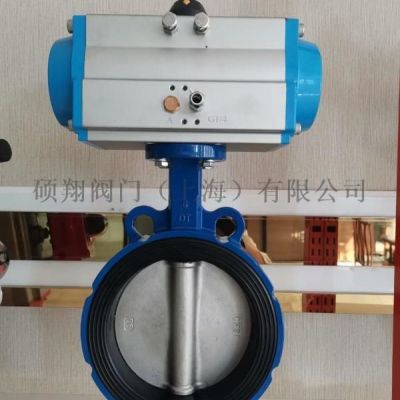

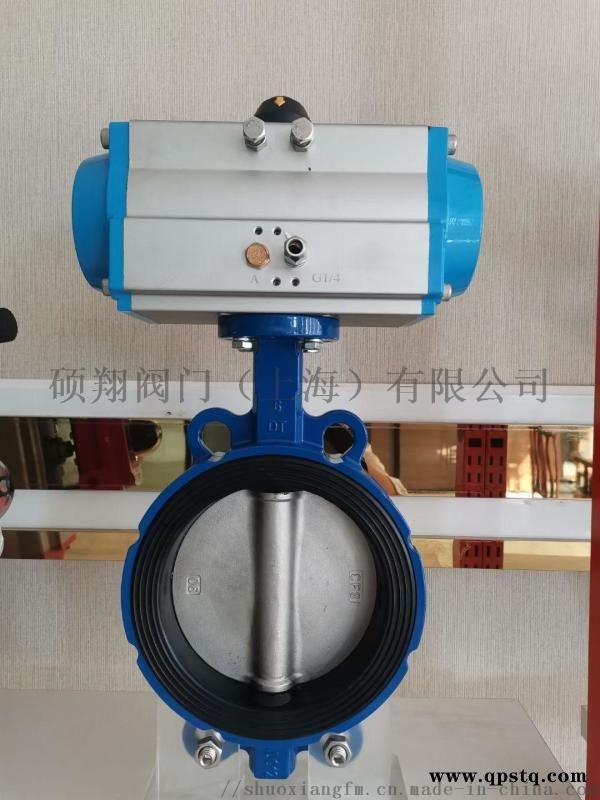

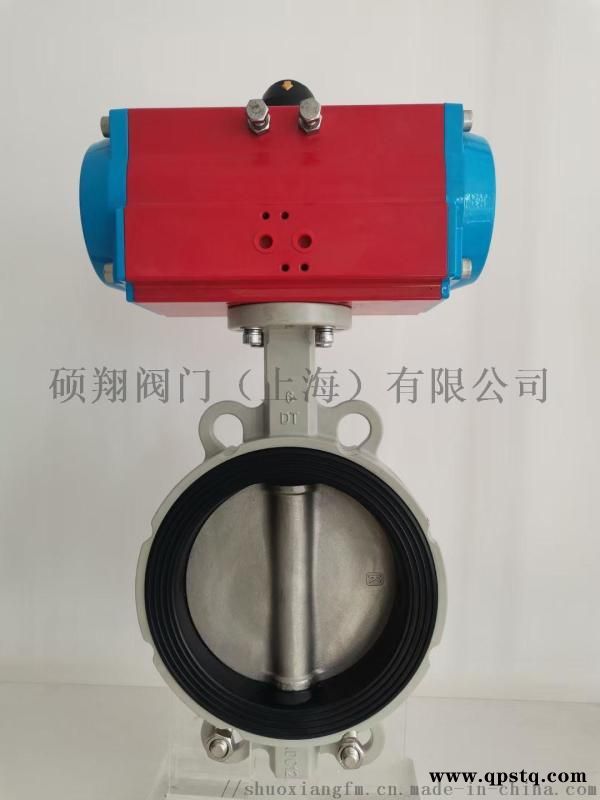

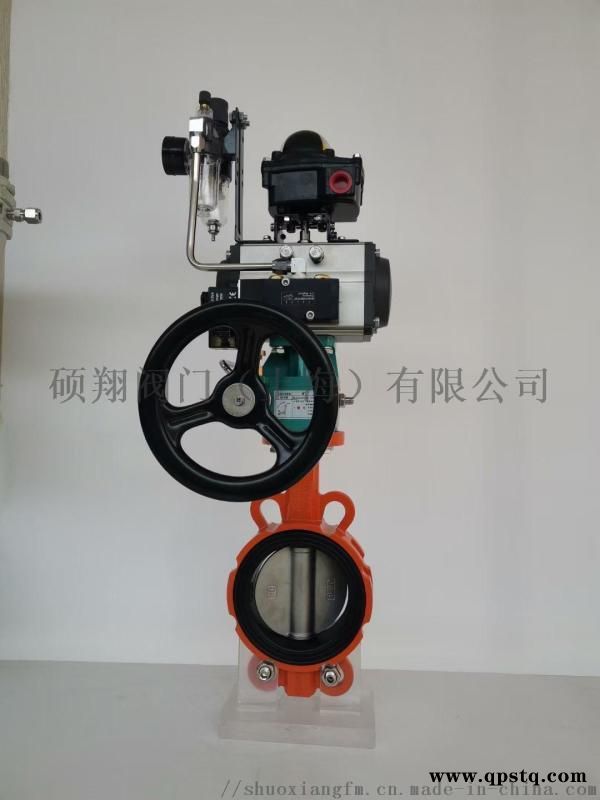

气动衬胶蝶阀厂家直销-硕翔阀门基本介绍 气动衬胶蝶阀是用圆盘式启闭件往复回转90度左右来开启、关闭和调节流体通道的一种 阀门。气动衬胶蝶阀不仅结构简单、体积小、重量轻、材料耗用省，安装尺寸小，而且驱动力矩小，操作简便、迅速，并且还可同时具有良好的流量凋节功能和关闭密封，广泛应用于石油、化工、冶炼、 、制药、水力、电力、环保、污水处理等工况。
气动衬胶蝶阀厂家直销-硕翔阀门性能特点 耐高温、耐低温、耐强腐蚀、耐强冲蚀、耐冲刷
气动衬胶蝶阀厂家直销-硕翔阀门技术参数 阀 体：铸铁、球墨铸铁、碳钢、不锈钢
阀 杆：碳钢镀镍磷、不锈钢
阀座密封圈：天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、 橡胶FKM
蜗轮装置:组合件
主要性能规范
| 适用温度 | 适用介质 |
| 天然胶≤ 85℃ | 石膏浆液、石灰石浆液、 回收水、工艺水、废水 |
| 三元乙丙胶≤100℃ |
主要零件材料
| 名称 | 材料 |
| 阀体 | 灰铸铁、球墨铸铁、碳钢 |
| 蝶板 | 碳钢包覆橡胶、 碳钢包覆 塑料、不锈钢 双相不锈钢板 1.4529、C276 |
| 阀座 | 天然橡胶、三元乙丙胶 |
| 阀杆 | 不锈钢、 2Cr13、304 |
| 气动装置 |
主要外形尺寸和连接尺寸 (mm)
| 公称通径(DN) | L | D | D1 | Z-Ф | A | B | H | H1 | 重量(kg) |
| 40 | 33 | 150 | 110 | 4-18 | 127 | 60 | 214 | 60 | 6 |
| 50 | 43 | 165 | 125 | 4-18 | 127 | 60 | 234 | 64 | 7 |
| 65 | 46 | 185 | 145 | 4-18 | 133 | 70 | 273 | 80 | 10 |
| 80 | 46 | 200 | 160 | 8-18 | 133 | 83 | 293 | 90 | 11 |
| 100 | 52 | 220 | 180 | 8-18 | 203 | 100 | 327 | 102 | 16 |
| 125 | 56 | 250 | 210 | 8-18 | 222 | 120 | 376 | 112 | 22 |
| 150 | 56 | 285 | 240 | 8-22 | 294 | 120 | 386 | 132 | 24 |
| 200 | 60 | 340 | 295 | 8-22 | 337 | 172 | 483 | 160 | 45 |
| 250 | 68 | 395 | 350 | 12-22 | 380 | 172 | 510 | 206 | 57 |
| 300 | 78 | 445 | 400 | 12-22 | 420 | 224 | 612 | 232 | 90 |
| 350 | 78 | 505 | 460 | 16-22 | 450 | 224 | 643 | 263 | 103 |
| 400 | 102 | 565 | 515 | 16-26 | 603 | 272 | 732 | 295 | 177 |
| 450 | 114 | 615 | 565 | 20-26 | 603 | 272 | 754 | 327 | 193 |
| 500 | 127 | 670 | 620 | 20-26 | 683 | 272 | 812 | 358 | 343 |
| 600 | 154 | 780 | 725 | 20-30 | 683 | 360 | 952 | 474 | 380 |
| 采用标准 | 设计制造： GB12238结构长度：GB12221(20系列)法兰：GB/T17241.6PN1.0MPa | ||||||||
密封圈材料代号 适用温度 适用介质
NR ≤85℃ 水、空气、酸碱类
CR ≤85℃ 水、煤气、酸碱类
NBR ≤100℃ 水、油品
EPDM ≤120℃ 水、蒸气、一般酸碱类
FKM ≤150℃ 水、蒸气、 碱类
气动衬胶蝶阀厂家直销-硕翔阀门采购须知 气动全衬胶蝶阀的蝶 板：铸铁、球墨铸铁、碳钢、不锈钢、 碳 钢 完全包覆橡胶或 塑料。
