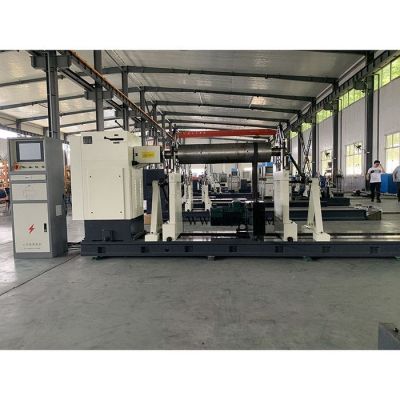

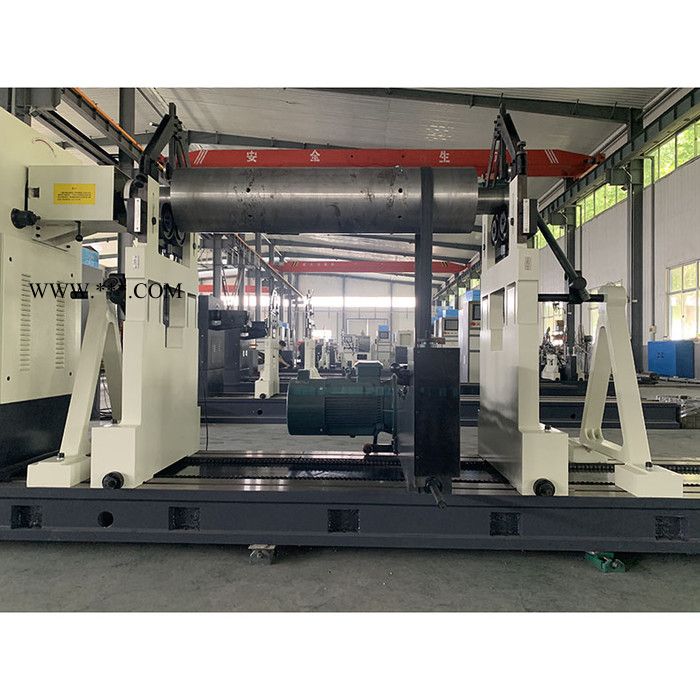

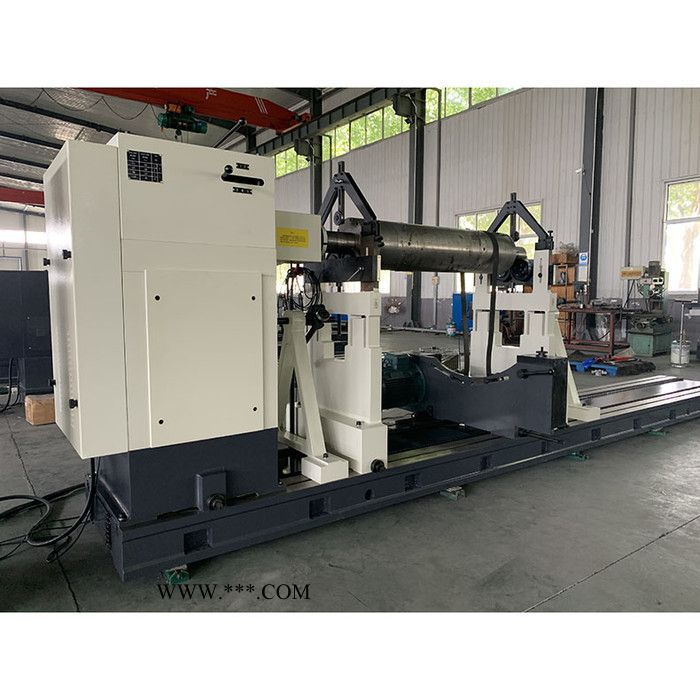

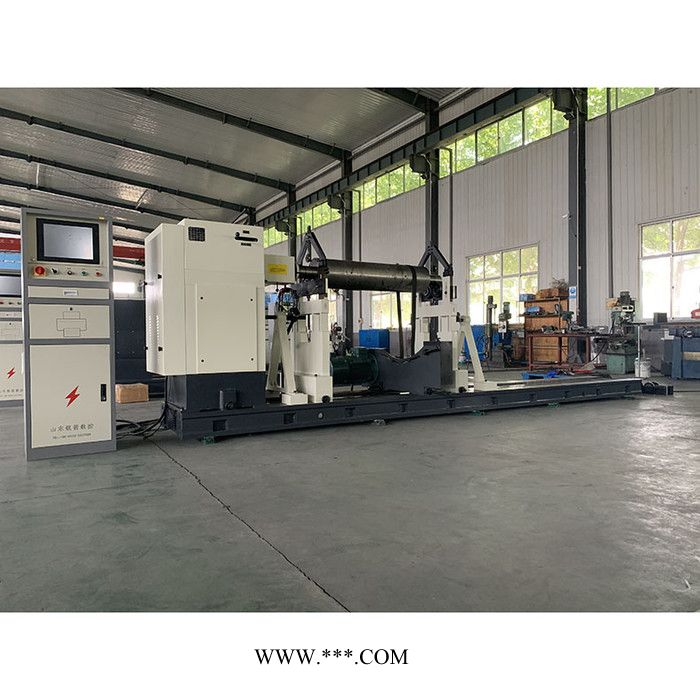

一、产品特点：

通用硬支承动平衡机严格按照G B/T 4 2 0 1- 2006组织生产，采用滚轮支承，万向节驱动，屏显式结构，工业控

制计算机进行数据处理，15寸液晶触摸屏显示：不平衡量和相位角及实时转速，广泛应用在造纸机械、纺织机械、

农业机械、电动机、鼓风机等行业；可在单面，双面及多个校正面上进行平衡，适合大型轴类、盘类、和重心外

伸转子。我公司2000年自主研发YYW-1及RYW-1嵌入式操作系统，率先实现工控机屏显测量系统，2006年升级研

发基于Windows操作平台UBM-221型及UBM-201动平衡机专用软件，于2008年成功投入生产，测量速度进一步提

高，得到用户广泛认可，UBM-221型及UBM-201 Windows动平衡机专用测量软件，操作简单，使用方便，具有效

率高，精度准确，显示直观，质量可靠，维修方便的特点。可实现实时参数输入，预览，试验、结果存储、打印、

操作全部菜单结构，人机对话，自动提示。

二、主要技术指标：

驱动方式：

万向节驱动，15kw电机及临工四档变速齿轮箱

测量系统：

自主研发的UBM-201及UBM-221型动平衡机专用测量软件

HBW-K5型动平衡机技术指标：

1）万向节传动的工件质量范围（KG）：             300-5000kg

2）万向节传动的工件**大回转直径（mm）：           φ2400

3）两支撑间距离（mm）：                           340-3100

4）万向节端面至右摆架中心**大距离（mm）：          3100

5）万向节支承处轴径（mm）：               φ20-150mm（标准支承滚轮架）

6）**小可达剩余不平衡量（gmm/kg）：                 ≤1

7）平衡减少率（％）：                               ≥90

8）万向节平衡转速（r/min）：                      250/435/708/1164档内无级变速

9）电机功率（KW）：                             15kw

10）传动方式：                                   万向联轴节

11）工作环境：                             温度-5℃…45℃；湿度0-85％

三、设备配置：

1、设备床身尺寸为： 4300mm壹节床身，床身上有两条用于摆架移动和固定摆架的T型槽；

2、在床身上安装标准支承摆架2套

摆架采用QT450铸铁件，整体式结构，滚轮为悬臂支承，带可锁定和可调节装置的压板安全架，

弹性梁后面装有压电传感器总成，用于检测摆架的振动

3、万向节驱动部分：

床头箱1件；

15kw电机及临工四档变速齿轮箱；

带刻度盘的万向联轴节1套。

专用万向节1套，带安全防护罩；

基准信号传感器1套；

4、强电部分包括：控制柜前面的操作控制面板上装有的电源开关，启动停止旋钮，和安装在立式工业机柜内部的强电

     控制电路板，空气开关，以上所有低压电器元件均采用国内**产品。采用深圳英威腾变频器进行无级调速。

5、测量系统包括：

32位工业计算机15吋平板液晶触摸显示器1台；

联想抗干扰键盘1件、鼠标1件；

电控柜

产品地脚螺栓和调整楔铁及随机工具一套

平衡机软件和技术手册一套

山东银箭数控设备有限公司于平衡机制造行业已有20多年历史。公司拥有30多位技能娴熟、

经验丰富的车间生产工人，月销售额近200万元人民币。公司制造技术经过20余年积累、

发展愈发成熟，银箭平衡机受到广大新老客户的支持，业务蒸蒸日上。

公司产品主要有万向节平衡机、圈带平衡机、立式平衡机、卧式平衡机、传动轴平衡机、

全自动平衡机、贯流风叶平衡机、自动定位平衡机、软支承平衡机等多种平衡机型号。

广泛应用于风机、电机、叶轮、汽车、空调、航空航天等各大领域中。
