用途

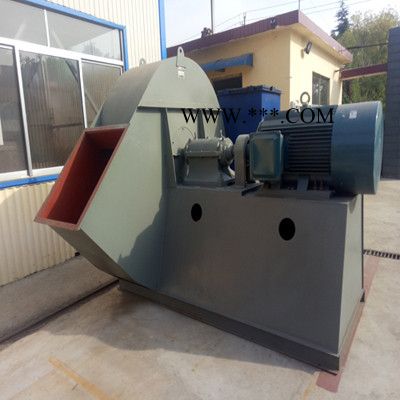

9-16高压离心通风机适用于中小型化肥厂生产工艺配备设备、化铁炉、燃烧炉、正压燃油锅炉的强制通风，亦可广泛用于输送物料、空气及无腐蚀性、不自燃、不易爆、不含粘性物质之气体。介质温度一般不超过80℃，介质中尘土及硬质颗粒物含量不大于150mg/m3。

型式

本风机为单吸入式，有17个机号。通常制成右旋和左旋两种型式，从电机一端正视，叶轮顺时针旋转者称右旋风机，以“右”表示，逆时针旋转者称左旋风机，以“左”表示。

风机的出口位置以机壳的出口角度表示。“左”、“右”可制成0°、45°、90°、135°、180°、225°共六种角度。

风机的传动方式分为A式、D式和F式三种。

当上述机号、旋向、出风角度和传动方式不能满足您的需要时，我们有能力为您点菜设计，直至您满意为止。

结构

№4.6～7.2主要由叶轮、机壳、进风口、支架等组成；№8.1～28.4主要由叶轮、机壳、进风口、传动组等组成。

叶轮—9-16型风机叶片为12片，属前弯型。叶轮成型后经静、动平衡校正和超速运转实验，故运转平稳可靠。

机壳?—用普通钢板焊接成蜗壳形整体。

进风口—做成收敛式流线型整体结构，用螺栓固定于前盖板上。

传动组—由主轴、轴承箱、联轴器等组成。主轴由钢制成，轴承箱整体结构，采用滚动轴承，用轴承润滑脂润滑。
