| 产地 | 山东 |
|---|---|
| 类型 | 汽车安全气囊实训台 |
| 认证 | CCC |
| 执行质量标准 | 国标 |
| 品牌 | 安智 |
| 型号 | 安全气囊实训台 |
| 加工定制 | 否 |

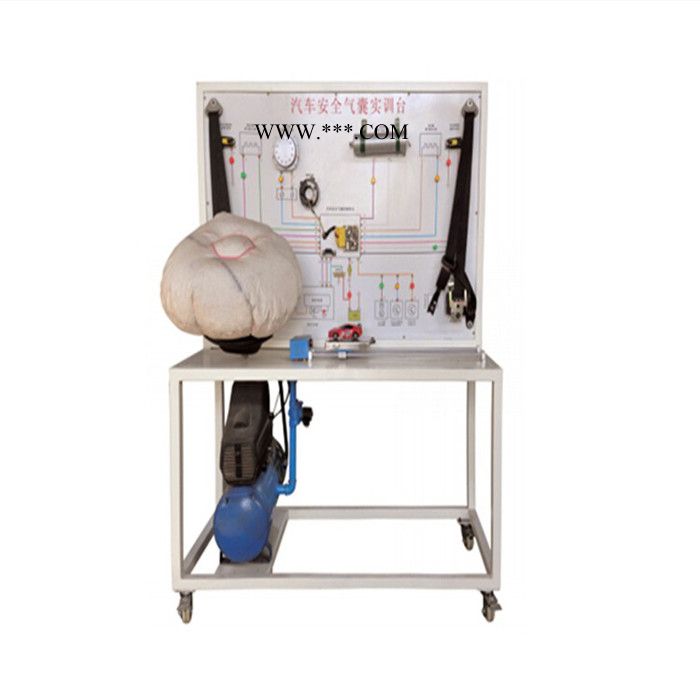

安全气囊实训台
一、产品介绍
该设备采用汽车安全气囊系统实物为基础，充分展示汽车安全气囊系统的组成结构和工作过程。适用于对汽车安全气囊系统理论和维修实训的教学需要。
二、功能特点
1. 真实可运行的汽车安全气囊系统，充分展示汽车安全气囊系统的组成结构。
2. 操纵碰撞小车，模拟汽车碰撞过程，左右模拟安全气囊迅速充气膨胀，真实演示汽车安全气囊系统的工作过程。
3. 示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图，表面喷涂光油；学员可直观对照电路图和实物，认识和分析汽车安全气囊系统的工作原理。
4. 示教板面板上安装有检测端子，可直接在面板上检测汽车安全气囊系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
5. 示教板面板上安装有诊断座，可连接专用或通用型汽车jie ma qi，对安全气囊控制单元进行读取故障码、清除故障码等自诊断功能。
6. 示教板面板部分采用1.5mm厚模具成型铝合金框架结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
7. 示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
8 .配备智能化故障设置和考核系统。
三、技术参数
1. 外形尺寸：1600×800×1700mm(长×宽×高)
2. 外接电源：交流220V±10% 50Hz
3. 工作电压：直流12V
4. 工作温度：-40℃～+50℃
四、基本配置(每台)
| 序号 | 名 称 | 规格型号 | 单位 | 数量 |
| 1 | 检测控制面板 | 装有各种检测端子，彩色电路图和工作原理示意图 | 套 | 1 |
| 2 | 安全气囊ECU | 大众捷达1.6L | 套 | 1 |
| 3 | 点火开关 |
| 个 | 1 |
| 4 | 诊断座 | OBDⅡ | 个 | 1 |
| 5 | 驾驶侧安全气囊模拟袋 |
| 套 | 1 |
| 6 | 乘客侧安全气囊模拟袋 |
| 套 | 1 |
| 7 | 碰撞小车 |
| 套 | 1 |
| 8 | 碰撞导轨 |
| 套 | 1 |
| 9 | 空气管路 |
| 套 | 1 |
| 10 | 储气罐 | 容积/工作压力：(m3/min/Mpa) | 个 | 1 |
| 11 | 气压表 | 0～1.6MPa | 个 | 1 |
| 12 | 安全阀 |
| 个 | 1 |
| 13 | 排气阀 |
| 个 | 1 |
| 14 | 排污阀 |
| 个 | 1 |
| 15 | 智能化故障设置和考核系统 |
| 套 | 1 |
| 16 | 移动台架(带自锁脚轮) | 1600×800×1700mm(长×宽×高) | 台 | 1 |
