一、产品简介

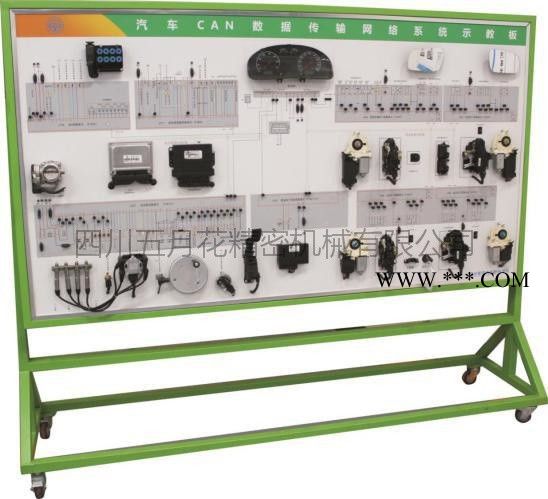

该设备采用大众帕萨特CAN数据传输网络系统实物为基础，充分展示CAN数据传输网络系统的组成结构和工作过程。适用于各类院校和培训机构对车载网络系统理论和维修实训的教学需要。

二、功能特点

1. CAN数据传输网络系统真实可运行，操纵各种数据传输信号的电路元件，如档位开关、节气门信号、转速信号、水温信号、防盗信号、电动窗开关信号、门锁信号等，真实演示CAN数据传输网络系统的工作过程。

2.示教板面板打印有**褪色的彩色电路图，学员可直观对照电路图和实物，认识和分析车载网络系统的工作原理。

3.示教板面板上安装有检测端子，可直接在面板上检测CAN数据传输网络系统各电路元件的电信号，如电阻、电压、电流、频率信号等。

4.示教板面板上安装有诊断座，可连接专用或通用型**，对车载网络相连接的发动机系统、自动变速器系统、仪表系统、ABS系统、舒适系统的控制单元进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析、钥匙匹配等自诊断功能。

5.示教板底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置。

6.示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。

7.配备无线智能化故障设置和考核系统，详见故障设置说明

8.可根据教学需求，定制其他车型的数据传输网络系统示教板。

三、技术参数

外形尺寸：2360×700×1800mm(长×宽×高)

外接电源：交流220V±10% 50Hz

工作电压：直流12V

工作温度：-40℃～+50℃

四、结构组成

检测控制面、组合仪表、点火开关(带识读线圈)、诊断座、发动机控制单元、自动变速器控制单元、自动变速器多功能开关、ABS控制单元、舒适系统控制单元、无分电器点火线圈、火花塞、代替喷油嘴的发光二极管、司机侧车门控制单元及门锁总成、副司机侧车门控制单元及门锁总成、左后车门控制单元及门锁总成、右后车门控制单元及门锁总成、主电动窗开关、右前电动窗开关、左后电动窗开关、右后电动窗开关、节气门体、水温传感器、保险丝盒、无线智能故障设置和考核系统、移动台架(带自锁脚轮)
