中等批量客车或商用车曲轴的**终平衡,适用于多种不同类型产品的曲轴生产.

机器概念

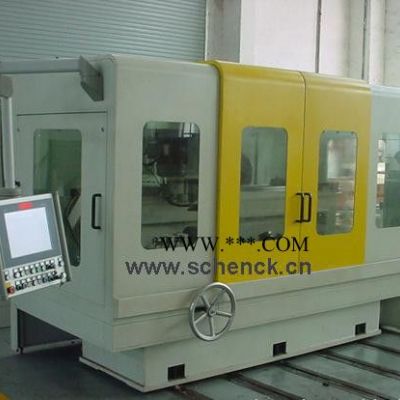

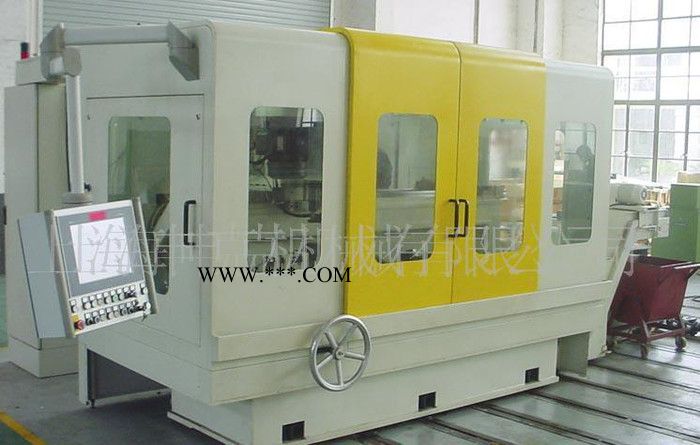

单工位曲轴自动平衡机,测量和校正在同一工位上完成.手动上、下料.

柔性

机器具有高柔性的特点,换型生产时只有少量的工件接触件需要更换,方便快速.

可靠性

模块化设计,选用**零部件,可靠性好.

平衡测量

HS框架式支撑摆架,配有高精度防水传感器.

测量单元CAB850

基于工业PC机,配有液晶触摸屏的微机测量单元CAB850,高效集成了测量,控制,人机对话等到功能.

校正方法

通过在曲轴平衡块上钻孔去重校正不平衡量,垂直布置的钻削单元采用高速钢镀钛钻头,优化极座标方式校正,钻削快速,准确,保证加工节拍.钻削校正系统由支架,带伺服的轴向移动装置 、径向进给装置和钻削动力头等组成.

工件装夹方式

轴向可调的轴瓦支撑系统,特殊设计的拨叉装置通过曲轴连杆颈带动曲轴旋转,自动测量、分度、定位.该装置上下料方便,减少驱动部分造成的平衡测量误差,同时可以平衡非对称曲轴.

机器防护

机床全封闭,带安全门锁.安全和环保等级符合欧洲标准.

润滑和冷却

注:

1) 包括电控柜,排屑装置和选配的冷却液处理系统.具体数据依机器而定.
