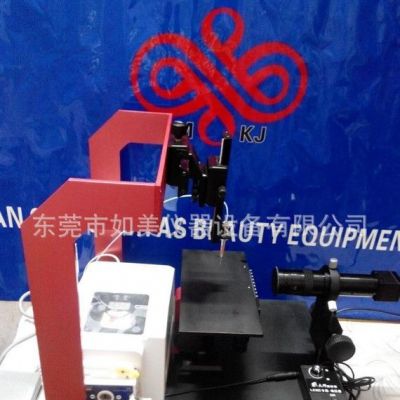

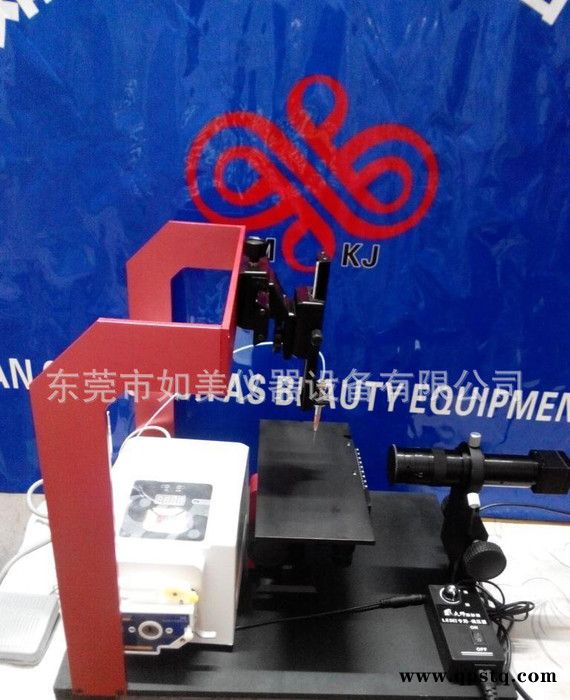

水滴角测试仪器结构介绍

该仪器零部件采用先进的高科技工艺制造。经过**的积木式组合，形成一台具有各项功能的接触角测定仪。可以完成工作台上下移动、工作台左右移动、工作台前后移动。实现手动进样器的微量进样及上下、左右精密移动。仪器配有一个高精度定倍显微镜。同时仪器设计了一个工作台伸缩杆结构，可以适应不同用户材料厚度加大的场合。仪器框架可以根据式样的大小适量调节，扩大了仪器的使用范围。该仪器设计合理、美观大方、操作简单、灵活可靠。适用于各种场合测定接触角的用户。

四、    软件介绍及接触角的测量

HARKE-DWA滴水角测定仪软件采用windows操作界面结构设计。美观新颖、操作简单大方。做到使用者一目了然，主要功能键全部安放在界面上方的工具栏内。操作者选取十分方便。不常用的功能放在工具栏内的处理栏的子菜单中，操作者可以根据实验要求提取使用。

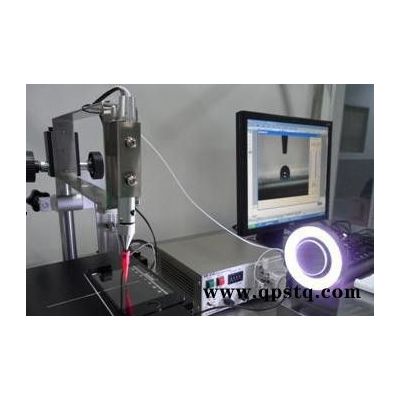

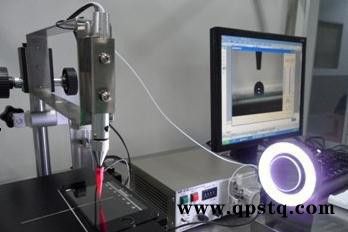

开始试验前先将计算机及显示器的电源接好。将仪器主机光源盒后面的直流12V电源插好。打开计算机，双击计算机屏幕上的接触角软件图标，接触角软件打开，出现如下界面。

1)   软件界面

 2)   在配置栏的试验设置子菜单试验参数设置选项中。填入试验温度（带有温度控制单元附件的），试样名称，及时间长度和采样间隔等。然后点击确定。

       3)   如需试验过程全程录像，点击试验过程中自动录像，方格中显示对勾，点击确定。

      4)   软件工具条内容。

依次排列内容为：

文件打开、文件保存、开始试验、停止试验、启停视频、录像、暂停、抓拍、切线法、圆环法、基线法、横标定、竖标定、图像放大、图像缩小、全屏显示、图像镜像。

1、自动测量步骤

1. 文件打开工具与windows基本相同，但是由于本软件存取的录像图像和抓拍图像的格式不一样，需要点击文件菜单，按需要打开。

2. 同样文件保存也需要按格式保存。例如抓拍的图像需要打开图像文件，然后选取保存图像。

3. 如果在配置栏中选择了录像后，试验时接下液滴点击开始试验，试验将自动采集图像。

4. 如需停止点击停止键，试验停止

5. 打开软件后**步先点击视频开关键，打开视频，找到针头、工作台平面。如果要测量录像中的图像或者已保存的图像，必须停止视频。

6. 录像功能是操作者想要录制全程试验，点击录像功能键后录像开始。

7. 暂停键的功能是停止录像或者暂停录像。

8. 瞬间截图图标的操作是，用户可以随机抓取任一帧试验过程中的图像，同时被抓取的图像自动进入测量屏内，即可用测量工具进行测量。

9. 测量工具中的切线法。将抓拍的图像在测量屏内进行测量。见图，选择切线法，在液滴的一端左键点击一下松开，拉向另一端点点击一下，沿液体外轮廓做液体的切线，数值自动显示在图像的左上角上。点击右键将结果可以保存在图片上。
