如美水滴角测试仪接触角测定仪软测试介绍：

一、软件功能介绍及测试方法

如美水滴角测试仪软件采用windows操作界面结构设计。美观新颖、操作简单大方。做到使用者一目了然，主要功能键全部安放在界面上方的工具栏内。操作者选取十分方便。不常用的功能放在工具栏内的处理栏的子菜单中，操作者可以根据实验要求提取使用。

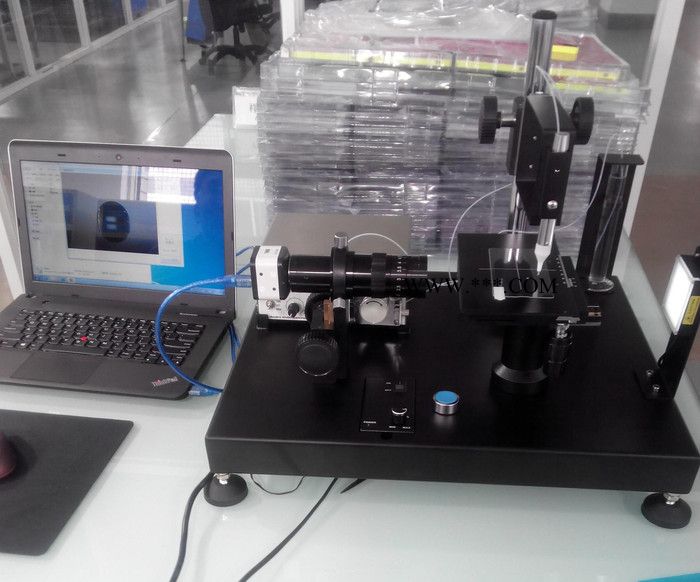

开始试验前先将计算机及显示器的电源接好。将仪器主机光源盒后面的直流12V电源插好。打开计算机，双击计算机屏幕上的接触角软件图标，接触角软件打开，出现如下界面。

1) 软件界面

    2）依次排列内容为：

新建选项、打开图片、保存、开始试验、停止试验、打开摄像机、录像、停止录像、截图、自动拟合法、自动拟合实验图法、水平拟合法、 斜面拟合法、图像放大、图像缩小。

1.文件打开工具与windows基本相同，但是由于本软件存取的录像图像和抓拍图像的格式不一样，需要点击文件菜单，按需要打开。

2.同样文件保存也需要按格式保存。例如抓拍的图像需要打开图像文件，然后选取保存图像。

3.如果在配置栏中选择了录像后，试验时接下液滴点击开始试验，试验将自动采集图像。

4.如需停止点击停止键，试验停止

5.打开软件后**步先点击视频开关键，打开视频，找到针头、工作台平面。如果要测量录像中的图像或者已保存的图像，必须停止视频。

6.录像功能是操作者想要录制全程试验，点击录像功能键后录像开始。

7.暂停键的功能是停止录像或者暂停录像。

8.瞬间截图图标的操作是，用户可以随机抓取任一帧试验过程中的图像，同时被抓取的图像自动进入测量屏内，即可用测量工具进行测量。

9.测量工具中的切线法。将抓拍的图像在测量屏内进行测量。见图，选择切线法，在液滴的一端左键点击一下松开，拉向另一端点点击一下，沿液体外轮廓做液体的切线，数值自动显示在图像的左上角上。点击右键将结果可以保存在图片上。

10.     测量工具中的自动拟合法是测量接触角的一种方法，也是我们产品主打的一种方法，此精度非常准确。但仅针对水平面测试。操作如下，首先拟合样品水平面，再液滴在样品上，点击键盘上Enter键或者点击软件图标，计算结果将会自动出现在图片左上角，点击右键将结果保存在图片上。然后可以点击空格键或者软件摄像头进行第二次样品测试。

11.     水平拟合法测定接触角。打开保存的接触角图像照片，点击方法图标，显示一条水平线，将其移动到液体的底面。在液体轮廓上点击两点，包括液体外线，点击一下。接触角值自动显示。点击右键保存测量值即可。

  12.   斜面拟合法测定接触角，打开保存的接触角图像照片，点击方法图标，在图像的左端点击一下， 然后再在轮廓上任意一点点击一下**再在图像的另一端点击一下，接触角会自动的测量出来。

      13.  宽高测量

将被测液体图像截图，在测量窗口上进行测量，选取宽高法，在图像的左端点击一下，拖动鼠标使拖动的直线与图像高度和另一端端点重合，接触角值将自动显示出来。

二、实验操作

1. 软件界面上方工具栏中的开启视频图标，界面窗口内可以看到恍惚的自然图像，用手在镜头前左右移动可以从计算机软件窗口中看到移动的情况。这样做为的是能够及时发现针头。

2. 通过针头位置调整机构，调整针头左右、上下位置。初次使用接触角测定仪对焦比较繁琐，首先向下移动滴液针头，停在镜头水平线以下的位置，然后左右调整针头，当软件图像显示窗口出现针头虚影时停止。

3. 调整调焦手轮，直到图像清晰。锁紧。再将针头向上移动到合适位置。

4. 将注射器吸入液体，安装在进样装置内，旋转测微头，直到针头流出液体。

5. 将被测固体试样放置在工作台平面上。

6. 点击配置栏，在试验设置对话框中选择试验方式。例如手动试验或自动试验。（本机不具有自动试验功能）

7. 调节CCD升降手轮，上升移动工作台至界面上红色水平线的下方（1mm左右）

8. 以手动进样试验为例，调节针头位置，漏出大约10mm左右时停止。

9. 旋转注液手轮，液体将流出悬挂在针头上。

10.     旋转滴液下降手轮，直至让固体试样接触液滴，然后迅速下降至红色水平线上（液滴两角和蓝色水平线重合），点击软件界面上方工具栏中的截图图标，拍摄下此张图片准备进行接触角测量。

11.     点击处理栏中自动圆环法，接触角值将自动显示在图片上。
