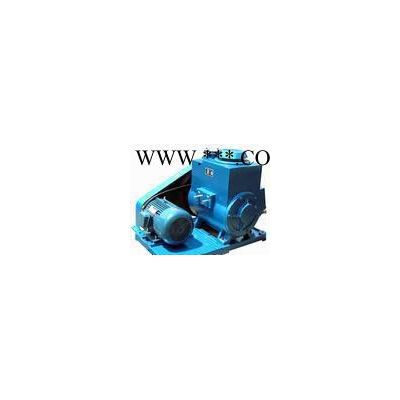

工作原理   旋片泵主要由泵体、转子、旋片、端盖、弹簧等组成。在旋片泵的腔内偏心地安装一个转子，转子外圆与泵腔内表面相切（二者有很小的间隙），转子槽内装有带弹簧的二个旋片，将定子分隔成两个工作腔（高、低级工作腔），旋转时，靠离心力和弹簧的张力使旋片顶端与泵腔的内壁保持接触，转子旋转带动旋片沿泵腔内壁滑动，使得**工作腔容积周期性扩大而吸气，低级工作腔容积周期性缩小而压缩气体，借助气体和油的压力推开排气阀排气，从而获得真空。当吸入压力较高时（例如从大气压开始吸气），气体在**腔被压缩，压力急增，则被压缩的气体的一部分直接从辅助排气阀排出，另一部分气体经压缩后通过中壁内的级间通道进入低级腔，再次压缩后从低级排气阀排出，此时高低级腔同时排气；当吸入压强较低时（例如泵工作一段时间之后），气体由吸气口进入**腔，气体在**腔内压缩所产生的压力不足以推开辅助排气阀而直接通过级间通道进入低级工作腔，再次压缩后从低级排气阀排出。

使用范围
可以广泛用于冰箱、空调机、灯泡、日光灯、瓶胆生产和电子、冶金、医药、化工、滤油机、印刷机械、包装机等工业中真空冶炼、真空焊接、真空浸渍、真空镀膜、真空热处理、真空干燥、真空包装等工艺过程中。 可作为扩散泵、罗茨泵、分子泵等的前级泵，供电子仪器、医疗仪器等配套和实验研究应用。

2X-8、15
