| 介质温度 | 100（℃） |
|---|---|
| 工作压差 | 100 |
| 材质 | 碳钢 |
| 产品别名 | Q641F氧气活塞切断阀 |
| 适用范围 | 天然气，管道，石油 |
| 连接形式 | 法兰 |
| 类型(通道位置) | 三通式 |
| 流动方向 | 单向 |
| 驱动方式 | 气动 |
| 用途 | 调节 |
| 适用介质 | 氧气 |
| 压力环境 | 高压 |
| 规格 | 350 |
| 品牌 | 闽嘉阀门 |
| 型号 | Q641F氧气活塞切断阀 |

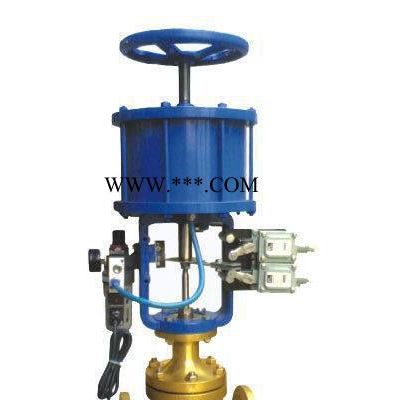

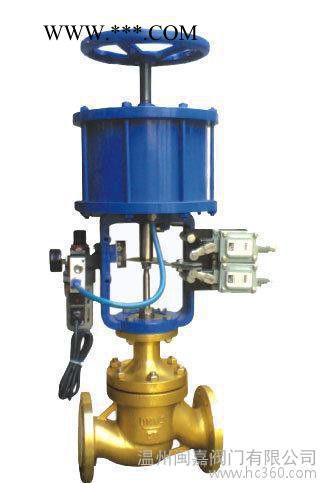

ZSPQ气动活塞切断阀由切断机构与气动活塞执行机构组成。切断机构采用直通单座形成，DN20阀芯为单导向，DN25～200阀芯为双导向，具有结构简单、操作方便、使用可靠、快速开闭等特点。主要应用于无杂质、无颗粒的液体、气体介质，要求快速严密关闭，快速放空的自动控制系统中。产品符合GB/T4213-92。
主要零件材料
零件名称 | 材料 |
阀体、阀盖 | ZG270-500、ZG1Cr18Ni9Ti |
阀杆、阀芯 | 1Cr18Ni9 |
密封填料 | V型聚四氟乙烯 |
密封垫 | 1Cr18Ni9夹石棉板 |
蜗杆 | 45 |
O型密封圈 | 耐油橡胶 |
压缩弹簧 | 60Si2Mn |
支架 | HT270 |
蜗轮箱、蜗轮、气缸、轴承盖、活塞 | HT200 |
推杆 | 2Cr13 |
活塞执行机构主要技术参数
型号 | ZSD-D | ZSD-3 | ZSD-5 | ZSD-7 |
活塞直径 mm | 150 | 200 | 300 | 400 |
有效面积 cm2 | 175 | 305 | 700 | 1245 |
行程 mm | 16 | 25 | 40 | 60 |
进气孔螺纹 | M16×1.5 | M20×1.5 | M24×2 | |
**大输出力 N | 7200 | 12800 | 29300 | 5200 |
可配附件 | 空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等 | |||
操作气源压力 KPa | 500 | |||
气动切断阀性能指标
公称通径 mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
泄漏量 | 软密封 | 0 | ||||||||||
硬密封 | 1 | 3 | 5 | 7 | 9 | |||||||
切断时间 S | 1～2 | 2～4 | ||||||||||
| +10 | |||||||||||
注：泄漏量试验介质为水
允许压差 MPa
公称通径 mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
允许压差 | 气开 | 4.0 | 4.0 | 4.0 | 2.8 | 3.5 | 2.4 | |||||
气关 | 4.0 | 2.5 | 1.7 | 1.0 | 1.1 | 0.8 | 0.6 | |||||
外形尺寸mm
常温型气动活塞切断阀外形尺寸
| 中温型气动活塞切断阀外形尺寸
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
许用介质压力和工作温度的关系
阀体材质 | 公称压力为4.0MPa介质工作温度℃ | |||||||||||
200 | 250 | 300 | 350 | ＜400 | ＜425 | ＜450 | ＜475 | ＜500 | ＜510 | ＜525 | ＜550 | |
**大工作压力MPa | ||||||||||||
ZG270-500 | 4.0 | 3.7 | 3.3 | 3.0 | 2.8 | 2.3 | 1.8 |
|
|
|
|
|
|
|
| 4.0 | 3.6 | 3.4 | 3.2 | 2.8 | 2.2 | 2.0 | 1.7 | 1.4 | |
