| 额定工作压力 | 16 |
|---|---|
| 最高转速 | 245 |
| 燃料箱容积 | 50 |
| 速比 | 1：30 |
| 最大出力 | 12000 |
| 重量 | 198 |
| 额定功率 | 7.5 |
| 额定输出扭矩 | 12000 |
| 总重量 | 200 |
| 额定转速 | 200 |
结构特点：

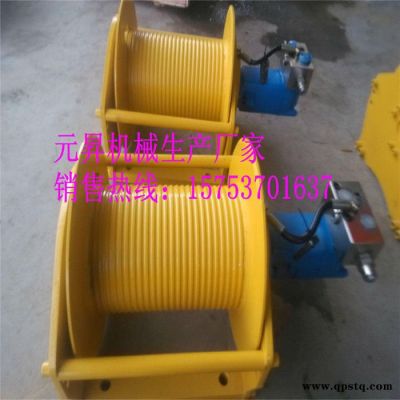

YS系列液压绞车由摆线马达、行星齿轮减速器、制动器等组成。采用螺纹连接钢结构机架，配置梭阀，平衡阀等安全控制系统，其构紧凑、占用空间小，它适用于船舶、码头和汽车等各种起重和牵引设备中。
钢丝绳层数 | n | 1 | 2 | 3 | 4 | 提升压力 | 16 Mpa | |||||
拉力 | Kgf | 4000 | 3643 | 3345 | 3092 | 最大泵流量 | 120 L/min | |||||
绳速（流量80L/min） | m/min | 24 | 30 | 32 | 35 | 马达排量 | 390 cc/r | |||||
绳容量 | m | 21 | 41 | 65 | 90 | 传动比 | 1:7 | |||||
A油口为提升油口 | M33×2 | 控制油口P | M10×1 | 建议钢丝绳直径 | 14 mm | |||||||
B油口为下降油口 | 润滑油口D | M10×1 | 重量（约） | 200 kg | ||||||||
注意事项：
-卷筒顺时针方向旋转为提升（可按用户要求）。为了安全起见，卷筒上至少保持缠有5～6圈钢丝绳。
-绞车制动为多片盘式制动器，静态制动扭矩1450N.m ，最大回油背压应小于5bar 。
-绞车采用行星齿轮减速器，运转平稳，结构紧凑合理，内部润滑用油脂润滑 。
-请使用8.8级以上的螺栓（M16以上）固定绞车。（提醒：目前设备不能用来载人） 。
