材料	导电塑料
防护等级	IP40
分辨率	39
类型	数字压力变送器
灵敏度	58
漂移	56
线性度	65
制作工艺	集成
重复性	48
材料物理性质	导体
材料晶体结构	非晶
迟滞	45
品牌	润煤
型号	GSG1000

材料:混合物	种类:速度
加工定制:是	防护等级:12
材料物理性质:半导体	材料晶体结构:多晶
线性度:1（%F.S.）	迟滞:11（%F.S.）
重复性:11（%F.S.）	漂移:1
分辨率:1	输出信号:数字型
灵敏度:11	制作工艺:集成

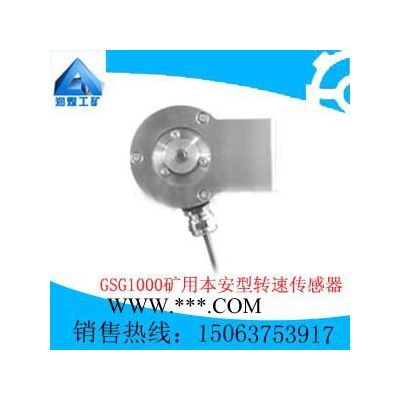

GSG1000矿用本安型转速传感器

组成结构及工作原理

转速传感器采用增量式轴编码器，主要由外壳、轴、光电晶体管、LED和安装附件等组成。它通过内部的机械装置将旋转角度信号转换成与之成比例的光脉冲信号，然后将光脉冲信号转换为相应的电脉冲信号。随着轴的旋转，黑白图形写入的盘旋转，相应地，发光二极管LED的光透过或遮断A相和B相的缝隙，形成与旋转速度成比例的光脉冲信号，该光脉冲信号经光电晶体管接收，控制光电晶体管的导通或截止，从而以集电极开路方式输出电压信号，再经波形整形成为矩形波列的电脉冲信号。

技术特性

本安输入电压：DC24V； 本安工作电流：45mA； **高响应频率：100kHz； 输出相位差：A相、B相相位差90±45°； 起动扭矩：**大1mN·m； 转动惯量：**大1×10-6kg·m2； **高转速：6000r/min； 允许受力：径向：30N，轴向：20N。

重量及外形尺寸

重量：0.4kg； 外形尺寸：Φ70×78（mm）
