| 包装规格 | 标准 |
|---|---|
| 材料 | 不锈钢 |
| 产地 | 日本 |
| 输出信号 | 模拟型 |
| 制作工艺 | 集成 |
| 品牌 | 小野ONOSOKKI |
| 型号 | MP-981/954 |
检测齿轮的齿尖来提取与转速成比例的频率信号
MP-900 / 9000系列是一种传感器，主要通过使其靠近安装在旋转轴上的检测齿轮的齿尖来提取与转速成比例的频率信号。
您可以根据应用从低价通用型到特殊规格类型（如耐油和耐热型）进行选择。
信号电缆（不包括带直接信号电缆的型号），延长电缆和连接器单独出售。
特点：
结构简单，具有出色的刚性和耐环境性，并且不受振动，温度，油，灰尘等的影响。它
是非接触式检测的，因此可以在不给旋转体施加负载的情况下进行安全的测量
。无需现场安装的理想选择
广泛的耐油，耐高温，超紧凑，长型等产品阵容
| | 带长 | 用小 | 小型 | 极小 |

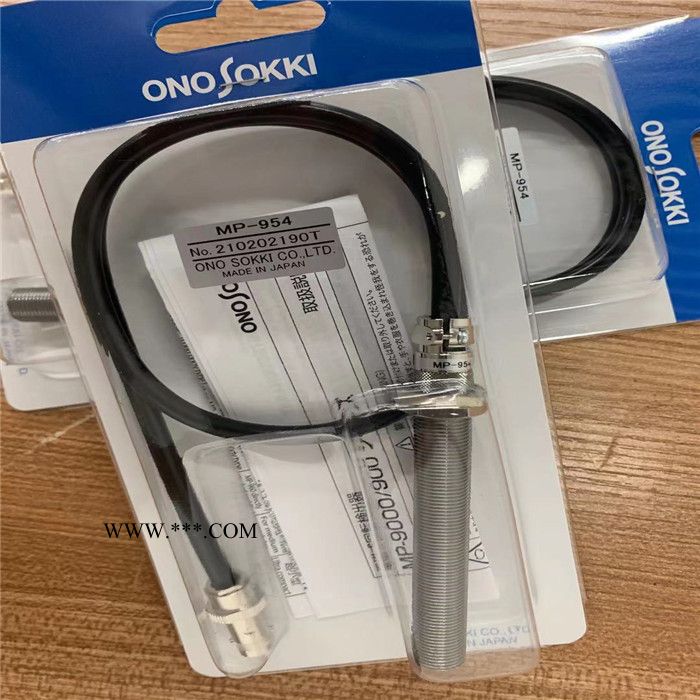

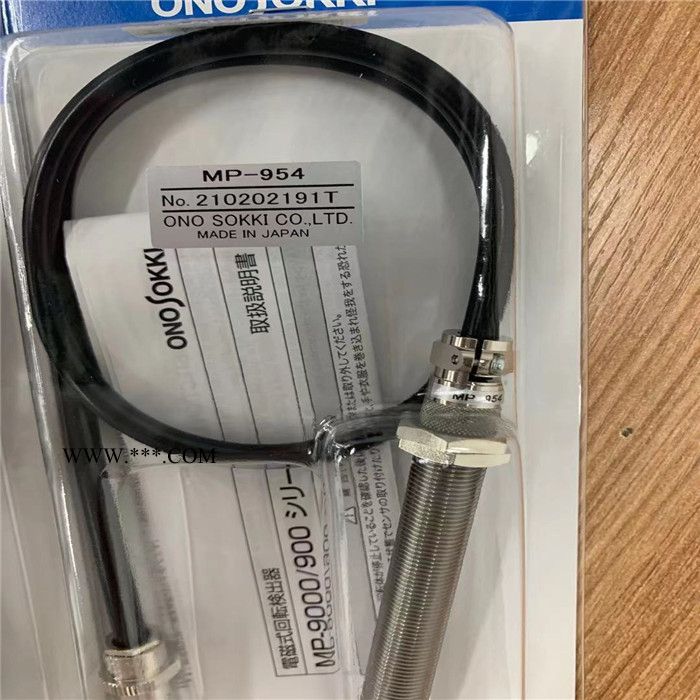

| 型号名称 | MP-940A * | MP-954 | MP-950 | MP-962 |
| 直流电阻值* 1（Ω） | 500-600 | 2.1-2.3k | 2.1-2.3k | 1.25k?1.45k |
| 电感（mH） | 270 | 400 | 400 | 210 |
| 阻抗（Ω） | 1.8千 | 3.5k | 3.5k | 2.1千 |
| 输出电压（Vp-p）* 2 | 2.0或更高 | 2.0或更高 | 2.0或更高 | 1.5以上 |
| 可检测的 | 300-35,000 | 300-35,000 | 300-35,000 | 400-35,000 |
| 检测齿轮 | 1-3 | 1-3 | 1-3 | 1-3 |
| 工作温度极限 | -10℃?+ 90℃ | -10℃?+ 90℃ | -10℃?+ 90℃ | -10℃?+ 90℃ |
| 耐振动* 5（m / s 2） | 196 | 196 | 196 | 196 |
| 耐冲击* 6（m / s 2） | 1960年 | 1960年 | 1960年 | 1960年 |
| 质量（克） | 约150 | 约90 | 约70 | 约50 |
| 环境磁场（T） | 0.01以下 | 0.005以下 | ||
| 信号电缆 | 没有任何 | 0.5m直接 | 0.5m直接 | 0.5m直接 |

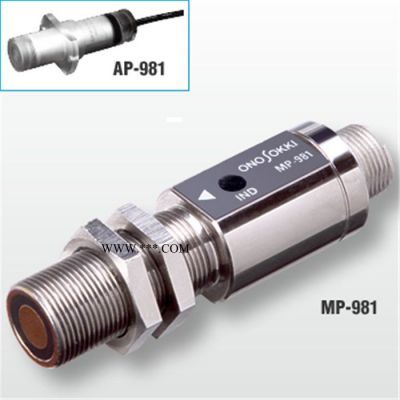

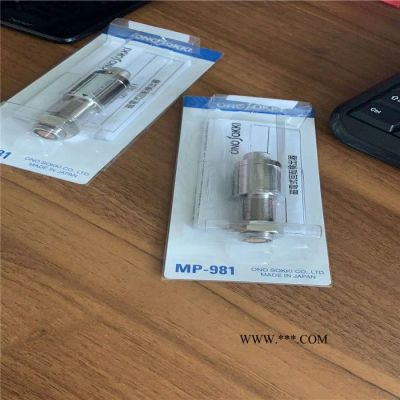

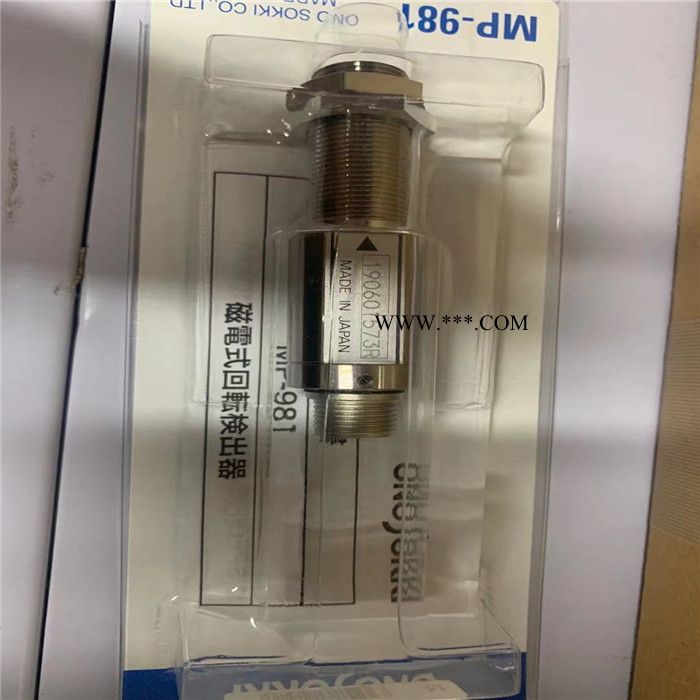

一、MP-981转速传感器
通过在内部集成磁阻元件，永磁体，DC放大器和电压调节器，从而实现磁通响应型（电阻值根据磁通量而变化），从超低速到高速（1至20,000） r / min（60）。P / R））可以检测为矩形波输出。
用于磁性旋转探测器?
MP-981的信号线，延长线和连接器单独出售。此外，AP-981的信号电缆直接伸出1.9 m（端子：开放）。
特点：
0 r / min可以从近距离检测到，
因为它是非接触式检测
，因此很安全紧凑，轻便并且易于
安装只要可以将齿轮连接到被测物体上，安装位置就可以了
AP-981在这样的环境中可能会被淹没，硝酸雾可能在雾中测量
技术规格：
|
| MP-981 | AP-981 |
| 检测方式 | 通过磁阻元件和磁性齿轮 | 通过磁阻元件和磁性齿轮 |
| 检测装置 | 由铁磁体（S20C，SS400等）制成， | 由铁磁体（S20C，SS400等）制成， |
| 检测距离 | 取决于齿轮模块 | 取决于齿轮模块 |
| 测量范围 | 1 Hz至20 kHz | 1 Hz至20 kHz |
| 输出信号 | 方波“ Hi”电平：在+5±0.5 V范围内， | 方波“ Hi”电平：在+5±0.5 V之内 |
| 输出阻抗 | 约330Ω | |
| 兼容转速表 | TM-3100系列，TM-5100其他 | |
| 电源供应 | DC 12±2 V，约40 mA | |
| 保护电路 | 电源极性保护 | |
| 工作温度极限 | -10℃?+ 70℃ | -10℃?+ 70℃ -10°C到+ 50°C |
| 耐压 | 直流250 V | |
| 耐振动（通电） | 49 m / s 2，X，Y，Z每个方向1小时 | 双振幅1.2 mm 30 Hz |
| 耐冲击性（未通电） | 490 m / s 2，X，Y方向3次 | 490 m / s 2? X，Y，Z轴方向（各3次） |
| 质量 | 约80克（包括2个安装螺母） | 约130克（包括信号代码） |
| 信号电缆 | 单独出售（ | 耐硝酸线1.9 m直接交付 |
| 评论 | - | 外部材料为聚碳酸酯， |
