品牌:佳科
类型:通用配件
配件适用对象:织机配件
起订:1台
供应:1000台
发货:1天内
| 类型 | 通用配件 |
|---|---|
| 配件适用对象 | 织机配件 |
| 产品用途 | 连接、切离、变速、正反转 |
| 质保时间 | 半年 |
| 产地 | 广东 |
| 种类 | 机械配件 |
| 品牌 | 佳科离合器 |
| 型号 | JKCB-1-20KG |
| 质量认证 | ISO9001-2000 |

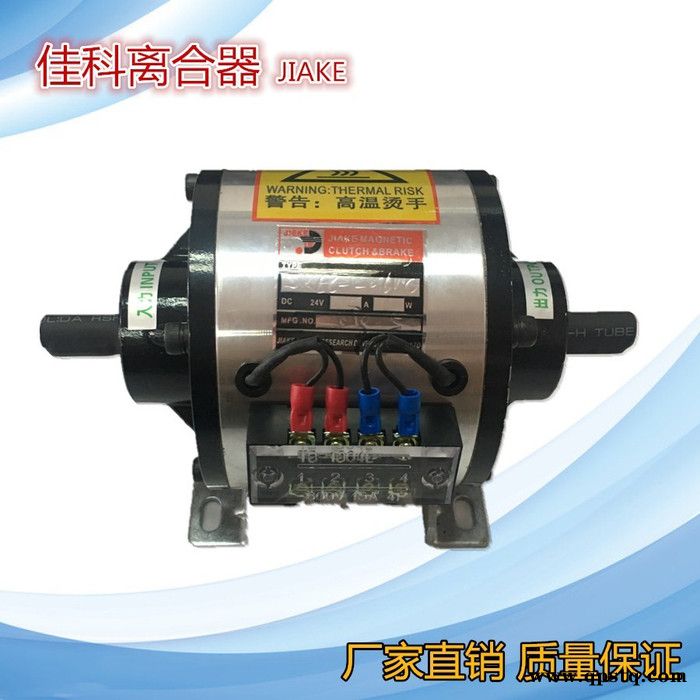

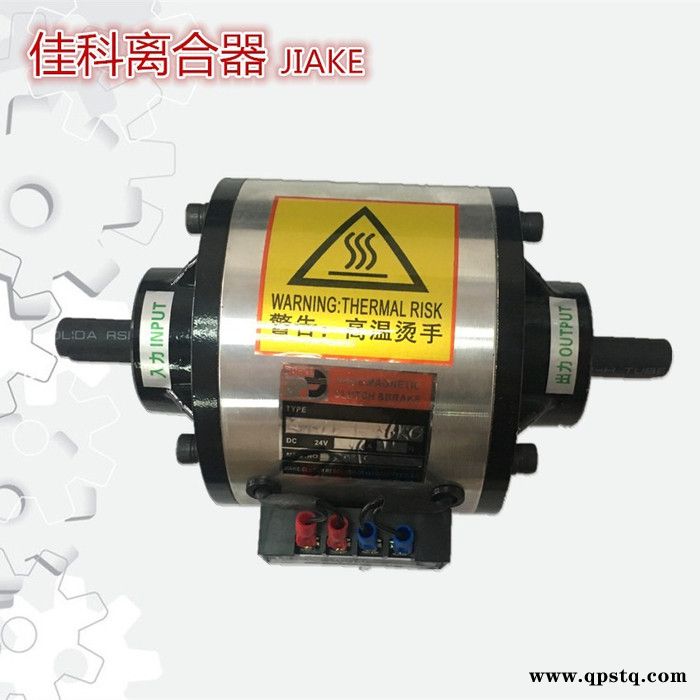

JKCB-1-20KG DC24V 25W 4000转 扭力50nm 动摩擦转距40nm 静摩擦转距45nm 面外径135mm 总重量6.8kg
| 名称 | JKCB-1-5KG DC24V 25W |
| 转速 | 4000转 |
| 扭力 | 50nm |
| 动摩擦转速 | 40nm |
| 静摩擦转速 | 45nm |
| 摩擦面外径 | 135mm |
| 总重量 | 6.8kg |
JKCB-1对轴式离合器剖视图
型号选择：（可直接点击，跳到相应型号产品链接）
JKCB-1-0.6KG
JKCB-1-1.5KG
JKCB-1-2.5KG
JKCB-1-5KG
JKCB-1-10KG
JKCB-1-20KG
JKCB-1-40KG
JKCB-1对轴式离合器信息简表
安装指南
一、电磁离合线圈的安装方式
1、应对准基准平面，保证磁轭轴线与轴同心，并与基准水平面垂直。
2、注意不要拉断或者碰到出口线，安装时先将出口线固定好。
3、因为电磁线圈通电后立即产生磁力，安装时应选用不导磁材料进行隔磁处理。
4、不能重力敲击、捶打，谨防变形导致无法安装使用。
二、离合电枢（转子）的安装方式
1、不能用重力或硬物敲击、捶打电枢（转子）外圆侧面，电枢（转子）外圆和摩擦面易受损，需用挡圈小心顶入，要保持垂直顶入，不能倾斜。
2、电枢（转子）应装在距磁轭容许的轴向间隙内，0.6KG/1.5KG/2.5KG取值0.3-0.5mm,5KG/10KG取值0.8-1.3mm,20KG/40KG取值1.5-2.5mm。
3、电枢（转子）装好后应能灵活转动，轴向和径向均不能有卡死的情况。
三、衔铁的安装方式
1、衔铁上预留有安装螺丝孔，将配套的螺丝钉均匀、缓慢拧紧，并涂上少量防松胶，防松胶不能涂太多，太多胶滴进弹片中，会影响弹片的动作，造成弹片不松动，影响产品的使用。
四、间隙的调节方式
1、法兰式离合器通过摩擦力传递扭矩，长期使用，会造成摩擦面的磨损，致使间隙增大。法兰式电枢（转子）与衔铁之间的间隙较为恰当的标准：0.6KG/1.5KG/2.5KG取值0.2-0.3mm,5KG/10KG取值0.2-0.35mm,20KG/40KG取值0.3-0.5mm。如果间隙大于标准值，则需要重新调节间隙。调整后可以重新正常工作。
2、电磁离合线圈、电枢（转子）、衔铁部件端面加工有螺纹孔以便拆装。
