| 加工定制 | 是 |
| 类别 | 齿轮减速机 |
| 齿轮类型 | 针轮减速机 |
| 安装形式 | 立式 |
| 布局形式 | 同轴式 |
| 齿面硬度 | 硬齿面 |
| 用途 | 变速机 |
| 输入转速 | 1500（rpm） |
| 额定功率 | 1.5（kw） |
| 输出转速范围 | 23213（rpm） |
| 许用扭矩 | 12424（N.m） |
| 使用范围 | 锅炉炉排 |
| 级数 | 单级 |
| 减速比 | 445 |
| 规格 | GL-P |
| 属性 | 属性值 |
| 品牌 | LOUTA |
| 型号 | GL-10P |

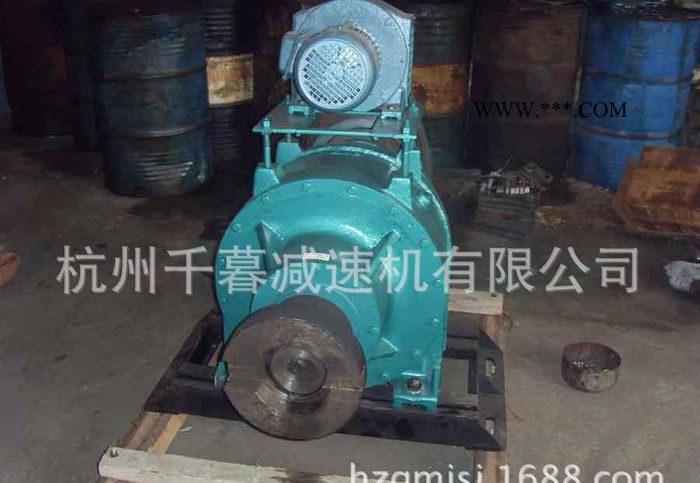

用3K（Ⅱ）型行星传动机构（NGWN）的国际**科技成果，通过CAD优化设计，
以**少的传动构件而获得合理的大减速比，符合链条炉排锅炉低速重载的特性，是GL－P型锅炉炉排减速器的升级换代产品。具有完全自主知识产权，在同行业中处于国际先进、国内**的地位。
*具有结构先进、紧凑、体积小、重量轻、效率高、寿命长、噪声低、易维护、传动比大、承载力强等特点，是同行业其它机械传动方式无可比拟的。
*产品配用电磁调速电机和控制器（根据用户需要还可采用变频调速、直流调速等方式）进行平滑无级调速，调速范围广，使用方便，性能稳定可靠，节约能源显著。
*大皮带轮部位采用销钉安全离合器，与普通过载保护装置相比具有结构简单、重量轻、易于更换、动作迅速、恢复简单快捷、可靠等特点，可有效保护炉排及减速器的运行安全。
*与炉排主动轴之间采用十字滑块联轴器联接，结构可靠、安装要求低、调整方便。
*齿轮全部采用**合金结构钢精锻，具有严格先进的加工工艺及热处理工艺保证，产品质量上乘，是锅炉炉排驱动装置行业更新换代的理想、新颖产品。
| |
| 主要技术参数 |
锅炉炉排减速器 型号 | 总传动比 | 输出轴 转速范围 （rpm） | 额定 输出转矩 （N·m） | 匹配锅炉吨位 （t/h）参考 | 电磁调速电动机 | 中心高 （mm） | 型号 | 功率 （kw） | 转速 （rpm） | GL-5PA | 5316 | 0.02351～ 0.2351 | 5500 | 2、4 | YCT90-4B | 0.37 | 125～1250 (建议**转速≥500) | 190 | GL-10P | 7937 | 0.01575～ 0.1575 | 7000 | 6 | YCT112-4B | 0.75 | 220 | GL-16P | 7888 | 0.01585～ 0.1585 | 13000 | 8、10 | YCT132-4A | 1.1 | 305 | GL-20P | 7648 | 0.01634～ 0.1634 | 20000 | 15、20 | YCT132-4B | 1.5 | 370 | GL-30P | 7589 | 0.01647～ 0.1647 | 30000 | 25 | YCT160-4A | 2.2 | 370 | GL-40P | 7760 | 0.01611～ 0.1611 | 45000 | 35、40 | YCT160-4B | 3 | 440 | GL-100P | 7980 | 0.01566～ 0.1566 | 100000 | 65～100 | YCT200-4A | 5.5 | 470 |
|
| 友情提示： 为满足当前相当一部分用户的锅炉焚烧秸秆、木屑、甘蔗渣等有机物质时，链条炉排的速度较燃煤时快的特点，以上系列锅炉炉排减速器在额定输出转矩保持不变的前提下，可以大幅度提高输出转速以满足广大用户的需求，用户只需在订货合同中注明锅炉炉排主动轴所需的转速即可！ |
|
|
| 标准外形安装尺寸 |
锅炉炉排 减速器型号 | H | A×B | A1×B1 | H1 | L | L1 | l | 4-b×lˊ | D | 匹配锅炉吨位 （t/h） | GL-5PA | 190 | 150×420 | 270×460 | 610 | 610 | 260 | 85 | 4-20×50 | 根据用户需要而定 | 2、4 | GL-10P | 220 | 220×460 | 330×526 | 710 | 870 | 300 | 145 | 4-22×50 | 6 | GL-16P | 305 | 220×620 | 350×700 | 858 | 990 | 370 | 145 | 4-26×60 | 8、10 | GL-20P | 370 | 260×730 | 410×830 | 950 | 1080 | 410 | 145 | 4-26×80 | 15、20 | GL-30P | 370 | 260×730 | 410×830 | 950 | 1080 | 410 | 145 | 4-26×80 | 25 | GL-40P | 440 | 300×920 | 550×1000 | 1250 | 1130 | 490 | 200 | 4-32×100 | 35、40 | GL-100P | 470 | 400×1060 | 600×1200 | 1450 | 1360 | 630 | 220 | 4-32×100 | |
|
