| 冷却水 | ≥6L/min |
|---|---|
| 冷水压 | ≥0.3MPa |
| 进水温度 | ＜45℃ |
| 别名 | 中频淬火设备 曲轴高频淬火机 高频淬火设备 |
| 电压 | 380V |
| 控制方式 | 手动 |
| 类型 | 三相变频电源 |
| 输出功率 | 160W |
| 输入功率 | 170KVA |
| 用途 | 对金属表面淬火 |
| 输出中频电压 | 380V |
| 输出中频电流 | 330A |
| 输出振荡频率 | 5~10K （HZ） |
| 品牌 | 河南德胜 |
| 加工定制 | 是 |
河南德胜电子技术有限公司位于中国中部经济区中心城市--河南郑州，成立于2005年，专注专业生产销售以IGBT为开关元器件的中频、超音频、高频感应加热设备及整套淬火设备的高新技术企业，经过我们多年辛勤耕耘，于2016年积极加入了中国热处理行业协会，成为热处理会员单位，并通过了ISO9001:2008质量体系认证。IGBT感应加热设备，产品与服务涵盖调质、锻造、淬火、回火、退火、透热、热拆、热装等工业领域。
我公司主导产品是：IGBT为开关模块的超音频、高频、中频感应加热设备和DSSK系列数控淬火机床，其感应加热设备产品功率从16KW至500KW等多种规格型号，主要用于：锻造、焊接、热处理（淬火、退火、回火）等生产加工领域，成为金属透热，表面淬火，金属熔炼等生产线上的重要设备，可替代传统的存在严重污染的燃煤加热和高耗能的电子管加热设备，取得良好的经济效益和社会效益。
伴随我国工业的迅猛发展，产品的性能不断升级，众多生产厂家对感应加热设备的要求愈来愈高。新型感应加热设备取代传统低端设备，己成为改进升级的必然选择。
我公司在分析借鉴国外众多设备优点的基础上，结合国内工业现场的实际应用需求，整合了国内外先进的适用于感应加热的电子电路技术，使用新一代电力电子功率器件IGBT作为串联谐振逆变器的开关器件，并应用了国外先进的DSP电子控制技术，努力打造出具有自主知识产权的新型IGBT串联谐振感应加热电源设备，用于实现交流电能的频率转换和功率控制，广泛应用于兵器工业、航空航天、汽车、治金、矿山、工程机械、轻工等各个领域。
可针对用户各类感应加热应用要求，提供各类高品质的自动化/半自动化生产线设计和交钥匙服务。并向您提供24小时响应的服务承诺，满足用户全方位的应用需求。
在这里，你需要的应有尽有，总有一款适合你！采购曲轴高中频淬火成套设备——高中频淬火设备+数控淬火机床+闭式冷却系统+免费技术跟踪增值服务，在此一站式配齐，包教包会包使用，省时省心省银子！
我们的团队拥有
◆16年实际感应加热设备设计工程师
◆20年实际淬火机床设计工程师
◆13年实际感应热处理工艺设计工程师
◆20年实际感应器设计与制作工程师

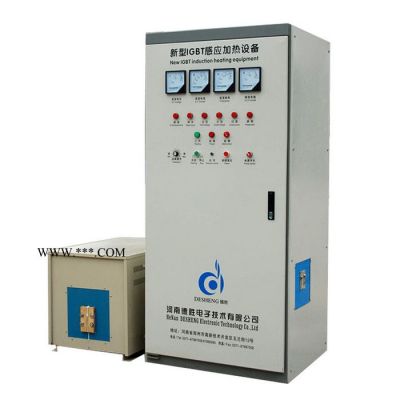

DSGP-160型曲轴中频淬火设备
面板功能：电压、电流的显示，过压、过流、超温、缺相等保护装置
一、IGBT曲轴淬火成套设备组成和感应淬火设备优势
1、转向节淬火设备成套设备包括如下组成：
A、160KW高频淬火设备 一套；
B、定制型DSSK-500型双轴数控机床 一套；
C、闭式冷却系统 一台；
注：高中频淬火成套设备是根据用户零件淬火的详细要求而进行的定制。（比如淬火深层、淬火硬度、淬火工艺流程等）
2、工作前无须预热，可以连续工作；加热时间和功率可调；支持外接远控开关，来控制电源的启动加热和停止加热功能；非接触式感应加热；采用德国原装进口IGBT核心元器件，加热高效；频率范围宽，可根据具体加热工件的大小进行更换感应器，适应范围大；24小时连续工作能力；节能环保，无污染，清洁，提高工人工作环境；消除高压，保护全，操作简单安全；简单易学，体积小不占地方，即开即用。
二、中频淬火设备操作保护电路全面：在控制电路中设有各种操作，保护电路、主电路与控制电路的上电、掉电先后次序，以及使用人员的误操作等，均不会对系统产生任何影响。
具体的保护功能有：
1、 缺相保护--检测三相交流输入是否有缺相，如缺相立刻保护，停止工作。
2、 过电流保护--系统过电流截止保护，防止设备因过电流而损坏功率器件。
3、 过电压保护--对电源电压进行监控，当电源电压过高立刻保护，有效的防止功率器件损坏。
4、欠电压保护---对电源电压进行监控，当电源电压过低立刻保护，有效的防止功率器件损坏。
5、水压低保护---冷却水压力保护，水压过低时立刻保护，有效的防止感应线圈被烧坏。
6、超温保护---对冷却水及散热器温度进行监控，防止功率器件因温度过高损坏。
三、DSGP-160型感应淬火设备和数控淬火机床主要技术参数表
1、DSGP-160型感应淬火设备参数
|
| ||||||||||||||||||||||||
|
|
|
|
|
2、DSSK系列立式数控淬火机床参数
| 机型 | DSSK-500 | DSSK-1000 | DSSK-1200 | DSSK-1500 |
| 最大加热长度（mm） | 500 | 1000 | 1200 | 1500 |
| 最大加热直径（mm） | 500 | 500 | 600 | 600 |
| 最大夹持长度（mm） | 600 | 1100 | 1300 | 1600 |
| 零件旋转速度（r/min） | 0-300 | 0-300 | 0-300 | 0-300 |
| 零件淬火移动速度（mm/min） | 0-2500 | 0-2500 | 0-2500 | 0-2500 |
| 电源 | AC380V X2+N/50Hz | AC380V X2+N/50Hz | AC380V X2+N/50Hz | AC380V X2+N/50Hz |
| 整机容量 | 3KVA | 3KVA | 3KVA | 3KVA |
| 外型尺寸 （长*宽*高mm） | 1600*800*2000 | 1600*800*2400 | 1900*900*2900 | 1900*900*3200 |
| 控制系统 | 南京众大 北京凯恩帝 | 南京众大 北京凯恩帝 | 南京众大 北京凯恩帝 | 南京众大 北京凯恩帝 |
| 机床总质量约（Kg） | 750 | 900 | 1100 | 1700 |
| 零件最重质量（Kg） | 100 | 100 | 100 | 100 |
四、感应淬火设备技术特点
1、采用德国IGBT变频，电压反馈串联谐振电路。变换效率高达97.5%以上，比可控硅设备节电30%；
2、 不论输出功率的大小，功率因数始终不小于0.95。任何负载下均可启动成功。具有频率自动跟踪的功能，在全过程中始终能够保证高功率因数；
3、 整个控制系统均为数字集成化，各种保护动作速度快，整机的故障率低，寿命长；
4、 双闭环控制功能,高效快速加热，优化金属工件加热过程。
5、感应淬火设备保护电路设有过压、过流、水温、缺水、缺相等报警指示并自动控制和保护。
五、感应淬火设备案例应用现场
转向节淬火设备在用户现场

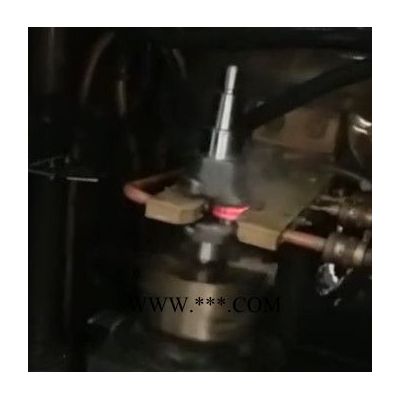

曲轴高频淬火现场
曲轴淬火设备工作现场

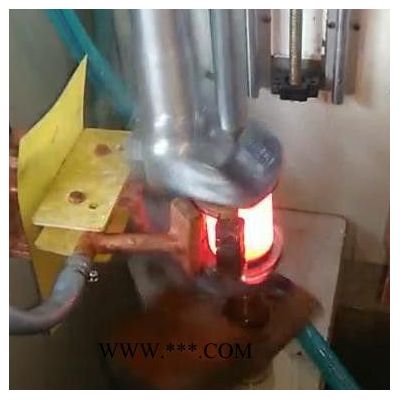

曲轴中频淬火现场

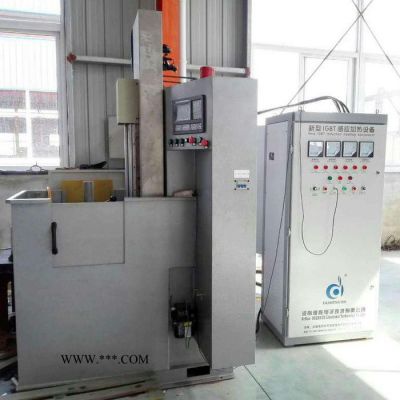

曲轴淬火成套设备工作现场（双轴工作机床）
曲轴淬火设备
中频淬火成套设备
高频淬火设备生产厂区
立式数控淬火机床生产区
高中频淬火设备调试区域
六、质量保证措施和服务承诺
1、质量保证措施
1.1、严格执行ISO9001质量管理体系进行生产过程管理；
1.2、精心设计，各配件标准化生产，严格调试。
1.3、所有电气元器件选择国际国内品牌，主要配套件由定点厂家生产。
1.4、生产、管理、工艺、质检各部门对产品质量层层把关，加强工序间的检查，严格出厂的检验，确保产品的质量。
2、服务承诺
2.1、为需方提供全套维护用使用说明书；
2.2、供方派技术人员到买方现场负责设备的试运行和调试；
2.3、在买方现场对操作人员、维修人员进行技术培训；
2.4、在设备验收后，供方留一名技术人员监护设备使用情况，监护时间为2天；
2.5、对产品质量长期跟踪服务，设备在验收后一年内，供方免费负责解决设备质量异常现象，在接到故障信息后，24小时响应，最短时间以内排除故障（不可抗拒因素除外）；
2.6、设备在验收一年后直至设备使用期限内，供方有义务详尽回答有关设备操作、维护、使用等方面的技术问题；此期间供方维修只收取维修成本费，维修成本费由维修人员差旅费、外出期间工资、更换器件成本费组成。
更多有关全固态高频淬火设备，超音频感应淬火设备，曲轴中频淬火设备，曲轴高中频淬火成套设备 全国服务热线请致电：13937110571（微信同号） / 13838042722
温馨提示：1、产品图片、价格及属性仅供参考，产品规格不同价格不同。
2、设备图片仅为标准产品实物图，所有最终产品实物、价格及交货期以最终双方沟通后签订的合同或技术协议为准。
3、此类设备一般为按客户需求非标订制，如对我们的产品有意向，请随时联系客服人员，我们期待着为您服务。
