品牌:上海天石
测量范围:0.15-60（m3/h）
工作温度:-10-+280（℃）
起订:1台
供应:1台
立即购买
| 测量范围 | 0.15-60（m3/h） |
|---|---|
| 工作温度 | -10-+280（℃） |
| 工作压力 | 1.6-4.0（MPa） |
| 公称通径 | DN10-DN80（mm） |
| 精度等级 | 0.2、0.3、0.5 |
| 类型 | 容积式流量计 |
| 适用介质 | 流体 |
| 品牌 | 精大 |
| 型号 | LS系列旋转活塞流量计 |
| 加工定制 | 是 |

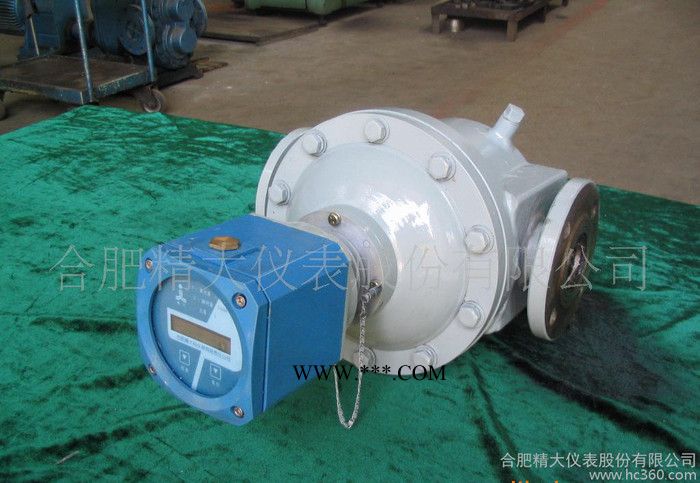

LS型旋转活塞式流量计是容积式流量计的一种，它不但具备一般容积式流量计适用于多种介质，耐高温、耐高压、精度高、运行可靠等优点，更适用于高粘度的计量。它的特点是结构简单，拆装便捷省时。计量部件如需清先，可以无须特殊工具，很方便地将其从壳体上拆下，清洗后无须调整即可复位，又不影响计量精度。旋转活塞流量计具有现场指示型和远传型两种，可实现管道流量远距离的集中控制。
| ■ 独具特点 1、活塞实现旋浮运动，磨损极小（一般免维护）。 4、计数器采用液晶显示，能显示瞬时流量、累积流量、班次流量。 2、体积小，重量轻，拆装便捷省时。 5、输出信号：4～20mA或1～5VDC 3、活塞腔体运行空间大，介质中微小颗粒可自行排出。 |
| ■ 工作原理 旋转活塞式流量计的工作原理如图所示。被测液体从进口端进入仪表计量室，在进出口端形成一个压差迫使活塞按图上箭头所示方向旋转见图（a）。随着液体的继续流入。旋转活塞转到图（b）所示位置。形成一个封闭的新月形截面的容腔V1 在差压作用下活塞继续旋转，所形成的封闭的新月形截面V1 与出口端连通而开始排液见图（c）位置。当活塞转到图（d）位置时，又形成一个封闭的新月形截面的容腔V2 。再继续旋转则V2 与出口端连通而排液，即活塞回到（a）所示位置。这样活塞转一周即排出V1 + V2 的液体，通过联轴器和计数机构即可正确计量出流经流量计的液体。 |
 |
| ■ 技术参数 | ■ 外形及安装尺寸 |
| 1、公称通径（mm）： Dn15、25、32、50、80 2、基本误差（%）：0.2、0.3、0.5 3**大工作压力（MPa）： 1.6、2.5、4.0 4、流量范围（m3/h）：DN15 0.05~0.80 DN80 6.0~60 DN25 0.20~1.80 DN100 10~100 Dn40（32） 0.60~3.60 DN150 25~250 DN50 3.0~32 5、温度范围（℃）：0~60；0~280 （加散热筒） 6、介质粘度(mPa.s):1~3000 7、管道联接法兰:GB9113.4-2000 8、材料系列:①铸钢系列 ②不锈钢系列 9、流量计标记方法： |  |
 |  |
