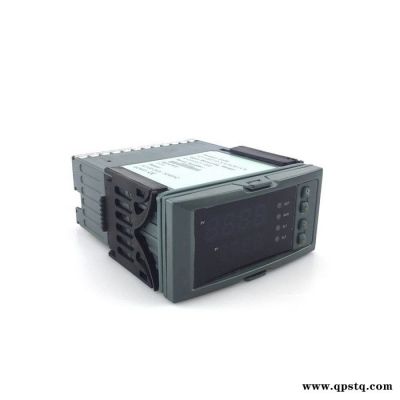

| HDR510系列单回路多功能数字显示控制仪表针对现场温度、压力、液位、速度等各种信号进行采集、显示、控制、远传、通讯、打印等处理,构成数字采集系统及控制系统,广泛运用于电力、石化、冶金、轻工、制药、航空等诸多领域。
 单路输入,双屏LED数码显示,且带有光柱模拟指示功能(0～100%)。
具备36种信号输入功能,可任意选择输入信号类型;0.2%级测量精度。
热电阻热电偶信号分辨率可切换:1℃或0.1℃。
具备“上下限报警”、“延迟报警”、“断线报警”、“闪烁报警”等报警功能,带LED报指示。
具有电压、电流变送输出信号可选。
支持RS485、RS232串行接口,采用标准MODBUS RTU通讯协议。
仪表可带RS232C打印功能,具有手动打印、定时打印、报警打印等功能。
带DC24V馈电输出,为现场变送器配电。
输入、输出、电源、通讯相互之间采用光电隔离技术。

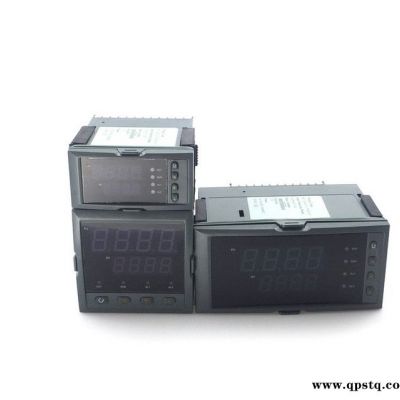

具备多种外形尺寸及样式供用户选择。
参数设定密码锁定、参数设置断电保存,具备参数恢复出厂设定功能。
仪表选型 | HDR510□-□-□/□/□/□/□( )-□-( )
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ | | ①规格尺寸 | ②输入分度号 | | 代码 | 宽*高*深 | 代码 | 分度号(测量范围) | A
B
C
D
E
F
H
K
L
M | 160*80*110mm(横式)
80*160*110mm(竖式)
96*96*110mm(方式)
96*48*110mm(横式)
48*96*110mm(竖式)
72*72*110mm(方式)
48*48*110mm(方式)
160*80*110mm(横式/光柱)
80*160*110mm(竖式/光柱)
96*96*110mm(方式/光柱) | 00
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
55
56 | 热电偶B(400～1800℃)
热电偶S(0～1600℃)
热电偶K(0～1300℃)
热电偶E分度(0～1000℃)
热电偶T分度(-200.0～400.0℃)
热电偶J分度(0～1200℃)
热电偶R分度(0～1600℃)
热电偶N分度(0～1300℃)
热电偶F2分度(700～2000℃)
热电偶Wre3-25分度(0～2300℃)
热电偶Wre5-26分度(0～2300℃)
热电阻CU50(-50.0～150.0℃)
热电阻CU53(-50.0～150.0℃)
热电阻CU100(-50.0～150.0℃)
热电阻PT100(-200.0～650.0℃)
热电阻BA1(-200.0.0～600.0℃)
热电阻BA2(-200.0～600.0℃)
线性电阻0～400Ω(-1999～9999)
远传电阻0-350Ω (-1999～9999)
远传电阻30-350Ω (-1999～9999)
0～20mV (-1999～9999)
0～40mV (-1999～9999)
0～100mV (-1999～9999)
-20～20mV (-1999～9999)
-100～100mV (-1999～9999)
0～20mA (-1999～9999)
0～10mA (-1999～9999)
4～20mA (-1999～9999)
0～5V (-1999～9999)
1～5V (-1999～9999)
-5～5V (-1999～9999)
0～10V (-1999～9999)(不可切换)
0～10mA开方 (-1999～9999)
4～20mA开方 (-1999～9999)
0～5V开方 (-1999～9999)
1～5V开方 (-1999～9999)
全切换
特殊规格 | | ③变送输出1(OUT1) | | 代码 | 输出类型(负载电阻RL) | X
0
1
2
3
4
5
8 | 无输出
4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
0-10V(RL≥4KΩ)
特殊规格 | | ④变送输出2(OUT2) | | 代码 | 输出类型(负载电阻RL) | X
0
1
2
3
4
5
8 | 无输出
4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
0-10V(RL≥4KΩ)
特殊规格 | | ⑤报警(继电器接点输出) | | 代码 | 报警限数 | X
1
2
3
4 | 无输出
1限报警
2限报警
3限报警
4限报警 | | ⑥通讯输出 | | 代码 | 通讯接口(通讯协议) | | X
D1
D2
D3 | 无通讯输出
RS-485通迅接口(Modbus)
RS232通迅接口(Modbus)
RS232C打印接口 | | ⑦馈电输出 | | 代码 | 馈电输出(输出电压) | X
1P
2P | 无输出
1路馈电输出
2路馈电输出
如“2P(12/24)”表示路12V,
路24V馈电输出。 | | ⑧供电电源 | | 代码 | 电压范围 | A
D | AC/DC 100-240V (50/60Hz)
DC 20-29V | | ⑨备注 | | 无备注可省略 | | | 备注: | 1、选型时请根据接线图来选择功能,由于尺寸小的仪表接线端子少带不了全功能,有的功能在同组端子上只能选择其中一种功能。
2、规格尺寸为F型的仪表不带RS232C打印接口,H型的仪表不带RS232通讯接口和RS232C打印接口。
3、规格尺寸为D、E型的仪表,接线端子25～36间如有带报警功能,继电器触点容量为AC125V/0.5A、DC24V/0.5A,规格尺寸为H型的仪表继电器容量一样,其它规格尺寸的仪表继电器触点容量为AC220V/2A、DC24V/2A。
4、在写型号时必须完整,没有选到的功能项不能省略,必须用“X”补上。
例:HDR510A-55-0/X/2/D1/1P(24)-A |
HDR510选型及使用说明请到资料下载处下载,欢迎来电来信咨询定购! |
