| 材料 | 金属 |
|---|---|
| 防护等级 | 1 |
| 分辨率 | 1 |
| 灵敏度 | 1 |
| 漂移 | 1 |
| 输出信号 | 数字型 |
| 线性度 | 1 |
| 制作工艺 | 集成 |
| 重复性 | 1 |
| 材料物理性质 | 导体 |
| 材料晶体结构 | 单晶 |
| 迟滞 | 1 |
| 品牌 | 日本小野ONOSOKKI |
| 型号 | MP-9120 |

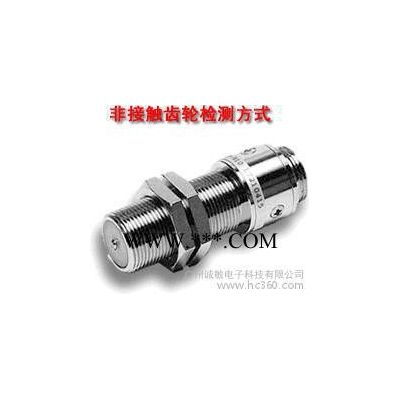

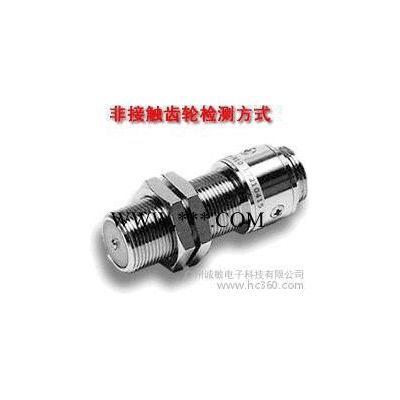

MP-9120转速传感器
广州诚敏电子科技有限公司专业优势供应日本小野ONOSOKKI全系列仪器仪表！
欢迎来电咨询选购：
温小姐15975311559
电话：020-37038973、37038733
传真：020-37038509
QQ：1832098270/1556031267
转速传感器特点：
构造简单、刚性好、耐环境好、不受振动、温度、油灰尘等影响
由于是非接触式地检测信号，对旋转体不加负荷，可以安全测量
由于是自身发电型，不要电源，最适于设置在现场
有15种类型的产品，包括防油、防高温、超小型及加长型等传感器
小野转速传感器型号：
MP-911、MP-930、MP-935、MP-936、MP-940A、MP-950、MP-954、MP-962、MP-963、MP-992、 MP-9100、MP-9120、MP-9200、MP-981、AP-981、MP-9820、LG-9200、IP-292、IP-296、IP-3000A、OM-1200、OM-1500、VP-201、VP-202、FS-540
转速传感器技术参数表：
| 传感器 | 通用 | 通用 （带信号线） | 低阻抗型 | 防油型 | 防油耐热型（150℃） | 耐热型 （220℃） |
| MP-9100* | MP-911 | MP-9120* | MP-930 | MP-935 | MP-936 | |
| 直流电阻值*1 （Ω） | 850～950 | 850～950 | 85～105 | 850～950 | 600～700 | 800～900 |
| 阻抗（mH） 〔1kHz、 T.Y.P〕 | 300 | 300 | 30 | 300 | 270 | 370 |
| 阻抗（Ω） 〔1kHz、 T.Y.P〕 | 2k | 2k | 240 | 2k | 1.8k | 2.5k |
| 输出电压 （Vp-p） 〔1kHz、 T.Y.P〕*2 | 2.0以上 | 2.0以上 | 2.0以上 | 2.0以上 | 2.0以上 | 2.0以上 |
| 可检测频率量程*3/*4 （Hz） | 200～35,000 | 200～35,000 | 200～80,000 | 200～35,000 | 300～35,000 | 300～35,000 |
| 检测齿轮模数 | 1～3 | 1～3 | 1～3 | 1～3 | 1～3 | 1～3 |
| 使用温度范围 | －10℃～＋90℃ | －10℃～＋90℃ | －10℃～＋90℃ | －10℃～＋90℃ | －10℃～＋150℃ | －10℃～＋220℃ |
| 耐振动*5 （m/s2） | 196 | 196 | 196 | 196 | 196 | 196 |
| 耐冲击*6 （m/s2） | 1960 | 1960 | 1960 | 1960 | 1960 | 1960 |
| 重量 （g） | 90 | 300 （包括信号线） | 90 | 100 （包括信号线） | 100 | 100 |
| 外围磁场强度 （T） | 0.03以下 | 0.03以下 | 0.03以下 | 0.03以下 | 0.02以下 | 0.02以下 |
| 信号线 | 无 | 5m内藏抽出 | 无 | 0.5m内藏抽出 | 带有耐热线1m | 带有耐热线1m |
* MP-912已经改型。改型后的机型为MP-9120。基本规格无变化，外型尺寸有部分变化。
* MP-937已经售罄。
转转速传感器的工作原理、分类及应用：
转速传感器介绍：
将旋转物体的转速转换为电量输出的传感器。转速传感器属于间接式测量装置，可用机械、电气、磁、光和混合式等方法制造。按信号形式的不同，转速传感器可分为模拟式和数字式两种。前者的输出信号值是转速的线性函数,后者的输出信号频率与转速成正比,或其信号峰值间隔与转速成反比。转速传感器的种类繁多、应用极广，其原因是在自动控制系统和自动化仪表中大量使用各种电机，在不少场合下对低速（如每小时一转以下）、高速（如每分钟数十万转）、稳速（如误差仅为万分之几）和瞬时速度的精确测量有严格的要求。常用的转速传感器有光电式、电容式、变磁阻式以及测速发电机等。
应用：
风力发电机轴转动速度的测量，在微小风力下，发电机的轴会发生转动，ZLS-Px转角传感器可对其实时非接触监控，反馈数据，确保稳定。
工件加工转速监控，在数控机床上实时监控工件的速度，有助于工件的精密加工。
钢管涂装转速监控。实时监控钢管的涂装速度，保证喷漆的均匀。
工作原理：
大多数都输出脉冲信号（近似正弦波或矩形波）。针对脉冲信号测转速的方法有：频率积分法（也就是F/V转换法，其直接结果是电压或电流），和频率运算法（其直接结果是数字）。
在自动化技术中，旋转运动速度测量较多，而且直线运动速度也经常通过旋转速度间接测量。直流测速发电机可以将旋转速度转变成电信号。测速机要求输出电压与转速间保持线性关系，并要求输出电压陡度大，时间及温度稳定性好。
测速机一般可分为直流式和交流式两种。旋转式速度传感器与运动物体直接接触。当运动物体与旋转式速度传感器接触时，摩擦力带动传感器的滚轮转动。装在滚轮上的转动脉冲传感器，发送出一连串的脉冲。每个脉冲代表着一定的距离值，从而就能测出线速度。电磁感应式，在转动的轴上安装齿轮，外侧是电磁线圈，转动是由于轮齿间隙通过，得到方波变化的电压，再推算出转速。
旋转式速度传感器与运动物体无直接接触，叶轮的叶片边缘贴有反射膜，流体流动时带动叶轮旋转，叶轮每转动一周光纤传输反光一次，产生一个电脉冲信号。可由检测到的脉冲数，计算出速度。
