| 安装方式 | 台式 |
|---|---|
| 测量准确度 | 0.05% |
| 电阻测量范围 | 0.00001Ω －99.9999MΩ |
| 类型 | LCR电桥 |
| 重量 | 2.5kg |
| 准确度 | 0.05% |
| 结构型式 | LCR数字电桥 |
| 品牌 | 金时速 |
| 型号 | HPS2817A |
| 加工定制 | 否 |

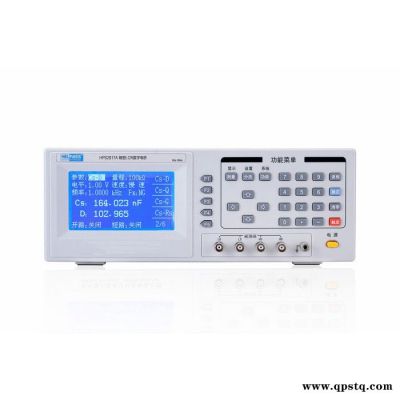

HPS2817A精密LCR数字电桥（0.05%，100kHz）
HPS2817A型精密LCR数字电桥是一种高精度、宽测试范围的阻抗测量仪器。高达30次/秒的测量速度、9级精细量程、恒定的30Ω或100Ω源内阻及灵人性的操作方式, 可满足生产线质量保证、进货检验及实验室高精度测量要求。该产品提供的HANDLER及RS232C接口为仪器使用于元件自动分选系统、与计算机通讯及测试过程纪录创造了良好的条件。
性能特点
v 240×128点阵图形LCD显示
v 人性化操作界面、操作简单
v 直读/决对偏差/相对偏差
v 最大速度可达30次/秒
v 测试电平监视功能
v 设定参数保护功能
v 键盘锁定功能
v 自动LCZ功能
应用
l 电感器、电阻器、变压器、芯片组件和网络元件等半导体元件阻抗参数测量
l 铁氧体、磁芯、非晶体、软磁和其它磁性材料的感量
l 印制电路板、继电器、开关、电缆、电池等的阻抗测量
技术参数
| 产品型号 | HPS2817A |
| 性能指标 | |
| 显示器 | 超大液晶显示 |
| 显示位数 | 6位读数分辨率 |
| 测量功能 | |
| 测量参数 | Z, Cs, Cp, Rs (ESR), Rp, Ls, Lp,θ(Deg), θ(Rad), X, G,Y, B,D (tanδ) , Q |
| 基本精度 | 0.05% |
| 测量速度 | 快速: 30 次/秒，中速: 10次/秒，慢速: 2 次/秒 |
| 等效电路 | 串联，并联 |
| 量程方式 | 自动，手动 |
| 触发方式 | 内部，手动，外部，总线 |
| 平均次数 | 1-255次 |
| 校正功能 | 开路 / 短路扫频清零 |
| 测量端 | 四线制（2个检测端和2个驱动端)，5端 |
| 显示方式 | 直读，决对偏差?ABS、相对偏差?%和分选结果 |
| 测试信号 | |
| 测试频率 | 50Hz,60Hz,100Hz,120Hz,200Hz,400Hz,500Hz,1kHz,2kHz,4kHz,5kHz,10kHz,20kHz,40kHz,50kHz,100kHz（共16个频点） |
| 测试电平 | 0.01 Vrms －2.0 Vrms,10mV 步进 |
| 输出阻抗 | 30Ω，100Ω |
| 测量显示范围 | |
| Z, Rs , Rp, X | 0.00001Ω －99.9999MΩ |
| Y, G, B | 0.00001μS －999.999 S |
| Cs, Cp | 0.00001pF －999.999mF |
| Ls, Lp | 0.00001μH －99.9999kH |
| θ(Deg) | -179.999° －179.999° |
| θ(Rad) | -3.14159 －3.14159 |
| D (tanδ) | 0.00001 －9.99999 |
| Q | 0.00001 －99999.9 |
| Δ% | -999.999% －999.999% |
| 分选和接口 | |
| 分选功能 | 内建比较器：十档：（九档合格，一档不合格），另有一个附属档 |
| 讯响 | OFF,IN,HI,LO(音量可调） |
| 极值设定方式 | 决对数值输入上下限数值,百分比输入上下限+标称值 |
| 接口配置 | RS-232C接口/HANDLER/USB Device/GPIB（选件） |
| 一般规格 | |
| 操作环境 | 0°C －40°C ，≤90%RH |
| 电源要求 | 198V －242V(AC），47.5Hz －63Hz |
| 功耗 | ≤30 VA |
| 尺寸 | 335 mm(宽) x 120 mm(高) x 320 mm(深) |
| 重量 | 2.5kg |
标配附件
? AC电源线
? 用户手册
? 测试报告
? 保修卡和合格证
? 通讯线缆
? HPS28001 四端开尔文夹测试线
? HPS28002 径向元件盒
? HPS28003 SMD贴片元件测试钳
选配附件
? HPS28004 SMD贴片专用测试夹具
? USB转RS232通用串口线（1.8米）
? 软件光盘（上位机数据采集软件）
