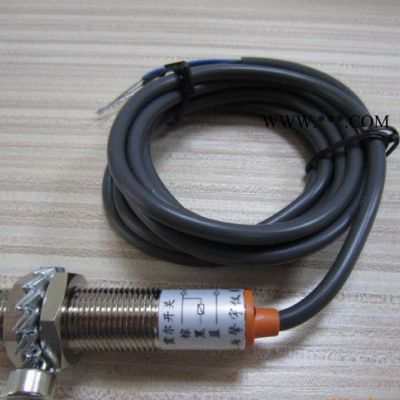

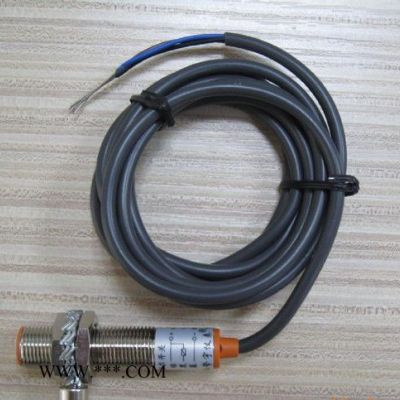

一、概述

    霍尔开关型传感器，其基本工作机理是探测磁性材料，即当有一定磁场强度的磁钢靠近该传感器，便可输出一个信号；当磁钢远离传感器，输出信号消失。所以在运动体上贴一片小磁钢，配以本传感器，即可对转速、位移和位置进行检测。

二、技术性能

    1.工作电压      10～24V DC

    2.空载电流     ≤10mA

    3.负载能力     ≤20mA(VOL≤0.3V)

    4.输出方式      NPN-OC输出

    5.检测距离：1~4mm (磁钢)

    6.环境条件：温度：-20°C～80°C

                相对湿度：≤85%

    7.传感器总长62;

     外螺纹M12×1，螺纹有效长度为45mm

    8.磁钢尺寸：8×5

输出线 棕色：接电源+12V；蓝色：接电源地0V；黑色：接信号
