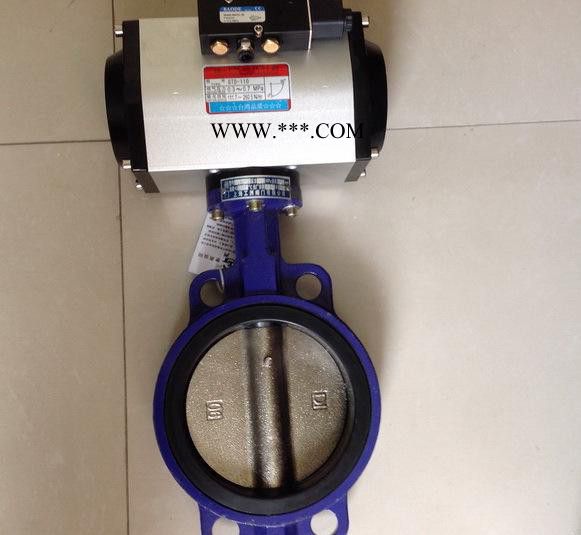

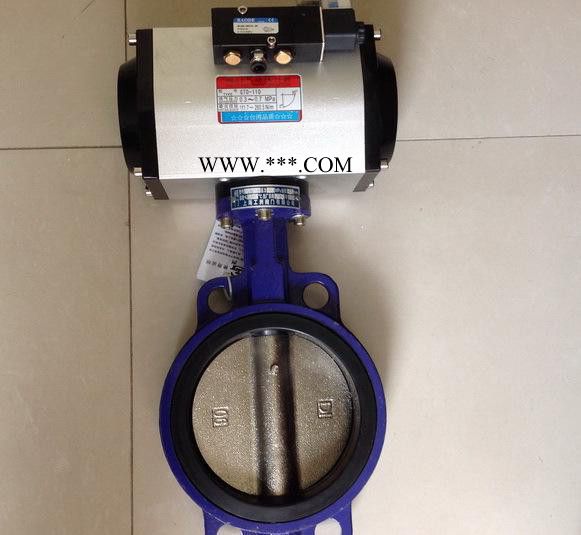

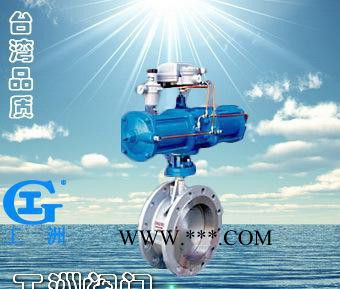

ZMAW.ZSCW气动活塞调节蝶阀 气动压力调节阀 调节阀

价格:￥96.00/个
品牌:工洲
加工定制:否
材质:不锈钢
起订:1个
供应:470个

立即购买

加工定制	否
材质	不锈钢
连接形式	法兰
结构形式	杠杆式
适用介质	水
压力环境	高压
工作温度	高温
标准	美标
流动方向	单向
驱动方式	气动
零部件及配件	焊条
用途	截止
类型(通道位置)	二通式
口径	工洲
公称通径	工洲
安装尺寸	工洲
品牌	工洲
型号	ZMAW.ZSCW

一、产品概述：

    工洲牌ZMAW.ZSCW气动活塞调节蝶阀输入控制信号（4-20mADC或1-5VDC）气源即可控制运转，结构简单紧凑，加工方便，易制成大口径，具有自清洗作用，阻力系数小，流通能力大。适用于悬浮颗粒的流体及浓、浊浆状流体的调节。干净介质，可选用阀板加软密封（橡胶圈、四氟圈）来减少泄漏（可达0.01%），高温高压工况可选用三偏心硬密封阀体。

二、工洲牌ZMAW.ZSCW气动活塞调节蝶阀连接尺寸：

公称通径DN		结构长度 (标准值)		连接尺寸
		L		H	H1	PN0.6MPa			PN1.0MPa
毫米	英寸	法兰式	对夹式			D	D1	Z-d	D	D2	Z-d
50	2	108	43	100	400	140	110	4--14	165	125	4--18
65	21/2	112	46	115	420	160	130	4--14	185	145	4--18
80	3	114	49	120	138	190	150	4--18	200	160	8-18
100	4	127	56	130	524	210	170	4--18	220	180	8-18
125	5	140	64	150	570	240	200	8-18	250	210	8-18
150	6	140	70	170	743	265	225	8-18	285	240	8-22
200	8	152	76	200	767	320	280	8-18	340	295	8-22
250	10	165	76	235	790	375	335	12-18	395	350	12-22
300	12	178	83	300	890	440	395	12-22	445	400	12-22
350	14	190	92	325	954	490	445	16-22	505	460	16-22
400	16	216	102	355	1070	540	495	16-22	565	515	16-26
450	18	222	114	390	1140	595	550	20-22	615	565	20-26
500	20	229	127	420	1200	645	600	20-26	670	620	20-26
600	24	267	154	490	1380	755	705	24--26	780	725	20-30
700	28	292	165	550	1580	860	810	24--30	895	840	24--30
800	32	318	190	640	1760	975	920	24--30	1015	950	24--33
900	36	330	203	710		1075	1020	24--30	1115	1050	28-33
1000	40	410	216	770		1175	1120	28--30	1230	1160	28-36
1200	48	470	254	890		1405	1340	32-33	1450	1380	32-39

三、主要零件材料及推荐使用温度范围

零件名称	材 料	温度范围℃
阀体 阀板	ZG230-450	-40-450
	ZG1Cr18Ni9Ti	-250-550
	ZG0Cr18Ni12Mo2Ti

注：此表为各种材料的极限使用温度，在实际选用中应根据其产品的介质温度范围，确定材料的最低，最高使用温度，其最低使用温度不得低于介质温度范围下限，最高使用温度不得高于介质温度范围的上限。



◇◇为什么选择工洲阀门?

服务体系：
一、支持7天无理由退换货
二、支持30天有问题退换货
三、完全免费保修一年

质量体系：
在阀门行业技术含量并不是很高的情况下，选材跟检验是保证质量的重中之重，故我公司从以下两方面进行把关。
一、我公司设采购部同时，多设采购质检部来保证采购物品达到国家及国际标准。
二、按照台湾先进的检验理念和台湾的精湛的检验工艺、经多次检验无问题才准许出厂。

付款体系：
一、支持货到付款
二、支持支付宝、百付宝付款

价格体系：
一、高效内部成本控制，减少了开支，让利于客户

交货体系：
一、充足的备货，缩短了交货期

订货须知：
一、①ZMAW.ZSCW气动活塞调节蝶阀产品名称与型号②ZMAW.ZSCW气动活塞调节蝶阀口径③ZMAW.ZSCW气动活塞调节蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定工洲公司的ZMAW.ZSCW气动活塞调节蝶阀型号，请按ZMAW.ZSCW气动活塞调节蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的工洲阀门专家为您审核把关。
感谢您访问我们的网站【//www.gggzzz.com】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。

：

纸箱、泡沫或木箱包装，江浙沪皖多发快递，其它地方10公斤之内发快递，10公斤以上发物流（需到物流站自提），10公斤以上发快递需补邮费，如还有其它问题请联系我们客服。

我公司为一般纳税人只能开17%增值税专用发票，含税需以上价格再上浮17%，开票请提供开票资料。

我公司开不了普通发票，如要可用其它台头开普票，需以上价格上浮6%，如还有其它发票问题请联系我们。

售后服务承诺

1.阀门类设备提供免费维修一年并提供在此期限内的免费备件清单，免费维保期间内如发生非人为原因引起的损坏（不可抗力原因除外），我公司将及时免费更换和修理。

2.设备要求实行终身包修，免费保修期满后买方如委托我公司进行维护保养，我公司将对设备进行维护更换件（出厂价），并详细列出维保内容。

3.我公司本着以客户利益为第一，想客户所想、急客户所急，尽己所能满足客户的要求，做好售后服务。

产品品质承诺

1.我公司从台湾引进先进加工检验技术,按照台湾先进的设计理念和台湾的精湛的生产工艺、全面遵循ISO9001-2000质量管理体系,按 GB、JB、SH、HG、CJ 等相关的国内标准以及 ANSI、JIS、BS、DIN 等国外标准设计制造和检查验收。

2.对所有分供方都进行考察、评审，所有产品的采购都只在合格分供方进行。对分供方所提供的原材料、外购件、外协件都需经过严格复查，检验合格后方准入库；

3.对分供方所提供的铸锻件、铸钢件、不锈钢铸件均具有合格的化学成分分析单与物理性能检测单；

4.产品制造严格执行“双三检”制度，不合格零件不转序、不装配、不出厂；

5.总装后按 GB13927、JB/T9092、CJ/T3056 标准进行强度、密封综合性能测试（介质为水、煤油、气体）；

6.我公司对产品的质量及交货期负责，产品交货之日起质保期为一年，终身维护。对于产品质量引起的后果，我公司承担相应的责任。如因操作不当引起的后果，我公司将以最低成本价对设备进行维护。
