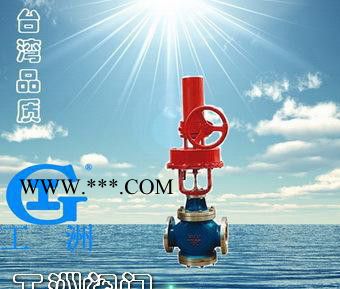

气动活塞切断阀ZSPQ 调节阀气动 调节阀 主打

价格:￥486.00/个
品牌:工洲
加工定制:是
材质:不锈钢
起订:1个
供应:1081个

立即购买

加工定制	是
材质	不锈钢
连接形式	法兰
公称通径	工洲（mm）
适用介质	水
压力环境	低压
工作温度	高温
流动方向	单向
驱动方式	气动
零部件及配件	配件
形态	蝶式
类型(通道位置)	三通式
标准	美标
密封形式	软密封型
品牌	工洲
型号	ZSPQ

	产品名称：	气动活塞切断阀
	产品型号：	ZSPQ
	产品口径：	DN20-400
	产品压力：	0.6~10.0Mpa
	产品材质：	铸钢、不锈钢、合金钢等
	产品概括：	生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。
	联系电话：	021-51875781 57432316 57433027
产品详细信息
ZSPQ气动活塞切断阀概述： ZSPQ气动活塞切断阀由切断机构与气动活塞执行机构组成。切断机构采用直通单座形成，DN20阀芯为单导向，DN25～200阀芯为双导向，具有结构简单、操作方便、使用可靠、快速开闭等特点。主要应用于无杂质、无颗粒的液体、气体介质，要求快速严密关闭，快速放空的自动控制系统中。 　　 产品符合GB/T4213-92。 主要零件材料： 零件名称 材料 阀体、阀盖 ZG270-500、ZG1Cr18Ni9Ti 阀杆、阀芯 1Cr18Ni9 密封填料 V型聚四氟乙烯 密封垫 1Cr18Ni9夹石棉板 蜗杆 45 O型密封圈 耐油橡胶 压缩弹簧 60Si2Mn 支架 HT270 蜗轮箱、蜗轮、气缸、轴承盖、活塞 HT200 推杆 2Cr13 型号、规格： 类别 软密封 硬密封 常温型 中温型 高温型 低温型 型号 ZSPQ-40 ZSPQ-40G ZSPQ-40G ZSPQ-40D 规格 DN20～200 技术参数和性能指标 切断机构主要技术参数: 公称通径 mm 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 阀座直径 mm 26 43 43 52 62 79 94 115 145 166 216 可与本公司 商洽生产 额定流量系数 Kv 6.5 10 15 25 40 65 100 150 260 350 540 公称压力 MPa 4.0(JB/T79·2-94) 行程 mm 16 25 40 60 介质温度 ℃ -16～150(常温)；-60～450(中温)；-60～550（高温）；-250～60（低温）； 流量特性 两位快开式 配执行机构 ZSD-D ZSD-3 ZSD-5 ZSD-7 法兰尺寸、型式 按JB/T79·2-94凹式（常、中、高温）；按JB/T79·3-94榫槽式（低温） 阀体材质 ZG270-500；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti 活塞执行机构主要技术参数: 型号 ZSD-D ZSD-3 ZSD-5 ZSD-7 活塞直径 mm 150 200 300 400 有效面积 cm2 175 305 700 1245 行程 mm 16 25 40 60 进气孔螺纹 M16×1.5 M20×1.5 M24×2 最大输出力 N 7200 12800 29300 5200 可配附件 空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等 操作气源压力 KPa 500 气动切断阀性能指标:注：泄漏量试验介质为水 允许压差MPa 低温型气动活塞切断阀外形尺寸:   许用介质压力和工作温度的关系: 订货须知 订货时请填写《规格书》或注明以下内容： 一、若订货前还未选定型号，请向我们提供您的使用参数:1.公称通径、额定流量系数KV， 2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀的开关型式，4.阀体、阀芯材料，5.是否带附件，说明附件型号。以便我们的为您正确选型。 二、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购； 三、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。

纸箱、泡沫或木箱包装，江浙沪皖多发快递，其它地方10公斤之内发快递，10公斤以上发物流（需到物流站自提），10公斤以上发快递需补邮费，如还有其它问题请联系我们客服。

我公司为一般纳税人只能开17%增值税专用发票，含税需以上价格再上浮17%，开票请提供开票资料。

我公司开不了普通发票，如要可用其它台头开普票，需以上价格上浮6%，如还有其它发票问题请联系我们。

售后服务承诺

1.阀门类设备提供免费维修一年并提供在此期限内的免费备件清单，免费维保期间内如发生非人为原因引起的损坏（不可抗力原因除外），我公司将及时免费更换和修理。

2.设备要求实行终身包修，免费保修期满后买方如委托我公司进行维护保养，我公司将对设备进行维护更换件（出厂价），并详细列出维保内容。

3.我公司本着以客户利益为第一，想客户所想、急客户所急，尽己所能满足客户的要求，做好售后服务。

产品品质承诺

1.我公司从台湾引进先进加工检验技术,按照台湾先进的设计理念和台湾的精湛的生产工艺、全面遵循ISO9001-2000质量管理体系,按 GB、JB、SH、HG、CJ 等相关的国内标准以及 ANSI、JIS、BS、DIN 等国外标准设计制造和检查验收。

2.对所有分供方都进行考察、评审，所有产品的采购都只在合格分供方进行。对分供方所提供的原材料、外购件、外协件都需经过严格复查，检验合格后方准入库；

3.对分供方所提供的铸锻件、铸钢件、不锈钢铸件均具有合格的化学成分分析单与物理性能检测单；

4.产品制造严格执行“双三检”制度，不合格零件不转序、不装配、不出厂；

5.总装后按 GB13927、JB/T9092、CJ/T3056 标准进行强度、密封综合性能测试（介质为水、煤油、气体）；

6.我公司对产品的质量及交货期负责，产品交货之日起质保期为一年，终身维护。对于产品质量引起的后果，我公司承担相应的责任。如因操作不当引起的后果，我公司将以最低成本价对设备进行维护。
