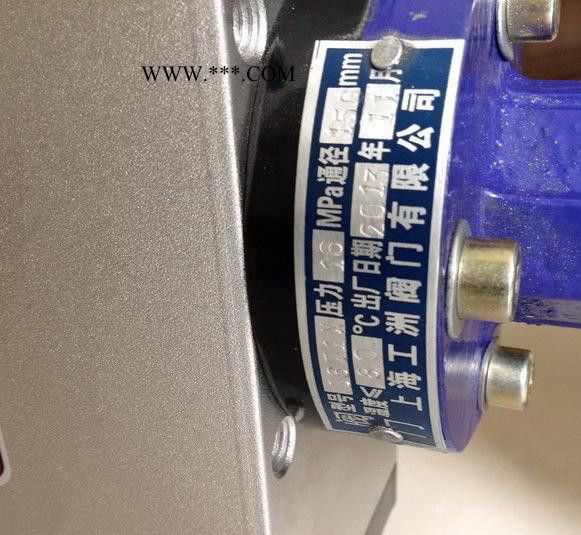

气动活塞调节蝶阀ZSRW、ZSCW 气动蝶阀 蝶阀-主打

价格:￥388.00/个
品牌:工洲
加工定制:是
材质:碳钢
起订:1个
供应:1081个

立即购买

加工定制	是
材质	碳钢
连接形式	法兰
结构形式	杠杆式
适用介质	水
压力环境	高压
工作温度	低温
标准	国标
流动方向	单向
驱动方式	电磁
零部件及配件	配件
用途	截止
类型(通道位置)	二通式
口径	25 32 40 50 65 8 100 125 150 200 250 300 350 400 5
公称通径	DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 DN
安装尺寸	工洲
品牌	工洲
型号	ZSRW,ZSCW

	产品名称：	气动活塞调节蝶阀
	产品型号：	ZSRW、ZSCW
	产品口径：	DN25-1200
	产品压力：	0.6~6.4Mpa
	产品材质：	铸钢、不锈钢、合金钢等
	产品概括：	生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。
	联系电话：	021-51875781 57432316 57433027
产品详细信息
ZSRW、ZSCW气动活塞调节蝶阀输入控制信号（4-20mADC或1-5VDC）气源即可控制运转，结构简单紧凑，加工方便，易制成大口径，具有自清洗作用，阻力系数小，流通能力大。适用于悬浮颗粒的流体及浓、浊浆状流体的调节。干净介质，可选用阀板加软密封（橡胶圈、四氟圈）来减少泄漏（可达0.01%），高温高压工况可选用三偏心硬密封阀体。订货时要予以注明即可。     气动调节蝶阀调节机构主要技术参数 公称通径 mm 50 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000 额定流量系数Kv 85 220 340 530 770 1360 2130 3060 4160 5450 6900 8500 12200 16600 21700 27540 34000 公称压力 MPa 0.6 额定转角 ° 70 信号压力 KPa 20～100 流量特性 近似等百分比 介质温度 ℃ -20～200(常温) ； -40～450(中温) ； -40～600(高温) 接管法兰 按JB78-59对夹式法兰连接 信号连接螺孔 M16×1.5 配用执行机构 薄膜式 ZMA-2 ZMA-3 ZMA-4 ZMA-5   活塞式   ZSC-45 阀体材质 ZG230-450；1Cr18Ni9； ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti 可配附件 手轮、定位器、空气过滤减压器等。 活塞式执行机构主要技术参数 型 号 活塞直径 mm 有效面积 cm2 最大行程 mm 最大操作压力 KPa 最大输出力 N ZSC-45 250 484 60 500 21800 性能指标 执 行 机 构 薄膜式执行机构 活塞式执行机构 类 别 不带定位器 带定位器 带定位器 弹簧范围 KPa 20～100 40～200 20～60 60～100 项 目 基 本 误 差% ±8 - ±2.0 ±2.0 回 差% 6 - 2.0 2.0 死 区% 5 - 0.8 0.8 始终点偏差% 气 开 始点 ±4.0 ±4.0 ±2.0 ± 终点 ±8 ±8 气 关 始点 ±8 ±8 终点 ±4.0 ±4.0 额定转角偏差% ±2.5 允许泄漏量1/h 2×10-2×阀的额定容量 允许压差 MPa 配用执行机构型号 ZMA-2 ZMA-3 ZMA-4 ZMA-5 ZSC-45 0° 70° 0° 70° 0° 70° 0° 70° 0° 70° 公称通径mm 50 0.6 0.097 (0.22)                 80 0.6 0.038 (0.086)                 100 0.556 (0.6) 0.0196 (0.0445)                 125     0.6 0.0250 (0.0542)             150     0.444 (0.6) 0.0150 (0.0314)             200     0.185 (0.407) 0.00587 (0.0129)             250         0.331 (0.6) 0.00845 (0.0175)         300         0.181 (0.385) 0.00461 (0.00983)         350         0.133 (0.284) 0.00292 (0.00622)         400             0.216 (0.45) 0.00485 (0.0101)     450             0.171 (0.356) 0.00341 (0.00741)     500             0.139 (0.289) 0.0025 (0.0052)     600                 0.6 0.019 700                 0.6 0.0119 800                 0.442 0.00795 900                  0.339 0.00599 1000                 0.236 0.00403 注：括号内数值为带定位器的允许压差。                         ZSRW、ZSCW气动活塞调节蝶阀                           ZSRW、ZSCW气动活塞调节蝶阀结构图 公称通径DN 结构长度 (标准值) 连接尺寸 L H H1 PN0.6MPa PN1.0MPa 毫米 英寸 法兰式 对夹式 D D1 Z-d D D2 Z-d 50 2 108 43 100 400 140 110 4--14 165 125 4--18 65 21/2 112 46 115 420 160 130 4--14 185 145 4--18 80 3 114 49 120 138 190 150 4--18 200 160 8-18 100 4 127 56 130 524 210 170 4--18 220 180 8-18 125 5 140 64 150 570 240 200 8-18 250 210 8-18 150 6 140 70 170 743 265 225 8-18 285 240 8-22 200 8 152 76 200 767 320 280 8-18 340 295 8-22 250 10 165 76 235 790 375 335 12-18 395 350 12-22 300 12 178 83 300 890 440 395 12-22 445 400 12-22 350 14 190 92 325 954 490 445 16-22 505 460 16-22 400 16 216 102 355 1070 540 495 16-22 565 515 16-26 450 18 222 114 390 1140 595 550 20-22 615 565 20-26 500 20 229 127 420 1200 645 600 20-26 670 620 20-26 600 24 267 154 490 1380 755 705 24--26 780 725 20-30 700 28 292 165 550 1580 860 810 24--30 895 840 24--30 800 32 318 190 640 1760 975 920 24--30 1015 950 24--33 900 36 330 203 710 1075 1020 24--30 1115 1050 28-33 1000 40 410 216 770   1175 1120 28--30 1230 1160 28-36 1200 48 470 254 890   1405 1340 32-33 1450 1380 32-39 主要零件材料及推荐使用温度范围 零件名称 材 料 温度范围℃ 阀体 阀板 ZG230-450 -40-450 ZG1Cr18Ni9Ti -250-550 ZG0Cr18Ni12Mo2Ti 注：此表为各种材料的极限使用温度，在实际选用中应根据其产品的介质温度范围，确定材料的最低，最高使用温度，其最低使用温度不得低于介质温度范围下限，最高使用温度不得高于介质温度范围的上限。

纸箱、泡沫或木箱包装，江浙沪皖多发快递，其它地方10公斤之内发快递，10公斤以上发物流（需到物流站自提），10公斤以上发快递需补邮费，如还有其它问题请联系我们客服。

我公司为一般纳税人只能开17%增值税专用发票，含税需以上价格再上浮17%，开票请提供开票资料。

我公司开不了普通发票，如要可用其它台头开普票，需以上价格上浮6%，如还有其它发票问题请联系我们。

售后服务承诺

1.阀门类设备提供免费维修一年并提供在此期限内的免费备件清单，免费维保期间内如发生非人为原因引起的损坏（不可抗力原因除外），我公司将及时免费更换和修理。

2.设备要求实行终身包修，免费保修期满后买方如委托我公司进行维护保养，我公司将对设备进行维护更换件（出厂价），并详细列出维保内容。

3.我公司本着以客户利益为第一，想客户所想、急客户所急，尽己所能满足客户的要求，做好售后服务。

产品品质承诺

1.我公司从台湾引进先进加工检验技术,按照台湾先进的设计理念和台湾的精湛的生产工艺、全面遵循ISO9001-2000质量管理体系,按 GB、JB、SH、HG、CJ 等相关的国内标准以及 ANSI、JIS、BS、DIN 等国外标准设计制造和检查验收。

2.对所有分供方都进行考察、评审，所有产品的采购都只在合格分供方进行。对分供方所提供的原材料、外购件、外协件都需经过严格复查，检验合格后方准入库；

3.对分供方所提供的铸锻件、铸钢件、不锈钢铸件均具有合格的化学成分分析单与物理性能检测单；

4.产品制造严格执行“双三检”制度，不合格零件不转序、不装配、不出厂；

5.总装后按 GB13927、JB/T9092、CJ/T3056 标准进行强度、密封综合性能测试（介质为水、煤油、气体）；

6.我公司对产品的质量及交货期负责，产品交货之日起质保期为一年，终身维护。对于产品质量引起的后果，我公司承担相应的责任。如因操作不当引起的后果，我公司将以最低成本价对设备进行维护。
