矿用电机车由由机械部分和电气部分组成。机械部分包括：车架、轮对、轴承箱、弹簧托架、制动装置、撒砂装置、连接缓冲装置等。电气部分包括：直流串激电动机、控制器、电阻箱、受电弓、空气自动开关或隔爆插销、蓄电池（蓄电池电机车）。

矿用电机车主要特点外形尺寸小、轴距短、小巧灵活，涨闸制动快而可靠，结构简单，易于维修，适用于支巷道和小矿运输和中小型矿调车用。

矿用电机车工作过程1.架线式电机车的工作过程高压交流电经牵引变流所降压、整流后，正极接到架空线上，负极接到铁轨上。机车上的受电弓与架空线接触，将电流引入车内，再经空气自动开关、控制器、电阻箱进入牵引电动机，驱动电动机运转。电动机通过传动装置带动车轮转动，从而牵引列车行驶。从电动机流出的电流经轨道流回变流所。

2蓄电池式电机车的工作过程蓄电池提供的直流电经隔爆插销、控制器、电阻箱进入电动机，驱动电动机运转。电动机通过传动装置带动车轮转动，从而牵引列车行驶。

2.5吨矿用蓄电池电机车参数型号：CTY2.5/6、7、9G(B)粘重：2.5t轨距：600、762或900mm牵引力：2.55kN牵引力：6.13kN速度：4.54km/h电源装置电压：48V容量：330Ah电机功率：3.5kW
长度(带碰头)：2360mm宽度：914、1076或1214mm高度(轨面至顶棚)：1550mm轴距：650mm轮径 amp;Phi;460mm转弯半径：5m调速方式：电阻或斩波调速制动方式：机械制动。

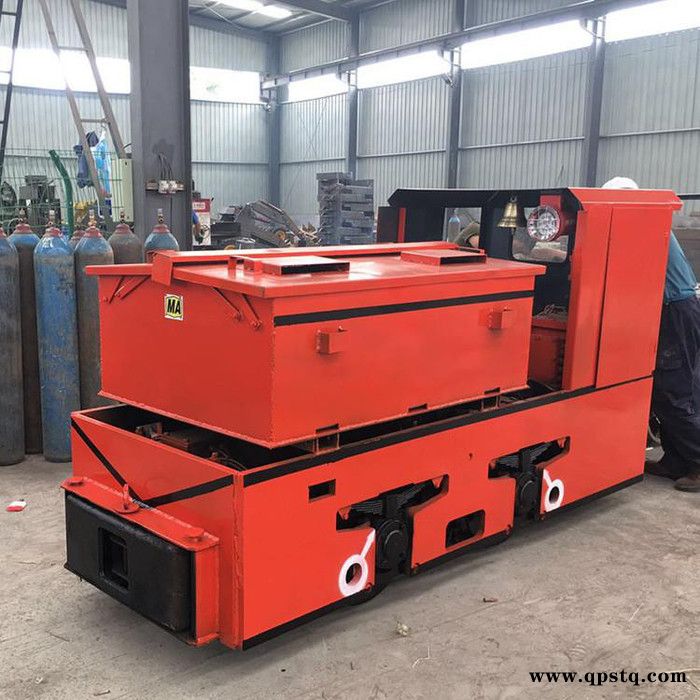

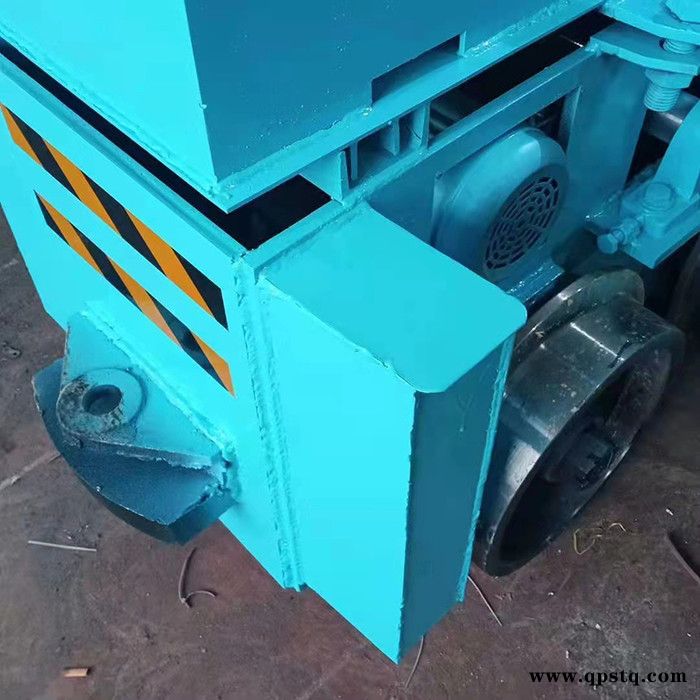

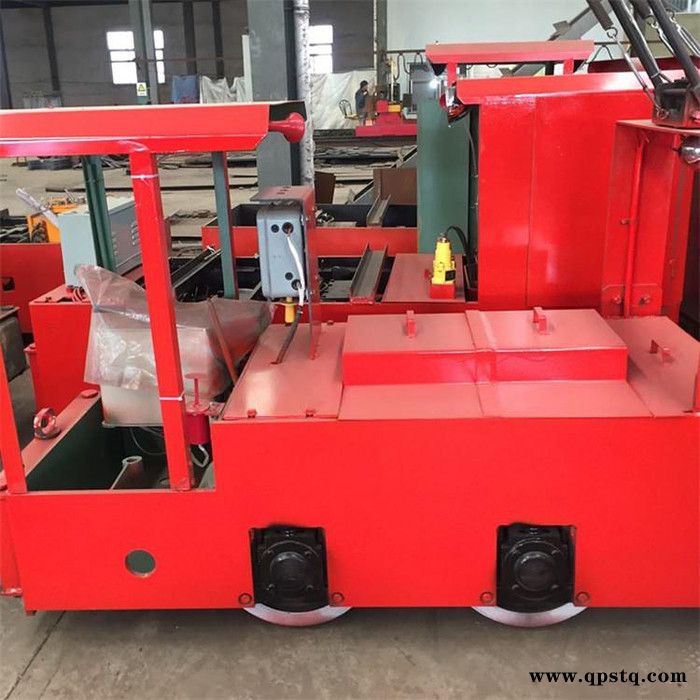

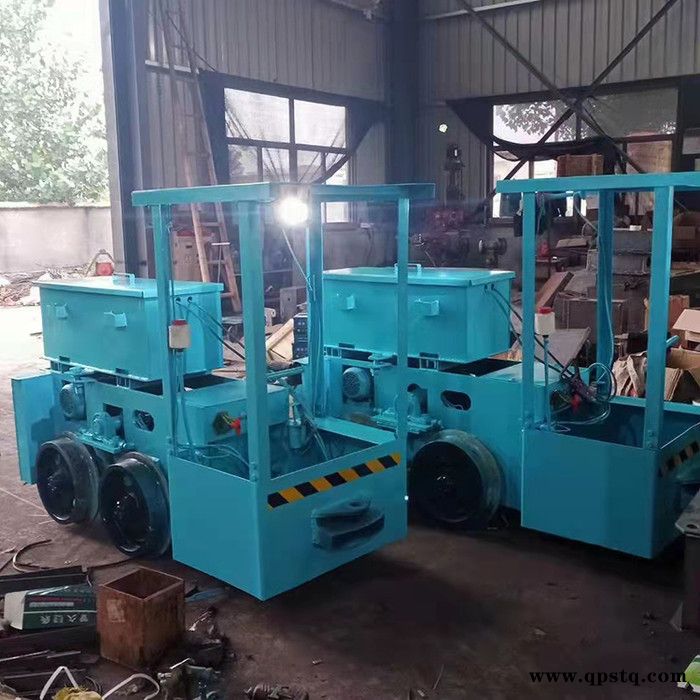

型号不同，图片仅供参考。
