| 加工定制 | 是 |
|---|---|
| 类型 | 表面粗糙度仪 |
| 测量范围 | 测量直径200mm |
| 测量参数 | 圆柱度 |
| 取样长度 | 1（mm） |
| 评定长度 | 1（mm） |
| 扫描长度 | 1（mm） |
| 电源 | 220 |
| 重量 | 30（kg） |
| 外型尺寸 | 750(长) ×480(宽)×1300(高)（mm） |
| 数据采集 | 7200点/周（国际通用） |
| 最大测量高度 | 300mm |
| 放大倍率 | 20万倍 自动 |
| 品牌 | TOOLSO |
| 型号 | A30H |

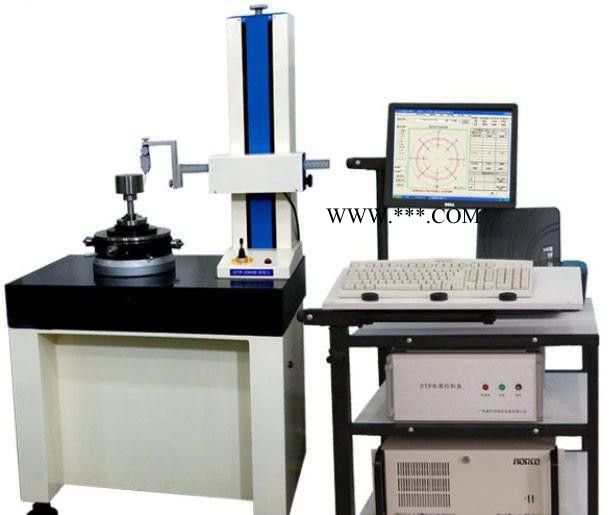

圆柱度仪产品介绍
天津特鲁斯科技有限公司是圆柱度仪的专业生产厂家,产品种类齐全,质量**,欢迎订购!
精度1：±（0.025+5H/10000）чm
精度2：±（0.02+6X/10000）чm
承载重量：20Kg
测量直径：200mm
仪器描述:
| 测量项目 | 圆度，圆柱度，直径，锥度，(垂直、平面)，同心度，同轴度（多要素），直线度，垂直度（多要素）， 跳动（轴向、径向），全跳动（轴向、径向），平面度（多要素），平行度（多要素），缺口剔除，波纹度， 谱分析，波高分析，谐波分析、壁厚偏差 |
主轴径向误差 H=到工作台高度 | ±(0.025+5H/ 10000)μm |
主轴轴向误差 X=到主轴中心距离 | ±(0.02+6X/10000)μm |
| 台面直径 | 150mm |
| 调整范围 | 调偏心±2mm ; 调水平±1° |
| 回转直径 | 300mm |
| 承载重量 | 20Kg |
| 旋转速度 | 0-12转/分 |
| 直线度（窄范围） | 0.5μm /100mm |
| 直线度（全范围） | 0.8μm /300mm |
| 定位速度 | 1mm/s-8mm/s |
| 光栅分辨率 | 1μm |
回转轴线与 Z轴导轨平行度 | 2μm /300mm(母线基准) |
| 移动精度 | 1.5μm/150mm |
| 水平移动距离 | 180mm |
| 定位速度 | 1mm/s-5mm/s |
| 光栅分辨率 | 1μm |
| 量程 | 500μm (半径差) |
| 分辨率 | 0.005μm |
| 测针形状 | 2mm宝石球测头（有更多直径可选择） |
| 测力 | 1-12g |
| **大测量直径 | 200mm |
| **大测量高度 | 300mm |
| **大测量深度 | 使用标准探针:100mm（孔径小于36mm时） 非标支架**大可测300mm (孔径大于36mm（选配） |
| 数据采集 | 7200点/周（国际通用） |
| 放大倍率 | 20万倍 自动 |
| 评定方法 | LSC（**小二乘法）、 MZC（**小区域法）、 MIC（**大内切圆法）、 MCC（**小外接圆法） |
| 滤波值 | 1upr,1-15upr,1-50upr,1-150upr,1-500upr |
| 频谱分析 | 分析不同频率成分的幅值 |
| 异常数据剔除 | 手动或自动剔除异常数据，如毛刺、孔及凸点等 |
| 文件管理 | 测量数据自动保存，可删除 |
| 数据打印 | 可选用单个或多个测量结果同页打印模式 |
| 电源 | 220-240V AC, 50HZ，单独地线；**大功率消耗450W |
| 压缩空气 | 纯净压缩空气：气压0.4MP，消耗0.1m³ /min（气源供给0.6MP，0.25m³ /min以上） |
| 环境要求 | 工作温度：10°-30°（常温）；湿度20-80%RH（无结露），良好地线，无明显振源 |
