| 外形尺寸 | 1300*800*1400mm |
|---|---|
| 产品类型 | 全新 |
| 额定流量 | 600L/H |
| 工作压力 | ≤0.5Mpa |
| 工作噪声 | 60-80dB |
| 进出口管径 | DN20 |
| 破乳化值 | 15min |
| 清洁度 | NAS6-8级 |
| 适用对象 | 汽轮机油、透平油、润滑油、液压油、冷冻机油、机械油等稀油 |
| 适用范围 | 电镀,制药,冶金,选矿,水处理,食品,石油,染料,轻工,汽车,化工,过滤器,纺织,其他 |
| 性能 | 精密过滤,高效过滤 自动 |
| 样式 | 立式 |
| 用途 | 油水分离 油除杂质 |
| 原理 | 聚结脱水法 |
| 整机功率 | 1.1kw |
| 执行标准 | 国标 |
| 滤料类型 | 纤维,硅藻土 |
| 有效过滤面积 | 1000c㎡ |
| 品牌 | 鼎能 |
| 型号 | QCP-T10 |
| 特性级别 | 标准级 |
※温馨提示※
产品属性、价格、技术参数、图片仅供参考，详情请来电023-68088878/023-68088879或QQ2850606998咨询!
官方网址：www.cqdingneng.com

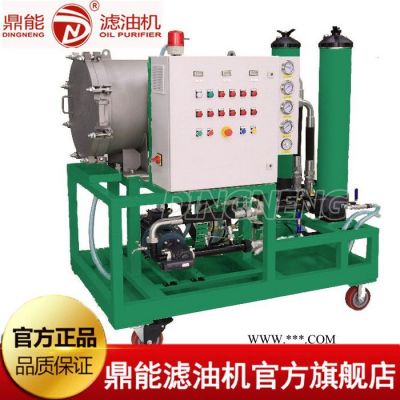

重庆鼎能QCP-T系列聚结式脱水滤油机（装置）
1.QCP-T系列产品是鼎能公司专门针对润滑液压类稀油精心研发打造的第三代智能型聚结式脱水滤油机。
2.QCP-T系列真空滤油处理的目的是消除油中的颗粒、水分、气体其它的污染物，并有降低酸值的作用。使油品清澈透明，恢复使用性能，最大限度的延长油品使用寿命。
3.该产品广泛用于电力、机械、冶金、石化、军工、造纸、家电制造、液压润滑等工业行业对汽轮机油、透平油、润滑油、液压油、冷冻机油、机械油、等稀油的净化过滤处理，以达到高精度用油需求
4.QCP-T滤油机是一个撬装结构的独立油净化过滤系统，可与用户油系统并联在线循环过滤，也可移动到油务处理站进行离线式滤油。
5.设备除具有可靠的过滤净油功能外，还可方便的转换阀门用于单独抽油、注油、补油、功能，以满足现场使用要求。
目前工业用的大多数机械润滑、液压类油品，都是采用基础油中添加各种石化添加剂通过特殊的调和精制工艺加工而成。所以用户在对油品投运的过程就是在对油品中添加剂消耗磨损的过程，在这个过程中，如果油品的污染越重，工况环境越恶劣，对油品的消耗就越快。
应用经验表明：一般正常使用的油品，如果用户发现油液被污染，或者发现清洁度超标后，立即进行净化过滤处理，其油品寿命比不净化的油品寿命最少可延长2.5－3倍。即可为用户节省2.5－3倍的用油成本。其所产生的生产效益无法估计。
油液系统工作过程中，不管安装和操作如何仔细，仍不可能绝对避免油液受到污染。当污染形成后，油品的特性下降，导致设备故障率或产品不良率的攀升。解决办法：
A、更换合格的新油―――成本高，换油过程影响生产且浪费
B、选购鼎能第三代高效滤油产品，
―――QCP-T系列聚结脱水滤油机对油品进行过滤净化处理――经济、节能，回报效益高
● 整机特殊化设计，外型美观、功率小、运行成本低。
● 集精密过滤及高效脱水两种功能于一体
● 大流量连续处理，净化能力强，脱水效率高
● 纯物理净化，不改变油液理化性质，延长油品使用寿命。
● 可自动排水，真正做到无人值守。
● 杂质采用多层次过滤，粗滤芯、保护滤芯、精滤芯均选用欧美进口材料。颗粒度控制效果极佳。
过 滤：油液在系统中首先通过精度为150um的磁性吸滤器，以保护油泵不被大的颗粒污染物伤害，然后油液进入鼎能高效预过滤器（可选12、7、5UM），再通过聚结、分离脱水后，进入保护精过滤器(5UM)进行处理，以保证进入用户油箱的油液清洁度达到设计指标。
聚 结：油品通过设备时，首先进入聚结系统，由于聚结滤芯材料特殊的分子结构的作用，油液中的乳化水及游离水在通过系统后被聚结成较大的水滴，在重力的作用下下沉到储水罐内。
分 离：通过聚结系统的油液再进入分离系统，在此前由于重力作用较大的水滴已经沉入储水罐，但仍有小水珠在惯性作用下随油液进入分离系统。分离滤芯由鼎能特殊开发的疏水材料制成，在油水混合体通过滤芯时，水珠被挡在外面相互聚集形成水滴下沉，而油液则进入滤芯最终从净油口排出。
排 水：分离出来的水分储存在储水罐中，可通过人工目视排放，也可设油水介面计测量自动排放。
注：在现场应用中，本系列滤油装置如果配套LY系列板框压力式滤油机使用，可使油品清洁度过滤效率明显提高。并能保护聚结滤油机滤芯。
| 规格型号 | QCP- T 10 | QCP- T 20 | QCP- T 30 | QCP- T 50 | QCP- T 100 | QCP- T 150 | QCP- T 200 |
| 外形尺寸(mm) | 长1300 宽800 高1400 | 长1300 宽800 高1430 | 长1300 宽800 高1480 | 长1380 宽900 高1500 | 长1380 宽1000 高1550 | 长1460 宽1150 高1600 | 长1550 宽1200 高1700 |
| 重量（KG） | 240kg | 260kg | 280kg | 320kg | 400kg | 520kg | 680kg |
| 公称流量（L/Min） | 10L/Min | 20L/Min | 30L/Min | 50L/Min | 100L/Min | 150L/Min | 200L/Min |
| 进出油管径（DN） | DN20 | DN25 | DN25 | DN32 | DN40 | DN50 | DN65 |
| 整机功率（KW） | 1.1KW | 1.1KW | 1.5KW | 1.5KW | 2.2KW | 3KW | 4.5KW |
| 工作电压（V/Hz） | 3相 380V/50Hz (出口机型根据用户当地电压定制) | ||||||
| 工作压力（MPa） | ≤0.5PMA | ||||||
| 连续工作时间(H) | ≥200H | ||||||
| 无故障工作时间 | ≥5000H | ||||||
| 滤油指标： | 合格参数 | ||||||
| 油中含水量(ppm)： | ≤80ppm（GB7600） 无（痕迹）(GB/T260) | ||||||
| 滤芯精度(um)： | ≤1-5um 无(GB/T511) | ||||||
| 清洁度（NAS） | ≤6-8级（NAS1638） | ||||||
| 油中含气量： | ≤0.1% (GB/T423) | ||||||
| 破乳化度（min）: | 新油≤15min , 运行油≤30min (GB/T7305) | ||||||
※ 设备外形尺寸和设备重量仅供参考，随着产品的不断发展以实物为准。
A PLC（智能可编程逻辑控制系统）:触摸屏式人机对话界面，并设动态显示。（选配）
B 进口部件。（选配进口品牌真空泵组、电机油泵组、过滤元件、电气部件、仪表）
C 流量计（选配）
D 根据工况环境，选择合适防爆等级（Ex d II、 Ex d I 、BT4、 CT4 ）
E 在线微水仪（选配）
底 座 结 构： 1、移动滚轮式； 2、固定安装式
材 质 选 择： 1、高碳钢； 2、油路不锈钢；
颜 色 选 择： 牛奶白；天空蓝；草地绿；工业灰；警示黄；用户自选
