| 制作工艺 | 集成 |
|---|---|
| 输出信号 | 模拟型 |
| 材料 | 导电塑料 |
| 材料物理性质 | 导体 |
| 材料晶体结构 | 单晶 |
| 防护等级 | IP65 |
| 线性度 | ≤±2%（%F.S.） |
| 重复性 | ≦0.1（%F.S.） |
| 品牌 | 沃巴弗 |
| 型号 | VS23 |

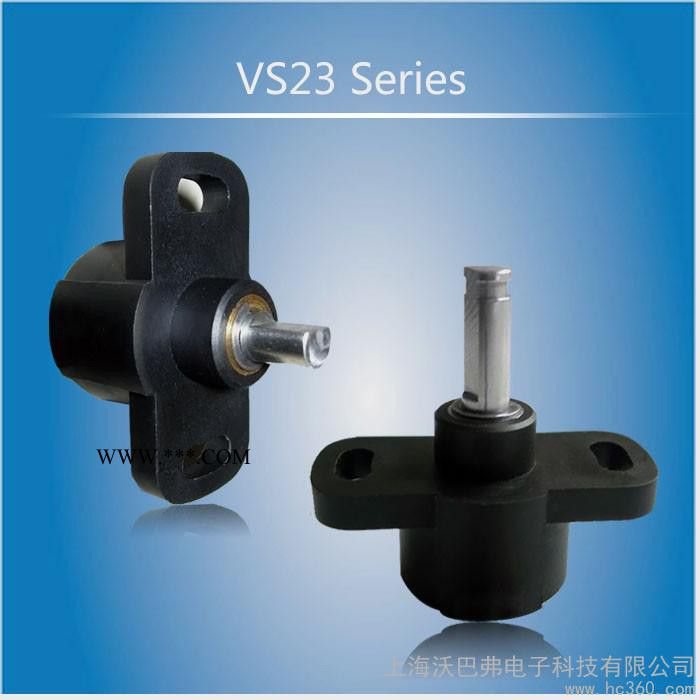

VS23系列简介
·油门马达位置传感器
·工作电压：DC5V~16V
·电气角度：300°±2°
·总阻值：2±20%ΚΩ
·线性度：≤±2%
·工作温度：-30～+105℃
·防护等级：IP65
·寿命：≥300万次
·重量：约29g
·电磁干扰屏蔽，可靠性高
·托架法兰安装，安装孔可调，操作简便
·转动轴弹簧插入式或镶嵌式连接，轴长可定制
·纤维增强型材料，可适应恶劣环境下的角度位置测量
·应用范围：
叉车、挖掘机、环卫车、挖掘机油门马达等
VS23性能参数
电气参数 | |||
额定电压 | DC5×(1±0.1 % ) | V | |
最大供电电压 | DC16 | V | |
总阻值 | 2Κ；5Κ | Ω | |
阻值公差 | ±20 | % | |
温度系数 | ≦400 | PPM/℃ | |
线性度 | ±2 | % | |
有效角度 | 300；240 | ° | |
机械角度 | 360°连续 |
| |
输出平滑性 | ≤0.5 | % | |
重复性 | ≦0.1 | % | |
电刷工作电流 | ≦1 | uA | |
电刷最大工作电流 | 10mA | mA | |
绝缘电阻 | ≥10 (500V) | MΩ | |
使用环境参数 | |||
工作寿命 | ≥300 | 万次 | |
工作温度 | -20～+85 | ℃ | |
防护等级 | IP65 |
| |
允许轴向最大力 | 20 | N | |
允许径向最大力 | 20 | N | |
允许径向最大力 | 20 | N | |
