汽车轮毂翻新自动喷砂机轮毂改色涂层清理喷沙机械 轮毂镀层清理喷砂机

BY1212-7A轮毂自动喷砂机工作原理

百缘转台式轮毂自动喷砂机主要由喷砂主机、喷砂系统、磨料回收系统、通风除尘系统、磨料分选系统和电控系统组成。

喷砂系统采用吸入式喷砂，既利用压缩空气在喷枪内高速流动形成负压产生引射作用，将旋风分离器贮箱内的砂料通过输砂管吸入喷枪内，然后随压缩空气气流由喷嘴高速喷射到工件表面，达到喷砂清理的目的。

磨料循环系统以风机作为主动力，通过滤芯除尘箱将磨料、粉尘、气流全部吸到分离器中。当磨料和粉尘通过通道时，由于重力的作用，粉尘和气体向上通过锥体之间的缝隙出来，而磨料与粗颗粒则掉到锥体下面的振动筛。振动筛进一步将磨料和粗颗粒分离，分离出来的纯净磨料通过筛孔进入贮砂箱再循环使用。通过分离器的粉尘与气体再经过一个布袋过滤，干净的气体排出厂房外，粉尘则落入废料斗。从而实现砂尘分离，磨料循环利用的效果。

                             （正面实拍）

1、本机采用全自动化单人喷砂作业，智能化微电脑控制，确保生产

2、小转盘单独由一个电机带动，转速由变频器作无级调速，喷枪组做摇摆运动，摇摆速度由变频器作无极调速，喷枪组可调节喷射距离、角度以达到较佳喷砂效果。

3、喷枪由电机摇摆喷砂，摇摆速度可变频调节。

4、本机设计全密封式作业，并配有集尘箱，能将清理过程中产生的所有粉尘进行储存，所以本机型不产生任何环保不达标指数。

                            （轮毂自动喷砂机全套实拍）

（1）板料：δ=2mm冷轧钢板

（2）加工形式：焊接

（3）整套设备外形尺寸：3005*1515*2900（mm）

（4）喷砂机尺寸：1515*1200*2900（mm）

（5）喷砂机工作室尺寸：1200*1200*850（高，工件到顶板）

（6）除尘箱：分体式900（长）*9000（宽）*2150（高）

（7）开门形式：前开门手动、右侧手动

（8）除尘风机：高压风机2.2KW

（9）照明灯：15WLED灯2只

（10）喷枪数量：7只（带碳化硼喷嘴）

（11）旋风分离器规格：?400*900

（12）处理工件：回旋件小于?700*300（高）

（13）转盘规格/工作方式：?750/自动，转动速度可调

（14）工件喷砂方式：自动，摇摆速度可调，另配一支手动喷枪

（15）喷枪调节方式：手动，方向，距离可调

（16）工件进出方式：工作台工人手动更换工件

（17）电源：380V 50HZ

（18）压缩空气：7立方以上排气量气源

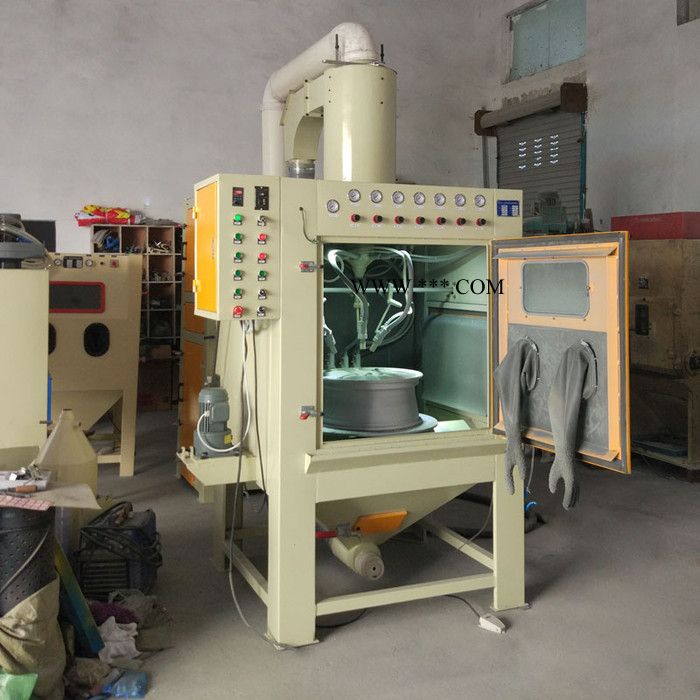

                                      （轮毂自动喷砂机内舱正面）

                                     （轮毂自动喷砂机侧面）

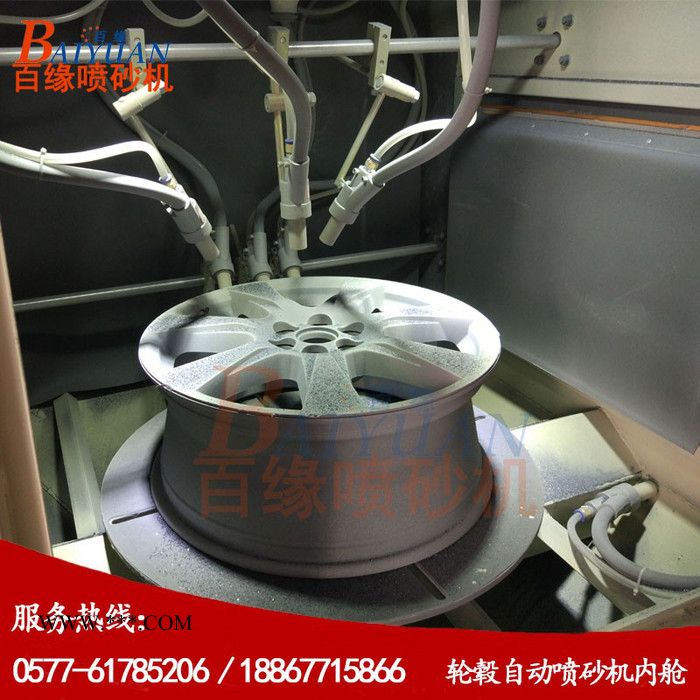

                                       （轮毂喷砂机内舱实拍）

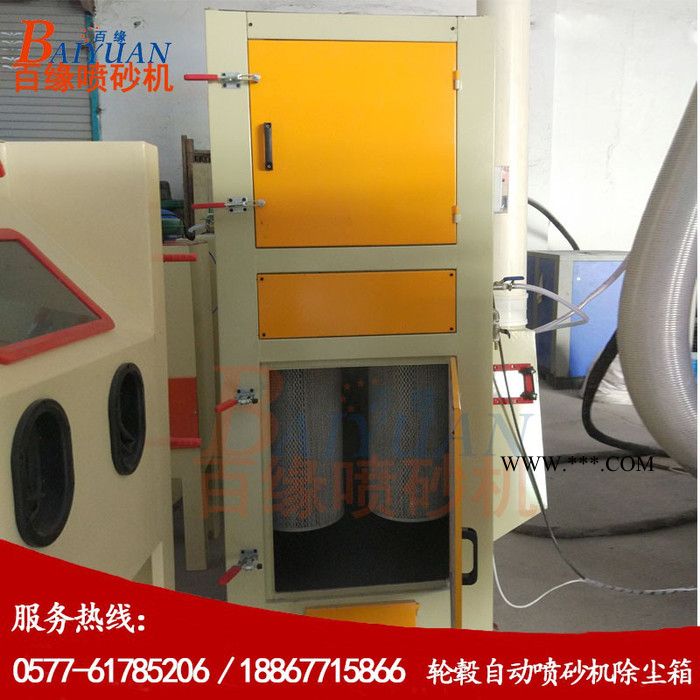

                             （轮毂自动喷砂机滤芯除尘箱实拍）
