品牌:安徽富日阀门
加工定制:是
名称:排泥阀
起订:1个
供应:100个
| 加工定制 | 是 |
|---|---|
| 名称 | 排泥阀 |
| 产品名称 | 富日阀门 |
| 连接方式 | 法兰 |
| 压力 | 1.0mPa |
| 材质 | 铸钢 |
| 工作温度 | O-80℃ |
| 公称通径 | 150mm |
| 连接形式 | 外螺纹 |
| 压力环境 | 常压 |
| 品牌 | 富日阀门 |
| 型号 | JM644X-16 |
一、用途
安装在各类沉淀池的底部壁外，用以排除池底的泥沙及污物。
二、工作原理及性能
本产品由液压缸和角式截止阀组合而成，液压缸内动力带或阀瓣升降，使阀体通道开或闭，以达到流体通断。
液压缸的活塞密封件为L型皮碗，其密封性能好，经久耐用。阀瓣与阀座为软密封，密列性能好，无泄露。采用电动二位四通换向阀或手动二位四通换向阀集中控制，操作方便。
本产品由液压缸和角式截止阀组合而成，液压缸内动力带或阀瓣升降，使阀体通道开或闭，以达到流体通断。
液压缸的活塞密封件为L型皮碗，其密封性能好，经久耐用。阀瓣与阀座为软密封，密列性能好，无泄露。采用电动二位四通换向阀或手动二位四通换向阀集中控制，操作方便。
本产品由液压缸和角式截止阀组合而成，液压缸内动力带或阀瓣升降，使阀体通道开或闭，以达到流体通断。
液压缸的活塞密封件为L型皮碗，其密封性能好，经久耐用。阀瓣与阀座为软密封，密列性能好，无泄露。采用电动二位四通换向阀或手动二位四通换向阀集中控制，操作方便。
三、主要技术参数
1、公称压力：1.0MPa
2、液压缸工作介质：清水、气
3、液压缸工作压力：O.15-1.0MPa
4、介质温度：O-80℃

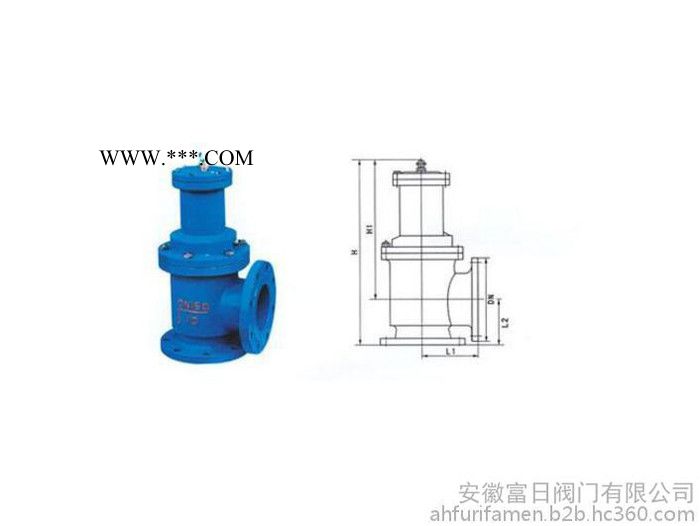

主要外型尺寸(法兰连接尺寸GB4216—84标准)
| 公称通径DN | 尺 寸(mm) | 接管螺纹G | 阀杆材料 | ||
| H | L1 | L2 | |||
| 80 | 480 | 135 | 125 | 1/2″ | 不锈钢 |
| 100 | 500 | 145 | 125 | 1/2″ | 不锈钢 |
| 150 | 620 | 175 | 145 | 1/2″ | 不锈钢 |
| 200 | 735 | 225 | 185 | 1/2″ | 不锈钢 |
| 250 | 805 | 260 | 205 | 1/2″ | 不锈钢 |
| 300 | 940 | 280 | 245 | 3/4″ | 不锈钢 |
| 350 | 1100 | 305 | 270 | 3/4″ | 不锈钢 |
| 400 | 1200 | 340 | 310 | 1″ | 不锈钢 |
