| 类型(通道位置) | 三通式 |
|---|---|
| 标准 | 国标 |
| 材质 | 碳钢 |
| 工作温度 | 常温 |
| 公称通径 | 15-500 |
| 规格 | DN100 |
| 结构形式 | 活塞式 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动方式 | 水力控制 |
| 适用介质 | 液化气 |
| 形态 | 先导活塞式 |
| 零部件及配件 | 配件 |
| 压力环境 | 常压 |
| 品牌 | 富日阀门 |
| 型号 | YK43X/F/Y |

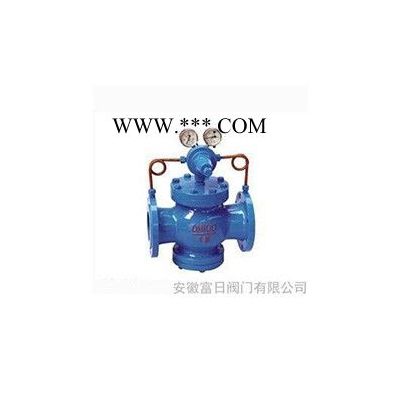

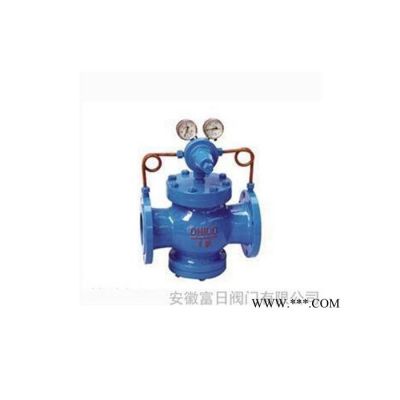

先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。YK43X/F/Y型先导活塞式气体减压阀主要用于气体管路，如空气、氮气、氧气、氢气、液化气、天然气等气体。 安徽富日阀门有限公司致力于多元化发展的高科技企业，主要从事火电锅炉、电站辅机、电站阀、冶炼阀、蝶阀、美标阀、油田阀、建筑专用阀、减温减压装置以及各种泵类产品的开发、生产和经营，生产的产品近500种型号上千个规格。"提高全员的质量意识，强化科学的质量管理，生产让顾客满意的产品。 安徽富日阀门有限公司致力于多元化发展的高科技企业，主要从事火电锅炉、电站辅机、电站阀、冶炼阀、蝶阀、美标阀、油田阀、建筑专用阀、减温减压装置以及各种泵类产品的开发、生产和经营，生产的产品近500种型号上千个规格。"提高全员的质量意识，强化科学的质量管理，生产让顾客满意的产品。
适用范围
当前减压阀系列产品适用于城建、化工、冶金、石油、制药、食品、饮料、环保等行业。
主要技术参数和性能指标| 公称压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
|---|---|---|---|---|---|---|
| 壳体试验压力(Mpa)* | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
| 密封试验压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 进口压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 出口压力范围(Mpa) | 0.1-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-3.5 | 0.5-4.5 |
| 压力特性偏差(Mpa)△P2P | GB12246-1989 | |||||
| 流量特性偏差(Mpa)P2G | GB12246-1989 | |||||
| 最小压差(Mpa) | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 |
| 渗漏量 | X/F(聚四氟乙稀/橡胶)：O Y(硬密封)：GB12245-1989 | |||||
*：壳体试验不包括膜片、顶盖
流量系数(Cv)| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
| 零件名称 | 零件材料 |  |
|---|---|---|
| 阀体 阀盖 底盖 | WCB/FCB* | |
| 阀座 阀盘 | 2Cr13/304* | |
| 缸套 | 2Cr13/25(镀硬铬)/304* | |
| 活塞 | 2Cr13/铜合金/铜合金* | |
| 活塞环 | 合金铸铁/对位聚苯* | |
| 导阀座 导阀杆 | 2Cr13/304* | |
| 膜片 | 1Cr18Ni9Ti | |
| 主阀 导阀弹簧 | 50CrVA | |
| 调节弹簧 | 60Si2Mn | |
| 密封垫(X/F型号) | 橡胶/聚四氟乙稀 | |
| 导阀体 导阀盖 | 25/304* |
*：用于氧气介质时的材料

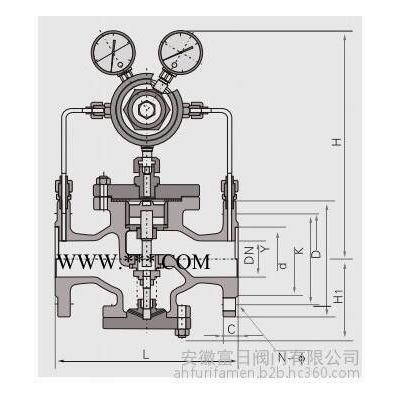

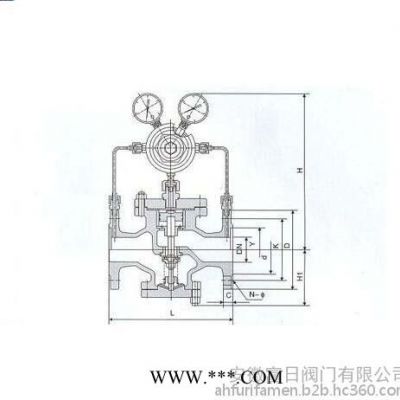

外形尺寸(PN1.6-4.0)单位：mm| 公称通径DN | 外 形 尺 寸 | |||
|---|---|---|---|---|
| L | H | Hl | ||
| 1.6/2.5MPa | 4.0MPa | |||
| 15 | 160 | 180 | 290 | 90 |
| 20 | 160 | 180 | 300 | 98 |
| 25 | 180 | 200 | 300 | 110 |
| 32 | 200 | 220 | 300 | 110 |
| 40 | 220 | 240 | 320 | 125 |
| 50 | 250 | 270 | 320 | 125 |
| 65 | 280 | 300 | 325 | 130 |
| 80 | 310 | 330 | 365 | 160 |
| 100 | 350 | 380 | 365 | 170 |
| 125 | 400 | 450 | 475 | 200 |
| 150 | 450 | 500 | 475 | 210 |
| 200 | 500 | 550 | 515 | 240 |
| 250 | 650 | 560 | 290 | |
| 300 | 800 | 705 | 335 | |
| 350 | 850 | 745 | 375 | |
| 400 | 900 | 780 | 405 | |
| 450 | 900 | 730 | 455 | |
| 500 | 950 | 835 | 465 | |
| 公称通径DN | 外 形 尺 寸 | |||
|---|---|---|---|---|
| L | H | Hl | ||
| 6.4MPa | 10.0/16.0MPa | |||
| 15 | 180 | 180 | 300 | 100 |
| 20 | 180 | 200 | 310 | 105 |
| 25 | 200 | 220 | 31 | 120 |
| 32 | 220 | 230 | 310 | 120 |
| 40 | 240 | 240 | 335 | 135 |
| 50 | 270 | 300 | 335 | 135 |
| 65 | 300 | 340 | 340 | 140 |
| 80 | 330 | 360 | 380 | 170 |
| 100 | 380 | 380 | 185 | |
| 125 | 450 | 490 | 215 | |
| 150 | 500 | 490 | 225 | |
| 200 | 550 | 535 | 260 | |
| 250 | 650 | 580 | 310 | |
| 300 | 800 | 725 | 355 | |
| 350 | 850 | 765 | 395 | |
| 400 | 900 | 800 | 435 | |
| 500 | 950 | 855 | 495 | |
法兰式：RF FM RJ
执行准备：JB79 GB9113 ANSI B16.5
产品型号
公称压力 公称通径
连接法兰标准
额定流量系数Cv
进口压力
调节范围
工作介质和介质温度
