标准 | 国标 |
---|---|
材质 | 铸钢 |
工作温度 | 常温 |
连接形式 | 法兰 |
流动方向 | 单向 |
密封形式 | 软密封型 |
驱动方式 | 电动 |
适用介质 | 水 |
形态 | 隔膜式 |
用途 | 调节 |
压力环境 | 常压 |
品牌 | 安徽富日阀门 |
型号 | HS941X |
加工定制 | 是 |
通道位置 | 二通式 |

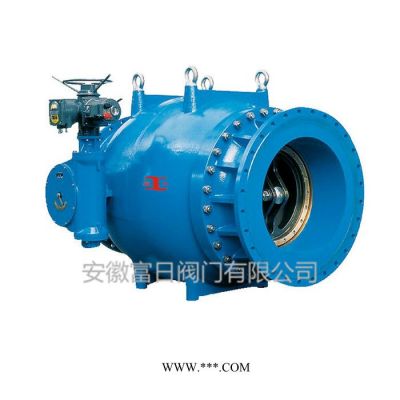

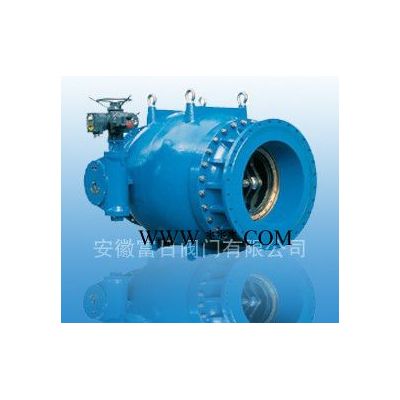

活塞式调流阀主要用在水厂、电厂、引水工程等介质为水的管网系统,起调节管道介质流量、流态以及调节管网压力的作用。电动调流调压阀特点 该阀的优势于传统流量调节阀的特点就在于它的结构设计和材料选用使其不怕污水堵塞滑道,不怕结垢现象,不易卡阻。驱动装置明显减小。该阀可自动调节预先设定的管道介质参数值,使之在一定精度内保持恒定,且精度范围也可以进行调整。该阀具有良好的耐气蚀特性,阀体内壁的筋板兼有整流板的作用,可以分散水流,防止气蚀。同时,也减小了阀门的噪音和活塞的振动。该阀的控制系统可采用集成电子电路,体积小,可靠性好,灵敏度高,安装调试方便。全关渗漏量为零,可作为截止阀使用。不必另设其他截止阀门。如控制程度及精度要求不是很高,该阀的控制可以采用手动或普通电动形式。可以卧式安装,也可以立式安装。
因为活塞式调流阀的启闭件是圆柱状的活塞设计,在阀门开启时,圆柱形的活塞不会受到流体的盲板力影响,阀门的操作扭矩将得到大大的降低,其扭矩值只有常规闸阀或蝶阀的扭矩值的三分之一到五分之一。

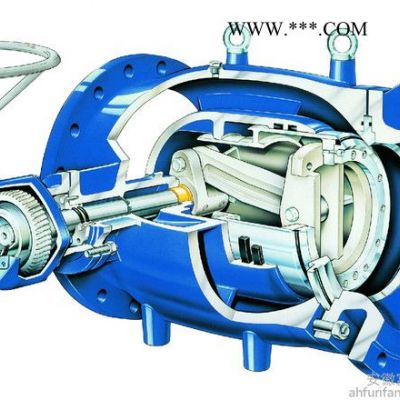

活塞启闭件在曲柄滑块机构的驱动下做直线运动,阀门的流量系数与阀门开度间的关系近似一次函数(线性)。
不锈钢活塞在铜合金导轨的导引下做轴线运动,这两种材质的搭配使得流到内的沉淀物不会在之间堆积,并进一步的降低了阀门的操作扭矩。流速会增加,且压力会被降低,这样在水的压力降低于蒸发水压的时候,气泡也会蒸发掉。
鼠笼式圆筒是活塞延伸出来的一个带孔部件,鼠笼槽的大小可以根据工况的不同而进行设计。水在流过鼠笼时,会被节流成许多高速的流体,流体通过鼠笼后向流道中心喷射并相互撞击。因为气蚀现象被控制在了流道的中心,其能量将相互抵消或逐渐通过管线中心衰减,进而不会造成对管道的震动或气蚀破坏。流体的速度能量(动能)通过活塞阀后被转化成了压力能量,压力能量在直线方向可以破坏掉鼠笼产生的气蚀气泡,进而保护流体对管线的破坏作用。
技术参数:(1MPa=10kgf/cm2)
序号 | 项 目 | 参 数 | 备 注 | |
1 | 阀门名称 | 电动型多功能活塞阀 |
| |
2 | 公称压力 | 1.0MPa、1.6MPa |
| |
3 | 壳体试验压力 | 1.5PN |
| |
4 | 密封试验压力 | 1.1PN |
| |
5 | 适用介质 | 清水、污水、原水等 |
| |
6 | 适用温度(℃) | 0~80 |
| |
7 | 整定压力 | 1.0MPa | 0.09-0.9 MPa | 可按工况要求设定 |
1.6MPa | 0.10-1.4 MPa | |||
2.5 MPa | 0.15-2.2 MPa | |||
8 | 启闭压差 | ≤10%整定压力 |
|
主要零件材料 :
序号 | 名称 | 材料 | 序号 | 名称 | 材料 |
1 | 前阀体 | 球墨铸铁QT450-12 铸钢 WCB | 9 | 后阀体 | 球墨铸铁QT450-12 / 铸钢 WCB |
2 | 曲柄 | 不锈钢304 | 10 | O型圈 | 丁晴橡胶 |
3 | 剪切销 | 不锈钢304 | 11 | O型圈 | 丁晴橡胶 |
4 | 连杆 | 不锈钢304 | 12 | 驱动轴 | 不锈钢2Cr13 |
5 | 导流器 | 不锈钢304 | 13 | 密封前铜套 | ZCuSn10Zn2 |
6 | 活塞 | 不锈钢304 | 14 | 密封铜套 | ZCuSn10Zn2 |
7 | 连杆支承 | 不锈钢304 | 15 | 紧固件 | 不锈钢25 |
9 | 密封圈 | 丁晴橡胶 | 执行机构 | 智能型电装 |
|
